Ambient IoT 트랜시버 설계 핵심 인사이트

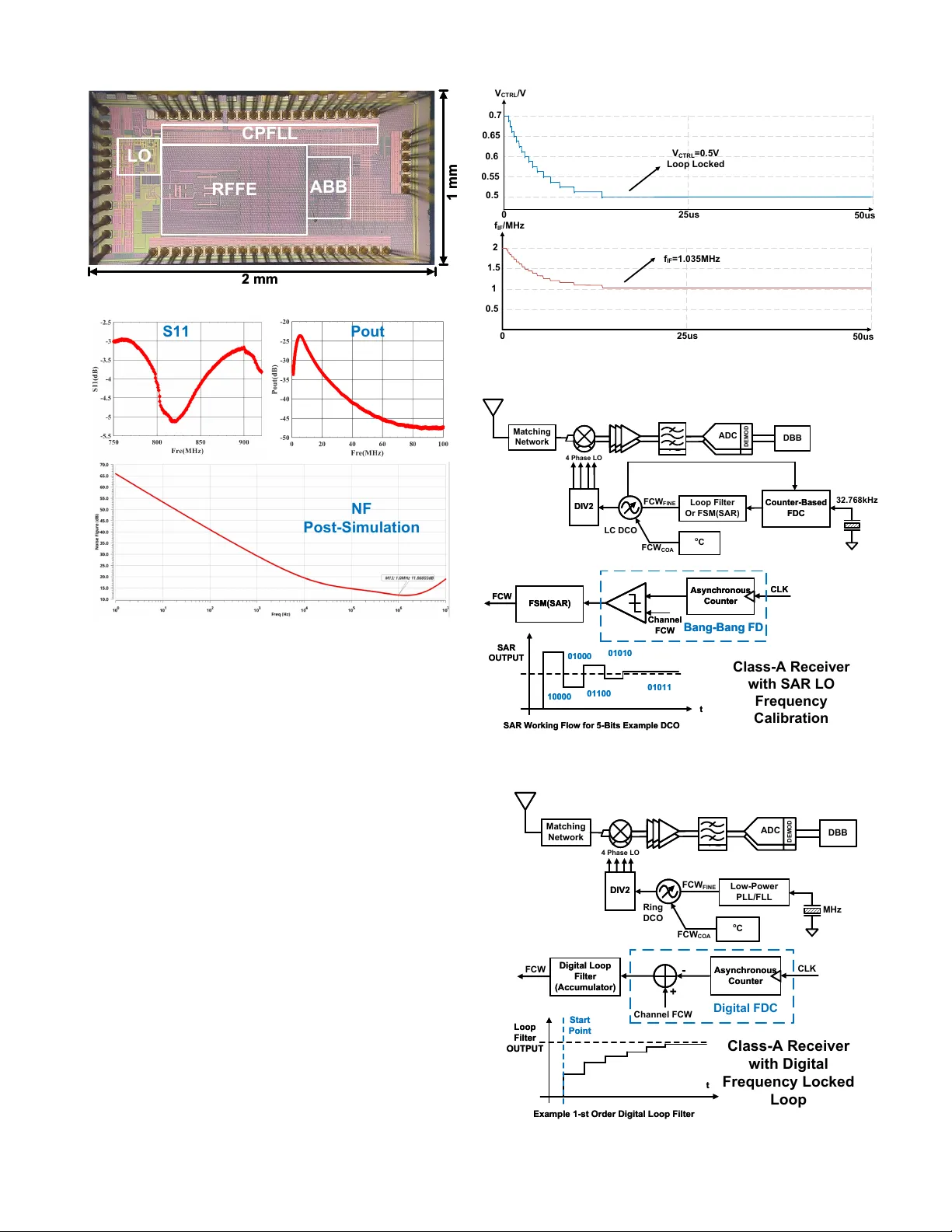

본 논문은 Ambient Internet of Things(A‑IoT)라는 새로운 패러다임을 제시하고, 이를 실현하기 위한 트랜시버 설계 요구사항을 체계적으로 정리한다. 먼저, A‑IoT 노드가 달성해야 할 네 가지 핵심 목표—초저비용(≈ $0.1), 초저전력(≤ 1 mW 평균), 저속도(≤ 10 kbps), 소형(cm‑scale)—를 정의하고, 이러한 목표가 기존 RFID, Bluetooth, LoRa, NB‑IoT 등과 비교했을 때 어떤 차별점을 갖는지 설명한다. 이어서 3GPP Release 18에서 제시한 물리계층 사양을 기반으로, 다운링크(R2D)와 업링크(D2R) 채널 구조, 사용 가능한 변조 방식(OOK, BPSK, BFSK, MSK 등), 부호화 및 채널 코딩(Manchester, PIE, convolutional codes) 등을 상세히 기술한다. 주파수 대역은 FR1의 180 kHz 채널(예: n8)으로, 대역폭은 NB‑IoT 수준이지만 비용과 전력 효율은 RFID 수준을 목표로 한다. 디바이스 유형은 3GPP 정의를 확장해 Type‑A(패시브), Type‑B(세미‑패시브), Type‑C(액티브)로 구분한다. Type‑A는 전통적인 RFID와 유사하게 외부 전력을 완전히 의존하며, 감도는 -30 dBm 수준이다. Type‑B는 백스캐터링에 반사 이득을 추가하고, 소형 배터리 혹은 슈퍼커패시터를 통해 수십 년간 동작할 수 있다. 이 경우, RF‑ED 구조에 반사 증폭기를 결합해 -50 dBm 수준의 감도를 목표로 한다. Type‑C는 완전한 액티브 라디오를 구현하며, RF‑ED, IF‑ED, Zero‑IF 등 다양한 수신기 구조를 선택할 수 있다. 특히 IF‑ED는 다운컨버터를 삽입해 잡음지수를 개선하고, N‑bit ADC를 통해 디지털 디코딩을 가능하게 함으로써 -70 dBm 수준의 감도를 제공한다. 그러나 Zero‑IF는 높은 전력 소모와 LO 설계 복잡성으로 인해 1 mW 이하 전력 예산에 부합하지 않는다. 이에 저자는 Type‑B·C 디바이스에 최적화된 ‘근사 Low‑IF’ 수신기와 ‘Carrier‑Auxiliary IF 피드백’ LO 합성기 아키텍처를 제안한다. Low‑IF 수신기는 믹서‑first 구조를 채택해 LNA를 배제하고, 믹서 직후 저잡음 IF 증폭기와 디지털 보정 루프를 통해 이미지 억제와 잡음지수를 최적화한다. 이 구조는 전력 소모를 0.8 mA 이하로 낮추면서도 -88 dBm 이상의 감도를 달성한다. LO 합성기는 외부 캐리어 주파수와 보조 IF 신호를 이용해 PLL‑like 피드백을 구현함으로써 외부 크리스털 없이도 ±10 ppm 이내의 주파수 정확도를 유지한다. 보정 루프는 5 ms 이내에 수렴하며, 온도·공정 변동에 대한 강인성을 보인다. 전원 관리 측면에서는 RF, 태양광, 열, 진동 등 다양한 주변 에너지 하베스터와 초소형 배터리를 결합한 전원 공급 회로를 설계한다. MPPT와 저전압 부스트 컨버터를 포함한 전원 관리 IC는 0.5 V 이하에서도 효율적으로 에너지를 저장하고, 웨이크업 수신기 설계로 주변 신호가 감지될 때만 전체 수신 체인을 활성화해 평균 전력 소모를 10 µW 수준으로 낮춘다. 시뮬레이션 및 실리콘 측정 결과는 제안된 아키텍처가 기존 RF‑ED·IF‑ED 대비 감도 15–20 dB 향상, 전력 소모 30 % 감소를 달성함을 보여준다. 특히, 크리스털‑리스 LO는 온도·공정 변동에 강인하며, 보정 루프가 5 ms 이내에 수렴한다. 이러한 특성은 대규모 트래픽이 발생하지 않는 A‑IoT 시나리오에서 비용 효율적인 대량 배치를 가능하게 하며, 공급망 관리, 정밀 농업, 실내 위치추적 등 다양한 응용 분야에 적용될 수 있다. 논문은 마지막에 향후 연구 과제로, 다중 안테나 설계, 고주파 백스캐터링 효율 향상, 그리고 6G와 연계된 보안·프라이버시 메커니즘을 제시한다.
