샤운 액티브 필터 차원 설계와 강인 제어

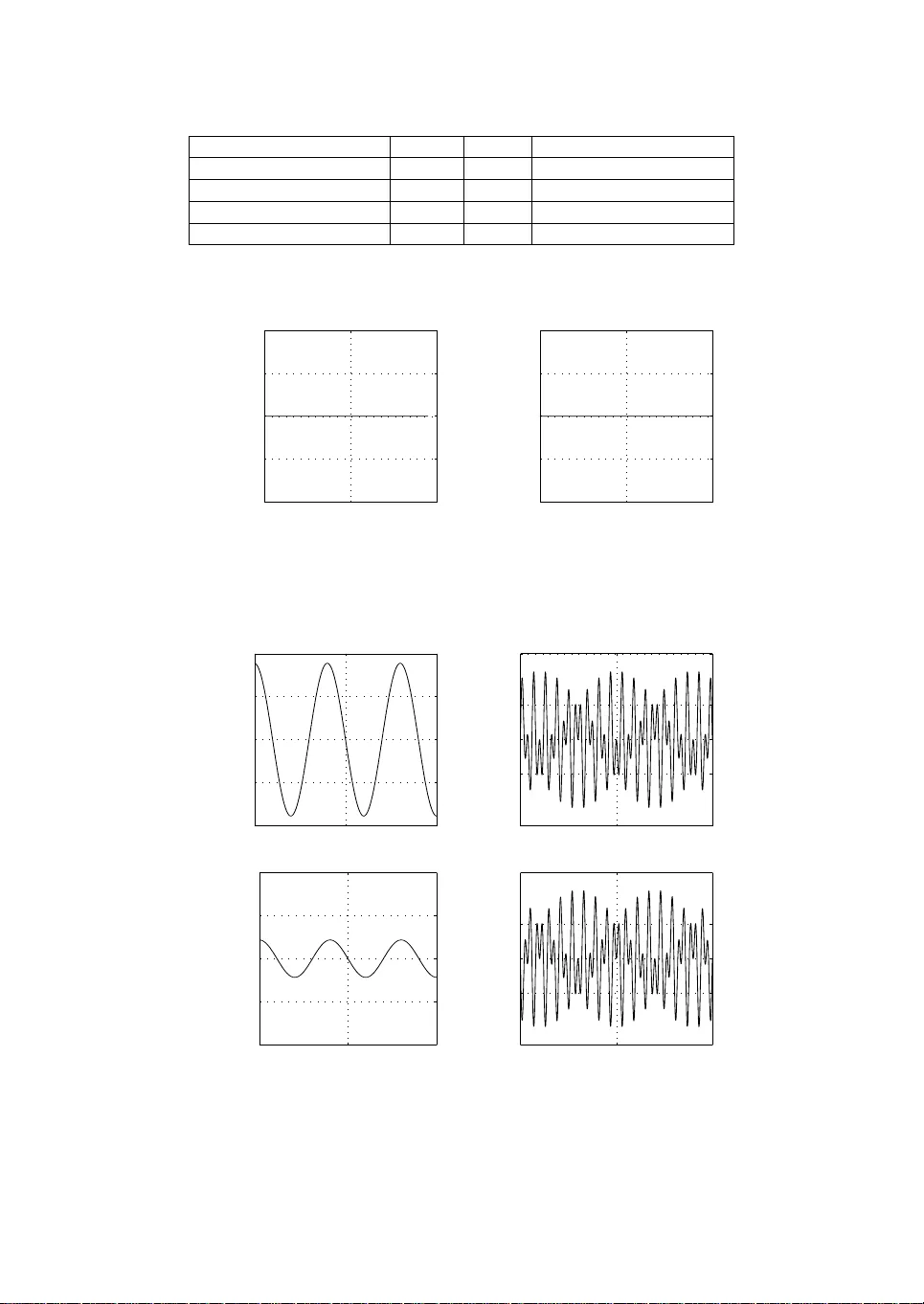

본 논문은 전력 시스템에서 비선형 부하가 야기하는 전류 고조파 문제를 해결하기 위한 샤운 액티브 필터(SAF)의 전반적인 설계와 제어 방법을 체계적으로 제시한다. 서론에서는 전통적인 수동 필터가 네트워크 임피던스 변화와 고정 주파수 튜닝에 취약한 반면, 액티브 필터는 소프트웨어 파라미터만으로 다양한 주파수에 대응할 수 있는 장점을 가지고 있음을 강조한다. 특히, SAF는 3상 3선 AC/DC 부스트 컨버터 토폴로지를 기반으로 하며, 부동형 DC‑버스 커패시터를 에너지 저장소로 사용한다. 2절에서는 SAF의 상세 수학 모델을 전압·전류 동역학, 파라스틱 저항, 스위칭 명령 벡터 등을 포함해 전통적인 abc 좌표계에서 α‑β 좌표계, 나아가 동기 d‑q 좌표계로 변환하는 과정을 단계별로 서술한다. 이 변환을 통해 시스템을 2차원 실효·무효 전력 변수(x_d, x_q)와 DC‑버스 전압(v)로 표현함으로써 제어 설계가 용이해진다. 부하 전류는 유한 개수의 고조파 성분으로 모델링되며, 이때 실효 전력 성분 X_ld0만이 정상적인 전력 흐름을 의미하고, 나머지 고조파 성분은 제거 대상이 된다. 3절에서는 SAF 하드웨어 차원 설계 방법을 두 가지 접근법으로 제시한다. 첫 번째는 부하 전류의 고조파 스펙을 기반으로 최소 커패시터 용량과 인덕턴스, 스위칭 소자 전류 정격을 산정하는 방법이며, 두 번째는 스위칭 소자의 피크 전류 한계에 맞춰 설계하는 방법이다. 두 접근법 모두 전압 안정성 및 비용 효율성을 동시에 고려한다. 차원 설계 단계에서 시간 스케일 분리가 자연스럽게 발생함을 확인하고, 이는 이후 제어 설계에 중요한 기반이 된다. 4절은 제어 설계의 핵심을 다룬다. 출력 추적 목표는 전력 변수 x_d, x_q가 부하 고조파를 완전히 상쇄하도록 하는 것으로, 이를 내부 모델 원리(Internal Model Principle)를 적용해 고조파 주파수와 위상을 모델에 내재시킨다. 이렇게 하면 파라미터 불확실성이나 부하 변동에도 강인한 추적 성능을 확보할 수 있다. 전압 안정화는 평균 전압을 제어 목표로 삼아, 전류 제어 루프와 별개의 저속 전압 제어 루프를 설계한다. 평균화 기법을 통해 DC‑버스 전압의 평균값을 추출하고, 전압 제어기는 전류 제어기의 참조 신호에 보상 항을 추가해 전압 변동을 억제한다. 수학적 안정성 분석에서는 특이 섭동(singular perturbation) 이론을 적용한다. 전류 동역학은 빠른 시간 스케일(ε≈1)로, 전압 동역학은 느린 시간 스케일(ε≪1)로 모델링되어 각각 독립적인 서브시스템으로 분리된다. 각 서브시스템에 대해 리아프노프 함수를 이용한 안정성 증명을 제시하고, 두 서브시스템이 모두 안정하면 전체 시스템은 두 시간 스케일 평균 시스템에 대한 일반적인 수렴 정리를 통해 실질적인 안정성을 갖는다고 결론짓는다. 5절에서는 제안된 설계와 제어 전략을 시뮬레이션으로 검증한다. 다양한 부하 고조파 스펙과 파라미터 변동 상황에서 전류 왜곡을 95% 이상 감소시키고, DC‑버스 전압을 허용 범위(±10% 이내)로 안정적으로 유지한다. 특히, 내부 모델 기반 제어가 고조파 주파수 변화와 부하 전력 변동에 대해 강인함을 보이며, 전압 제어 루프가 전류 제어 성능을 크게 저하시키지 않음이 확인된다. 마지막으로 논문은 SAF가 전력 품질 개선뿐 아니라 재생에너지 인버터, 대형 전기 구동, UPS 등 다양한 고전압·고전류 응용 분야에 적용 가능함을 강조한다. 시스템 이론과 제어 이론을 결합한 설계 방법론이 복합 전력 전자 시스템의 차원 설계와 제어 문제를 동시에 해결할 수 있는 효과적인 접근법임을 입증한다.
