계층형 공진기를 활용한 실내 마그네토퀘이소스태틱 무선 전력 전송 재구성

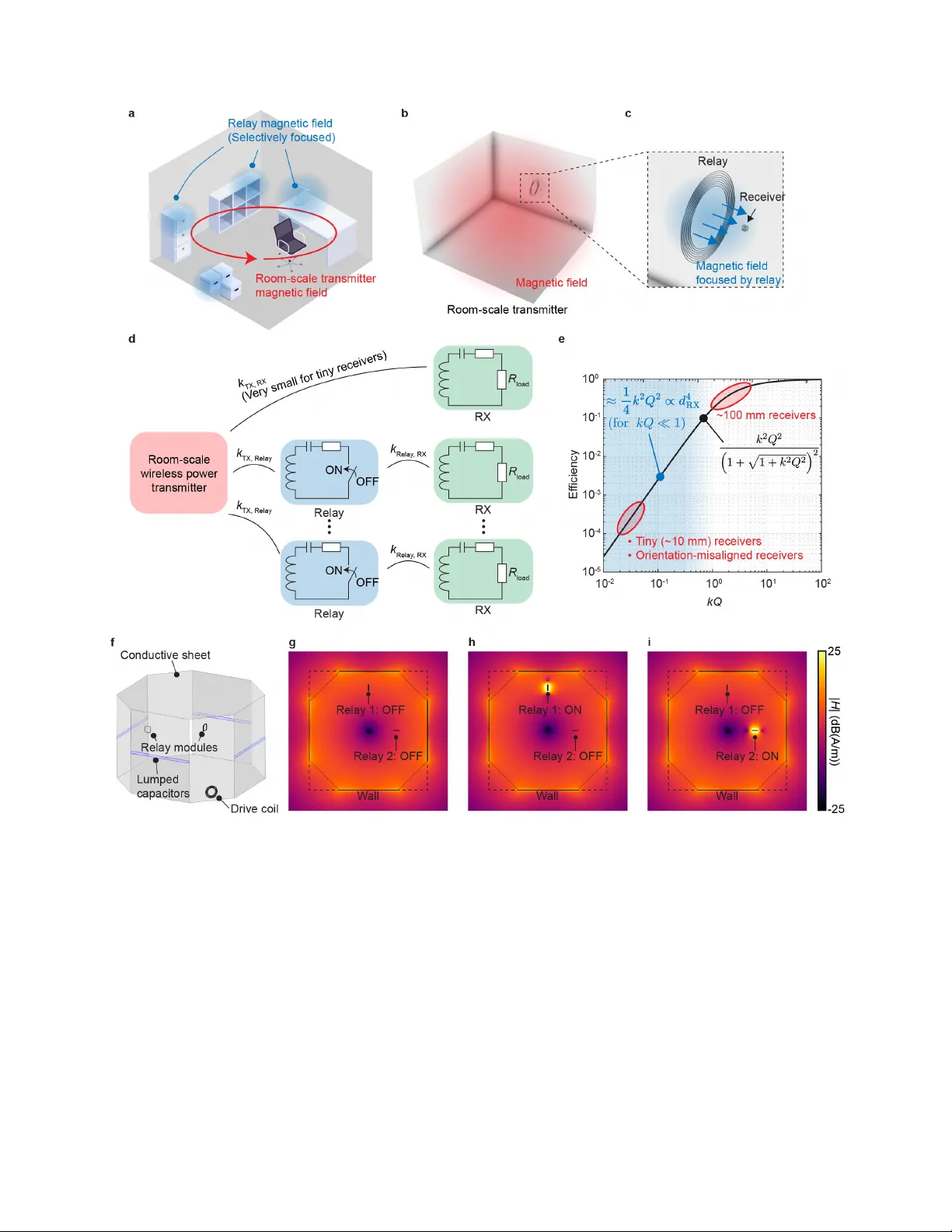

본 논문은 사물인터넷(IoT) 시대에 수백 개에 달하는 소형 센서·액추에이터에 전력을 공급하기 위한 실내 규모 무선 전력 전송(WPT) 기술의 핵심 과제, 즉 “소형 수신기와 대형 전송기 사이의 결합 효율 저하” 문제를 다룬다. 기존의 마그네토퀘이소스태틱(MQS) 방식은 MHz 이하의 저주파 자기장을 이용해 인체에 안전하면서도 수십 와트 수준의 전력을 방 전체에 전달할 수 있다. 그러나 방 전체에 균일하게 퍼진 자기장은 면적이 작은 수신 코일과의 플럭스 연결이 d_RX⁴에 비례해 급격히 감소해, 10 mm~15 mm 수준의 수신기에 대해 효율이 0.1 % 이하로 떨어진다. 이는 전송 효율을 결정하는 k·√(Q₁Q₂) 식에서 k가 수신기 면적에 직접 비례하기 때문이다. 이를 해결하기 위해 저자들은 “계층형 공진기”라는 새로운 아키텍처를 제안한다. 방 내부에 150 mm 정사각형, 6턴 코일로 구성된 릴레이 공진기를 배치하고, 전송기와 릴레이 사이의 kQ‑product를 조절해 릴레이가 방 전체의 균일 자기장을 국부적으로 포집·재방출하도록 설계한다. 릴레이는 전기적으로는 단순히 단락(ON) 혹은 개방(OFF) 상태만을 갖는 바이스토블 스위치에 의해 제어되며, 유지 전력이 거의 소모되지 않는다. 이렇게 하면 릴레이 주변에 강한 2차 자기장이 형성되어, 수신 코일이 위치한 작은 영역에 플럭스가 집중된다. 결과적으로 수신기와 릴레이 사이의 결합 k가 크게 증가하고, 전체 효율은 d_RX⁴ 스케일링을 뛰어넘어 두 자릿수(100배) 이상 향상된다. 실험은 3 m × 3 m × 2 m 크기의 QSCR 전송기를 사용해 수행되었다. 전송기, 릴레이, 수신기의 Q값은 각각 Q_TX = 540, Q_relay = 202, Q_RX = 53으로 측정되었다. 1.34 MHz에서 동작하도록 모두 튜닝했으며, 수신 코일은 15 mm 직경, 10턴으로 구성하였다. 릴레이를 직접 단락시켜 최대 결합을 확보한 상태에서, 수신기 위치를 릴레이 기준 좌표(x′, y′, z′)로 변동시키며 S‑parameter 측정을 통해 전력 전송 효율을 계산하였다. 결과는 릴레이가 없을 때 효율이 0.3 % 수준에 머물렀으나, 릴레이가 활성화된 경우 z′ = 0 mm에서 20 % 이상, z′ = 50 mm에서도 5 % 이상을 유지했다. 또한 전송기‑릴레이 kQ‑product를 1에서 3까지 변화시켰을 때, 효율은 5.5 %에서 10 %까지 상승하였다. 다중 릴레이 실험에서는 두 개의 릴레이와 두 개의 수신기를 배치하고, 각각을 ON/OFF 전환했다. 두 릴레이가 동시에 ON일 경우 각 링크의 효율은 감소했지만(경쟁 현상), 여전히 베이스라인(0.3 %)보다 크게 높았다. 특히 균형(kQ₁ = kQ₂ = 2)과 불균형(kQ₁ = 3, kQ₂ = 1) 상황에서 효율 차이를 분석해, 강하게 결합된 릴레이가 전송기의 에너지를 많이 흡수해 약한 쪽 링크가 더 큰 손실을 겪는 것을 확인했다. 이를 통해 시스템 전체 스루풋을 최적화하려면 실시간 수요 기반으로 릴레이 상태를 동적으로 제어해야 함을 제시한다. DC‑to‑DC 전송 효율도 평가하였다. 수신기에 전압 정류 회로와 100 Ω 부하를 연결하고, 전송기 입력 전력을 9 W까지 증가시켰을 때 최대 500 mW의 DC 전력을 전달하였다. AC‑to‑AC 효율은 약 8 %였으나, 정류·전압 변환 손실로 인해 전체 DC‑to‑DC 효율은 5 % 수준에 머물렀다. 이는 현재 구현된 정류 회로의 효율 한계이며, 고효율 전력 변환 모듈을 적용하면 개선 가능하다. 논의에서는 계층형 공진기가 방 전체 전송기의 “전력 풀”을 그대로 유지하면서, 국부적인 전력 집중을 가능하게 하는 점을 강조한다. 또한, 가구·벽면 등에 릴레이를 내장함으로써 사용자가 별도 배선을 할 필요 없이 전력 공급을 받을 수 있는 실용적 시나리오를 제시한다. 필드‑벤딩 실험에서는 릴레이가 수평 자기장을 포집해 수직 방향으로 재방출하도록 설계해, 기기 기울기에 민감한 경우에도 충분한 전력을 공급할 수 있음을 보여준다. 한계점으로는 다수의 릴레이가 동시에 활성화될 경우 전송기 부하가 분산되어 개별 효율이 감소하고, 상호 간섭이 발생할 수 있다는 점을 들었다. 또한 현재 릴레이 제어는 수동 스위치에 의존하고 있어, 실시간 수요 감지 및 자동 제어 로직이 부재하다. 향후 연구 과제로는 릴레이 자체에 에너지 하베스팅 회로를 탑재해 완전 무전력 제어, 대규모 릴레이 네트워크의 최적화 알고리즘, 그리고 실제 스마트 홈·오피스 환경에서의 장기 신뢰성 시험 등을 제시한다. 결론적으로, 계층형 공진기 기반의 재구성 가능한 실내 MQS 무선 전력 전송 시스템은 소형·배터리리스 디바이스에 대해 2 order magnitude 이상의 효율 향상을 달성했으며, 500 mW 수준의 전력을 안정적으로 공급한다. 이는 실내 IoT 인프라를 무선 전력으로 전환하는 데 있어 중요한 기술적 돌파구를 제공한다.
