고체 표면 옆 액체 구조, 중첩 원리를 따른다

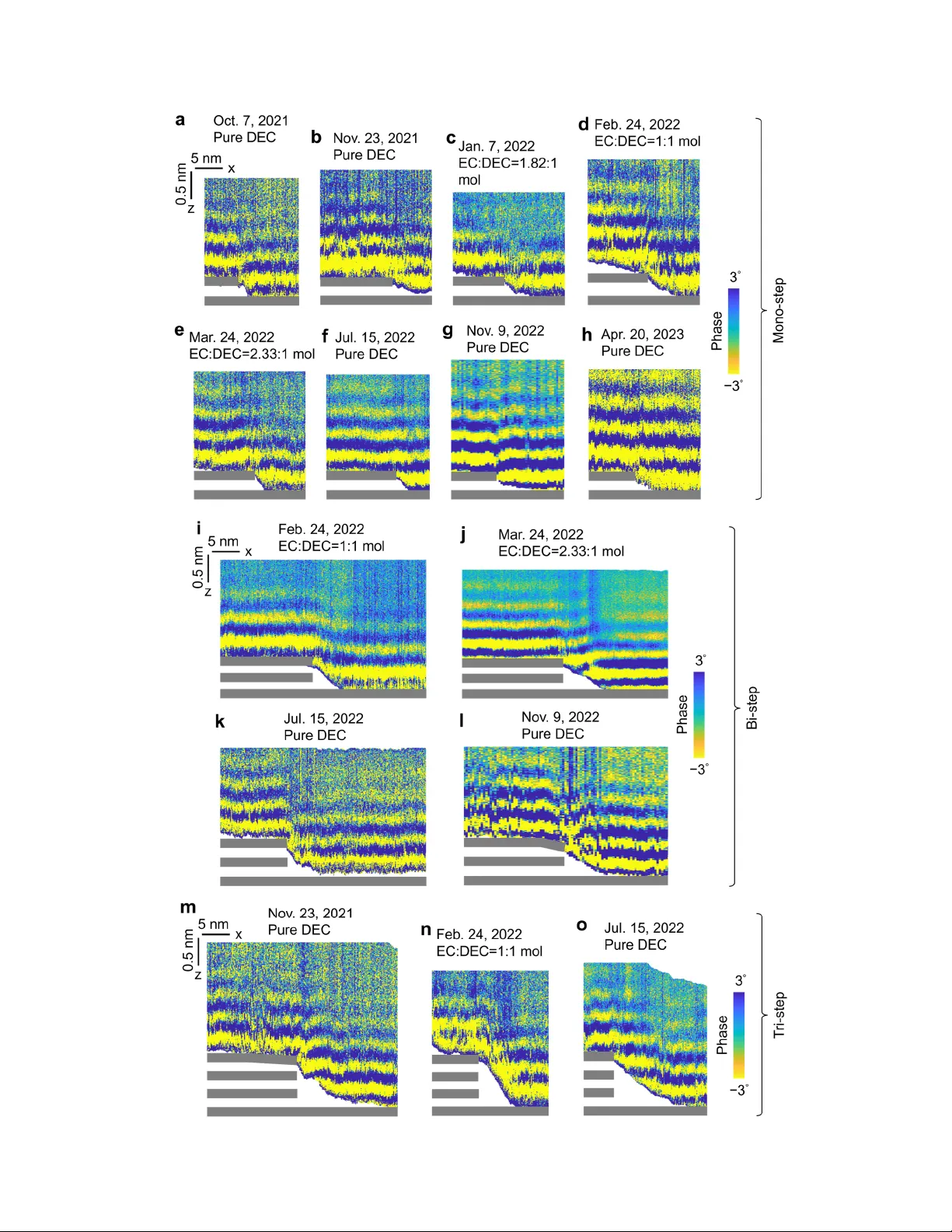

이 논문은 고체-액체 계면 과학에서 오랜 난제였던 '복잡성 격차'를 해결한 획기적인 연구입니다. 실제 세계의 계면은 원자, 나노, 마이크로 등 다양한 규모에서 불균일하지만, 기존의 고해상도 실험법이나 정밀 계산법은 이러한 다중 규모 복잡성을 포괄하기 어려웠습니다. 연구팀은 먼저 모델 시스템(디에틸 카보네이트(DEC)/고정향성 흑연(HOPG))에서 3D 원자력 현미경(3D-AFM)을 이용해 계면 액체 구조를 정밀하게 이미징했습니다. 평평한 HOPG 기저면에서는 액체 밀도의 감쇠 진동을 확인했으며, 그 주기(~4.0 Å)는 DEC 분자의 크기와 일치했습니다. 흥미롭게도, HOPG의 원자 단위 계단 가장자리(mono-, bi-, tri-step)에서 액체 층이 비균일하게 재구성되는 현상을 관찰했습니다. 특히, 계단 위쪽의 액체 층이 가장자리를 가로질러 계단 아래쪽의 다른 번호의 액체 층과 연결되는 '층 교차(Layer Crossover)' 효과와, 아래쪽의 일부 층이 가장자리에서 종료되는 '층 종단(Layer Termination)' 효과가 명확히 확인되었습니다. 이는 액체 구조가 기질의 지형을 단순히 따르지 않는다는 강력한 증거입니다. 이러한 실험적 관찰을 바탕으로 연구팀은 '고체-액체 중첩(SLS)' 이론 모델을 제안했습니다. 이 모델의 핵심은 '유효 총 상관 함수(ETCF)'라는 기술자로, 특정 고체 원자와 액체 분자 사이의 상호작용 강도를 거리 함수로 나타냅니다. 핵심 가정은, 임의의 위치에서의 액체 밀도 변화가 주변 모든 고체 원자로부터의 ETCF 기여를 선형적으로 중첩하여 얻을 수 있다는 것입니다(Eq. 1). 연구팀은 평평한 면에서의 3D-AFM 데이터로부터 DEC-탄소 원자 쌍에 대한 ETCF 매개변수를 추출했습니다. 이렇게 얻은 ETCF와 HOPG의 실제 원자 구조(평면 및 계단)를 SLS 공식에 대입하여 계산한 결과, 실험에서 관찰된 모든 현상—평면에서의 규칙적 층 구조, 계단 가장자리에서의 층 교차 및 종단—을 정량적으로 재현하는 데 성공했습니다. 더 나아가, 이 SLS 예측 결과는 독립적으로 수행된 분자 동역학(MD) 시뮬레이션 결과와도 놀라울 정도로 일치하였으며, SLS가 MD보다 훨씬 낮은 계산 비용으로 원자 규모의 간섭 패턴까지 예측할 수 있음을 보였습니다. 결론적으로, 이 연구는 ETCF라는 강력한 기술자를 발견하고, SLS라는 선형 중첩 원리를 통해 복잡한 다중 규모 고체-액체 계면의 구조를 빠르고 정확하게 예측할 수 있는 보편적인 이론적 프레임워크를 확립했습니다. 이는 배터리 전극, 촉매, 생체 계면, 분리 막 등 수많은 첨단 기술 분야에서 계면 현상을 이해하고 설계하는 데 혁신적인 도구를 제공할 것으로 기대됩니다.
