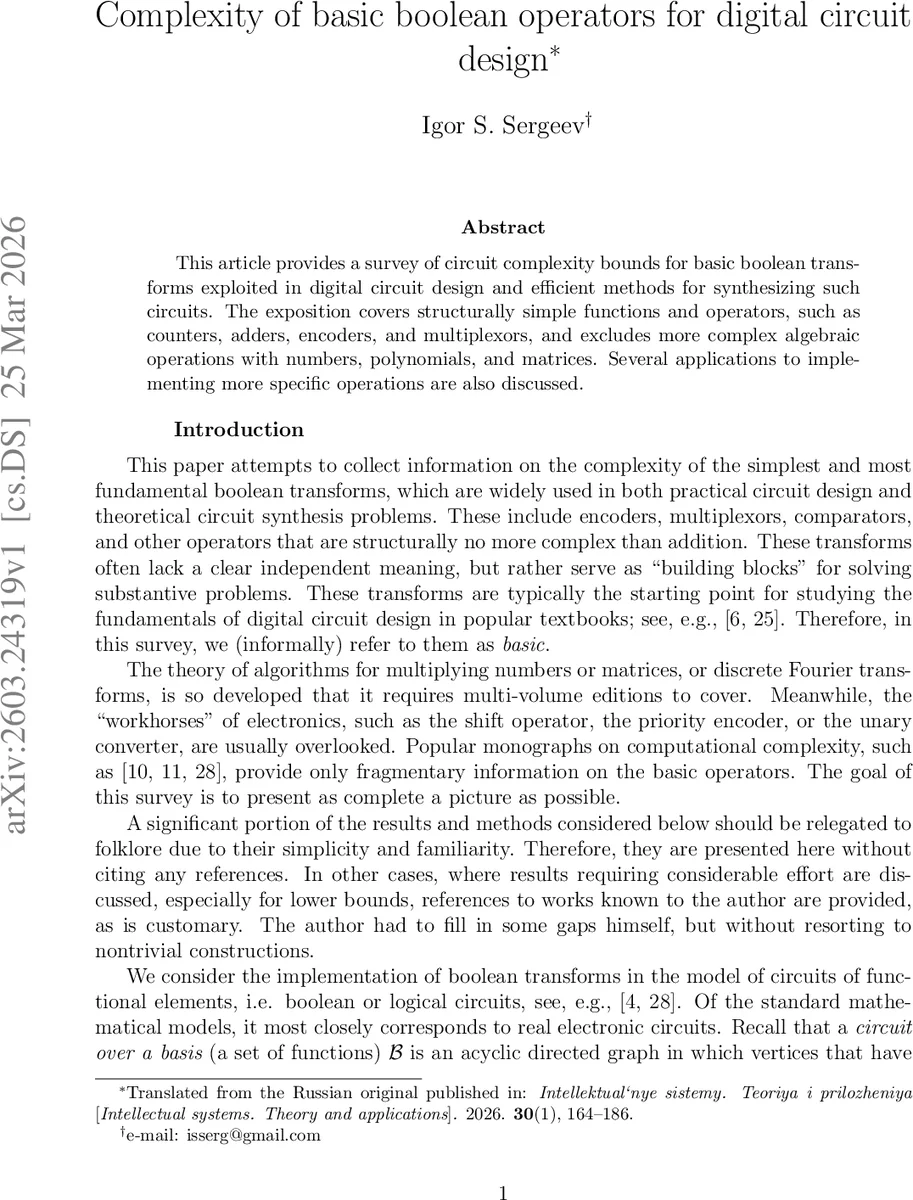

기본 부울 연산의 회로 복잡도와 효율적인 설계 방법

초록

이 논문은 디지털 회로 설계에서 자주 사용되는 기본 부울 연산(카운터, 가산기, 인코더, 멀티플렉서 등)의 회로 복잡도와 병렬 구현에 대한 최신 이론적 경계를 정리한다. 각 연산에 대한 최소 게이트 수(C)와 로그 깊이 제한(C_log)을 제시하고, Brent‑Kung 프리픽스 회로, 세미그룹 변환, 캐리 전파 등 핵심 설계 기법을 설명한다. 또한 결과의 실용적 의미와 작은 입력 규모에서의 적용 가능성을 논한다.

상세 분석

본 논문은 기본 부울 연산을 구현하는 회로의 복잡도와 깊이에 대한 체계적인 정리를 제공한다. 가장 먼저 프리픽스 연산(PREF)과 서픽스 연산(PS)에 대해, 순차적 구현은 n‑1개의 게이트가 필요하지만, 병렬 구현에서는 Brent‑Kung 회로와 같은 완전 이진 트리를 이용해 깊이 O(log n)·2n‑Θ(log n) 정도의 복잡도를 달성한다는 점을 강조한다. 증분기(INC)와 감산기(DEC)는 입력 비트의 전파를 프리픽스 회로에 매핑함으로써 C≤2n‑2, C_log≤3n‑Θ(log n) 수준을 얻으며, 하향 카운터(UDC)는 증분·감산 회로를 결합해 C≤3n‑3, C_log≤4n‑Θ(log n)으로 확장된다. 그레이 카운터(GRC)는 이진‑그레이 변환을 프리픽스 XOR 회로와 비트별 XOR 연산으로 구현해 C≤4n‑7, C_log≤6n‑Θ(log n)이라는 효율적인 상한을 보인다. 캐리 연산(CAR)은 세미그룹 연산 ⋆를 정의하고, 이를 프리픽스 합으로 변환함으로써 C=2n‑2, C_log≤5n‑Θ(log n)이라는 결과를 얻는다. 이를 기반으로 만든 가산기(ADD)는 캐리 회로와 XOR 레이어를 결합해 C=5n‑3, C_log≤8n‑Θ(log n)이라는 최적에 근접한 복잡도를 달성한다. 비교기(CMP)는 캐리 회로와 동일한 구조를 활용해 C≤4n‑3, C_log≤5n‑Θ(log n)이며, 최대·최소 연산(MAX, MIN)은 비교기 결과와 비트별 선택 연산을 추가해 C≤6n‑3, C_log≤7n‑Θ(log n) 정도의 비용을 요구한다. 디코더(DEC)와 멀티플렉서(MUX)는 입력 변수를 절반씩 나누는 재귀적 분할 전략을 통해 C_log≤n+Θ(√n) 수준을 보이며, 이는 출력 직전 레이어에 최소 √n개의 게이트가 필요함을 의미한다. 전체적으로 논문은 복잡도 하한과 상한을 명확히 제시하고, 대부분의 기본 연산이 세미그룹 프리픽스 회로를 중심으로 설계될 수 있음을 강조한다. 또한 비대칭적인 실용적 입력 크기에서는 간단한 순차 회로가 충분히 효율적일 수 있음을 지적한다.
