성장하는 탄성 시트의 등거리 불가능성

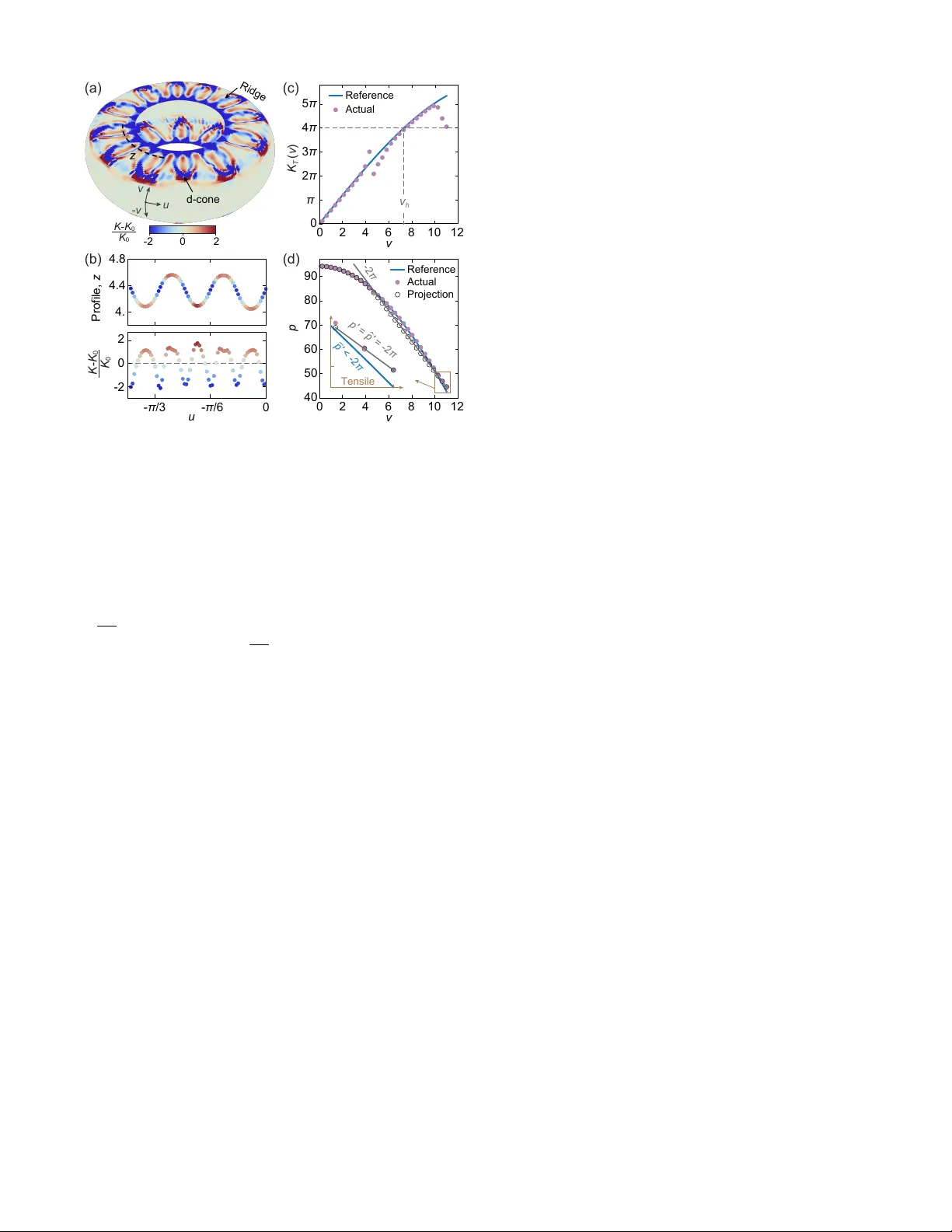

본 논문은 얇은 탄성 시트가 성장하면서 겪는 기하학적 불일치를 새롭게 정의하고, 이를 실험·시뮬레이션·이론적 분석을 통해 체계적으로 검증한다. 서론에서는 기존에 알려진 두 가지 불일치 메커니즘, 즉 가우스 불일치와 Mainardi‑Codazzi‑Peterson(MCP) 불일치를 소개하고, 이들이 각각 메트릭 \(\bar a\)와 곡률 \(\bar b\)가 유클리드 공간에 임베딩될 수 없게 만드는 조건임을 설명한다. 그러나 이러한 조건이 충족되지 않더라도, 시트가 전역적으로 스트레칭‑프리 상태를 유지하지 못하는 경우가 존재한다는 가설을 제시한다. 첫 번째 실험적·수치적 관찰은 원판 형태의 시트에 방사형으로 양의 가우스 곡률 \(\bar K(v)=K_0 v/v_l\)을 부여하고, 총 기준 곡률 \(\bar K_T\)를 점진적으로 증가시킨다. \(\bar K_T<4\pi\)에서는 시트가 부드럽고 축대칭적인 형태를 유지하지만, \(\bar K_T\)가 4π에 접근하면 경계 법선이 하나의 방향으로 수렴하고, 곡률이 급격히 증가한다. \(\bar K_T>4\pi\)가 되면 축대칭이 깨지고, 주기적인 d‑cone‑유사 디플이 나타난다. 이는 “기하학적 호라이즌”이 형성되어 등거리 연장이 불가능해졌음을 시사한다. 이 현상을 이론적으로 설명하기 위해 저자들은 축대칭 성장 프로토콜을 수학적으로 모델링한다. 좌표 \((u,v)\)를 사용해 목표 메트릭 \(\bar a=\mathrm{diag}(\Phi^2(v),1)\)와 가우스 곡률 \(\bar K=-\Phi''/\Phi\)를 정의한다. \(\Phi(v)=A\sqrt{K_0}\cos(\sqrt{K_0}v)\) 로 설정하면, \(A>1\) 일 때 엘립틱 적분이 발산하는 지점 \(v_h\)가 존재한다. 이 지점에서 법선이 고정되고, 주곡률 \(b_{vv}\)가 무한대로 발산한다. 저자는 이를 “강직 곡선(rigidifying curve)”이라 부르며, 해당 곡선을 넘어서는 비선형 등거리 방정식이 타당성을 잃는다고 증명한다. 즉, 호라이즌을 넘어서면 매트릭 \(\bar a\)와 실제 매트릭 \(a\)가 일치하는 등거리 임베딩이 존재하지 않는다. 수치 시뮬레이션은 비유클리드 탄성 에너지 \(E=\int t^2\|a-\bar a\|^2 + t^3\|b-\bar b\|^2\) 를 최소화하는 방식으로 수행된다. \(\bar b\)를 구형 곡률(가우스와 MCP 모두 호환)과 \(\bar b=0\) 두 경우에 대해 실험했으며, 결과는 \(\bar b\)에 크게 의존하지 않는다. \(\bar K_T<4\pi\)에서는 \(a\approx\bar a\)인 등거리 상태가 유지되지만, \(\bar K_T>4\pi\)에서는 축대칭이 깨지고, 주기적인 d‑cone와 Pogorelov ridge가 나타난다. 이러한 구조는 국부적으로 큰 곡률 변동을 보이며, 잔류 응력이 집중된 스트레스‑포커싱 형태이다. 또한, 시트에 경계 절단을 가하고 추가적인 방위각 섹터를 삽입하는 “볼테라 방식”을 적용하면, 호라이즌을 회피하고 다시 등거리 임베딩이 가능해진다. 이는 호라이즌이 사실상 “추가 각도 섹터 삽입 = 위상학적 수술”과 동등함을 보여준다. 따라서 이 불일치는 위상학적 성격을 가지며, 전체 시스템의 총 가우스 곡률이 4π를 초과했을 때 발생한다는 점에서 기존의 가우스·MCP 불일치와 차별화된다. 논문의 마지막 부분에서는 실험적 관찰을 바탕으로 곡률 진단을 수행한다. 실제 시트의 가우스 곡률 차이 \((K-K_0)/K_0\)를 시각화하면, 내부는 거의 등거리이지만 경계 근처에서 d‑cone와 Pogorelov ridge가 교대로 나타나는 패턴이 확인된다. 또한, 누적 가우스 곡률 \(K_T(v)\)는 내부에서는 기준값을 따르다 호라이즌 근처에서 급격히 4π에 수렴하고, 그 이후에는 다시 기준값을 따라 상승한다. 주변 주변부의 둘레 변화도 분석했으며, 축대칭 경우 임계 기울기 \(|p'|=2\pi\) 를 초과하면 축대칭 임베딩이 파괴되어 디플이 형성된다는 것을 확인했다. 결론적으로, 이 연구는 (1) 총 양의 가우스 곡률이 4π 을 초과하면 등거리 임베딩이 불가능해지는 새로운 “등거리 불가능성(isometric incompatibility)”을 정의하고, (2) 이 현상이 기하학적 호라이즌과 위상학적 제약을 통해 나타나며, (3) 실제 물리계에서는 d‑cone와 Pogorelov ridge가 결합된 복합 패턴으로 해소된다는 세 가지 핵심 발견을 제시한다. 이러한 결과는 비유클리드 탄성 이론을 확장하고, 성장·형성 과정에서 나타나는 복잡한 패턴을 이해하는 새로운 이론적·실험적 프레임워크를 제공한다.
