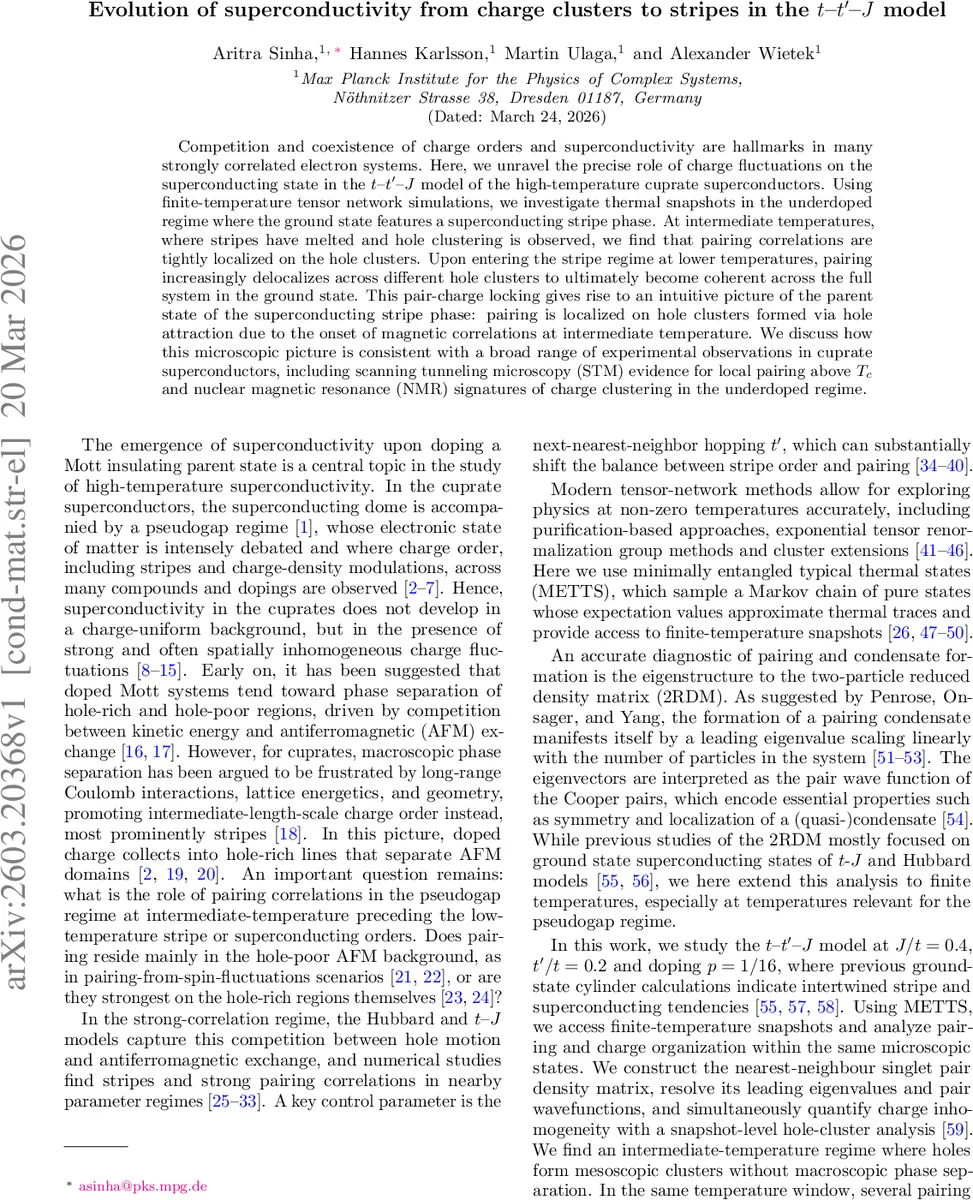

전하 클러스터에서 스트라이프까지 초전도성 진화

초록

t‑t′‑J 모델을 이용해 메츠(METTS) 열역학 텐서 네트워크 시뮬레이션을 수행하였다. 중간 온도에서는 구멍이 작은 클러스터를 형성하고, 짝짓기 상관은 그 클러스터에 국한된다. 온도가 낮아지며 스트라이프가 형성되면 짝짓기 파동함수가 클러스터 사이로 확산돼 전 시스템에 걸쳐 위상 일관성을 갖는다. 이는 실험적 STM·NMR 관측과 일치한다.

상세 분석

본 연구는 고온 초전도체의 핵심 문제인 전하·스핀·짝짓기 사이의 상호작용을 t‑t′‑J 모델에 한정하여 정량적으로 파악하고자 했다. 모델 파라미터(J/t = 0.4, t′/t = 0.2, 도핑 p = 1/16)는 이전 DMRG 연구에서 스트라이프와 초전도성이 공존하는 바닥 상태를 보였던 설정이다. 저자들은 METTS 알고리즘을 이용해 온도에 따른 순수 상태 샘플(METTS)을 생성하고, 각 샘플에 대해 두 입자 감소밀도행렬(2RDM)을 계산했다. 2RDM의 고유값(εₙ)은 Penrose‑Onsager 기준에 따라 짝짓기 응집도를 나타내며, 고유벡터(χₙ)는 짝짓기 파동함수의 공간 구조를 제공한다.

핵심 결과는 온도 구간에 따라 짝짓기 파동함수의 국소화 정도가 급격히 변한다는 점이다. T/t ≈ 0.2 이상에서는 짝짓기 고유값이 모두 작은 값에 머물며, 전하는 거의 균일하게 분포한다. T/t ≈ 0.04 정도의 중간 온도에서는 구멍이 몇 개의 메소스코픽 클러스터(크기 m ≈ 2–4)로 모여들고, 이 클러스터 주변에서 ε₁, ε₂, ε₃이 다른 고유값보다 현저히 크게 분리된다. χ₁~χ₃는 각각 클러스터 내부에 강하게 집중되며, 부호가 바뀌는 d‑wave 형태를 보이기도 한다. 이는 “클러스터‑국소 짝짓기”가 먼저 형성된다는 물리적 그림을 뒷받침한다.

온도를 더 낮추어 T/t ≲ 0.02가 되면 스트라이프 구조가 나타나고, 클러스터는 선형으로 재배열된다. 이때 ε₁‑ε₃의 차이(w)가 급격히 증가하는데, 이는 스트라이프 사이의 조셉슨 결합이 강화되어 서로 다른 클러스터(또는 스트라이프) 사이에 짝짓기 위상이 전파된다는 의미다. χ₁은 전체 시스템에 걸친 d‑wave 파동으로 변형되고, χ₂, χ₃는 CDW 단위셀에 맞춰 kₓ = π 등 비제로 모멘텀을 갖는 블록 파동으로 나타난다. 결국 저온의 바닥 상태에서는 하나의 전역적인 초전도 응집이 형성되고, 중간 온도에 존재하던 클러스터‑국소 짝짓기가 그 기반이 된다.

또한 저자들은 클러스터 크기 분포 p(m)를 정의하고, 온도에 따른 평균 클러스터 크기 ⟨m⟩를 추적했다. 고온에서는 p(m)이 m = 1에 집중돼 거의 무작위 분포지만, 온도가 낮아질수록 무게가 큰 클러스터(특히 m ≈ 12)로 이동한다. 이는 장거리 Coulomb 상호작용이 억제된 “포레스트된” 상전이(phase‑separation) 현상을 보여준다.

이러한 수치적 증거는 실험적 STM에서 관측된 “국소 초전도 틈새”(pseudogap 위에 존재하는 로컬 페어링)와, NMR에서 보고된 저도핑 구간의 전하 클러스터링과 일관된다. 즉, 전하 클러스터가 짝짓기 매개체가 되고, 스트라이프가 형성되면서 전역적인 위상 일관성이 확보된다는 직관적 메커니즘을 제시한다.
