무질서 복합체를 통한 횡전자 전송 강화

초록

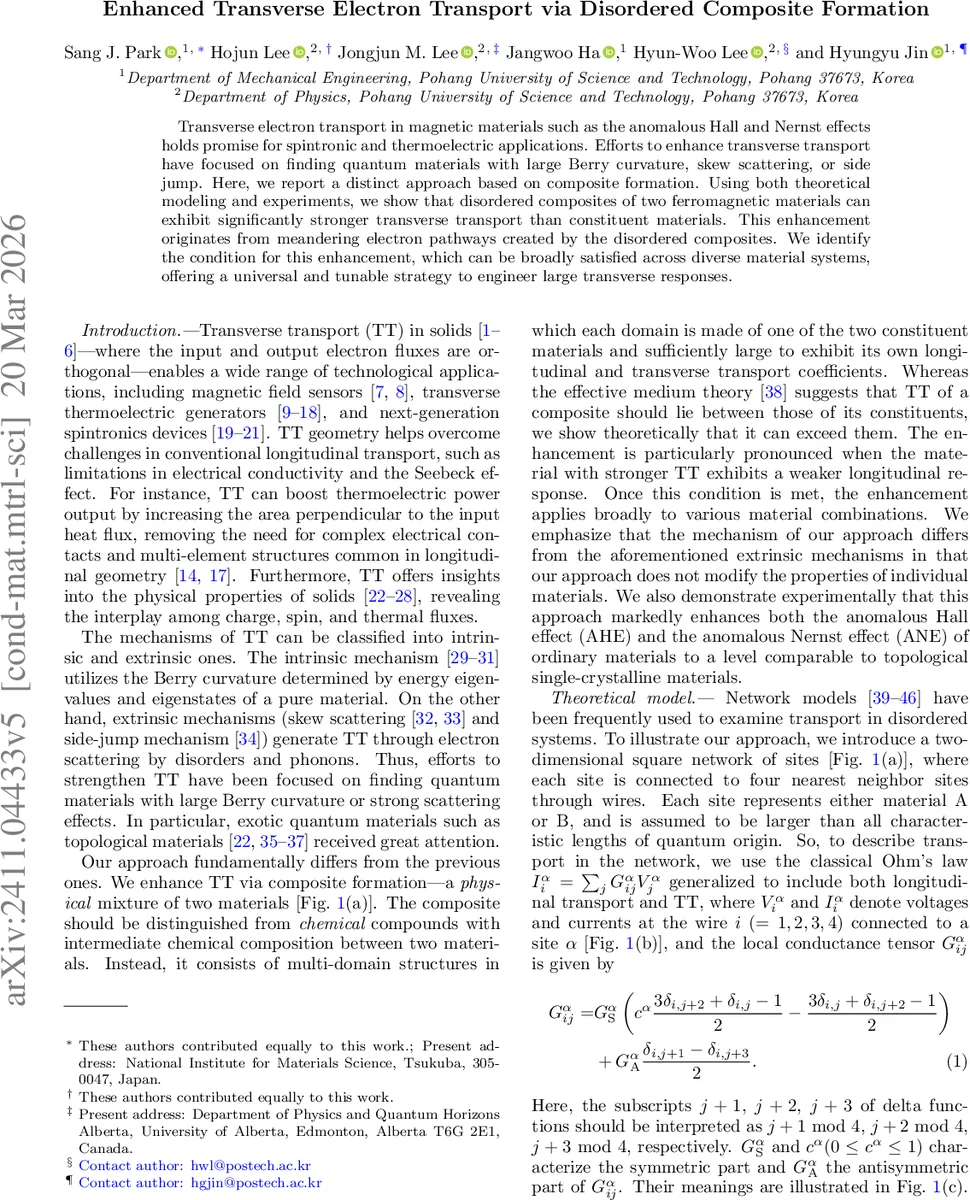

본 연구는 두 종류의 강자성 물질을 무작위로 섞은 복합체에서, 각각의 물질이 가진 횡전도성(홀 효과·네른스트 효과)보다 더 큰 횡전도성을 얻을 수 있음을 이론·실험적으로 입증한다. 핵심은 전류가 저항이 낮은 영역을 따라 굽이치며 이동하는 ‘미로형 경로’가 형성돼 전자들의 측면 전이(side‑jump)가 거시적으로 확대되는 데 있다. 저 longitudinal 전도성을 갖지만 높은 transverse 전도성을 가진 물질을 소량 포함시키면, 전체 복합체의 횡전도가 크게 증폭된다. Fe‑Si‑B 금속유리의 비정질·결정상 혼합 시, 비정질‑결정 섬 구조가 최적의 전송 강화 효과를 보여, 기존 토폴로지 단결정에 필적하는 AHE·ANE 값을 달성한다.

상세 분석

이 논문은 전통적인 베리 곡률 기반의 내재적 메커니즘이나 스키우·사이드점프와 같은 외재적 메커니즘과는 근본적으로 다른 접근법을 제시한다. 저자들은 2차원 정사각형 네트워크 모델을 구축해 각 사이트가 물질 A(비정질) 혹은 물질 B(결정) 중 하나로 할당되는 무작위 복합체를 시뮬레이션하였다. 각 사이트는 전도 텐서 Gαij를 갖으며, 여기서 대칭 성분 GαS와 비대칭 성분 GαA가 각각 longitudinal 전도도 γxx와 transverse 전도도 γyx에 대응한다. 네트워크에 전압을 가하고 Hall 측정과 동일한 경계조건을 적용하면, 전체 시스템의 유효 γyx가 P(B) (물질 B의 부피비) 함수로 비단조적 변화를 보인다. 특히 γ(A)xx < γ(B)xx이면서 γ(A)yx > γ(B)yx인 경우, 즉 전류가 흐르기 쉬운 물질 B가 낮은 longitudinal 전도도를, 높은 transverse 전도도를 가진 물질 A가 섞여 있을 때, 평균 γyx가 순수 물질들의 평균을 초과한다는 ‘강화 조건’을 도출한다.

강화 메커니즘은 전류가 저저항 영역(물질 B) 내부에 머무르려는 경향 때문에 발생한다. 섬 형태의 물질 A가 물질 B 매트릭스에 삽입되면 전류는 B 영역을 따라 굽이치며 ‘사이드 점프’를 수행한다. 이 점프는 원자 규모가 아닌 섬 간 거리(수십 나노미터 이상) 만큼 커서, 기존 스키우·사이드점프 메커니즘보다 훨씬 큰 전자 궤적 변화를 만든다. 또한 점프가 비대칭적으로 일어나(왼쪽 점프가 오른쪽보다 우세) 전체 Hall 전압이 증폭된다. 스트립형 구조에서는 이러한 굽이치는 경로가 형성되지 않아 강화가 거의 없으며, 무작위 네트워크에서는 거의 모든 경우가 섬‑형 혹은 복잡한 경로를 형성하므로 강화가 일반적이다.

실험적으로는 Fe₉₂․₅Si₅B₂․₅ 금속유리를 선택했다. 이 합금은 열처리 온도 Ta에 따라 비정질(저γxx, 고γyx)과 α‑Fe 결정(고γxx, 저γyx) 두 상을 자유롭게 조절할 수 있다. 673 K~973 K 구간에서 점진적인 결정화가 진행되며, Ta ≈ 723 K에서 비정질 매트릭스 내에 결정 섬이 형성된다. 전기 전도도와 AHE 측정 결과, 비정질 시료는 σxx ≈ 8.3 × 10³ S cm⁻¹, |σyx| ≈ 467 S cm⁻¹이며, 완전 결정 시료는 σxx ≈ 15.6 × 10³ S cm⁻¹, |σyx| ≈ 155 S cm⁻¹이다. 혼합 시료(특히 Ta = 723 K)에서는 |σyx| ≈ 780 S cm⁻¹로 약 5배 상승하고, AHE 각도(AHA)도 6.7 %에 달한다. 이는 Fe₃Ga·Fe₃Al 등 기존 토폴로지 단결정보다 월등히 높은 수치이다. 열전 효과인 ANE에서도 S_yx와 α_yx가 동일한 비정질‑결정 혼합에서 최대 2.67 µV K⁻¹, α_yx ≈ 3.4 A (m·K)⁻¹에 이르러, 토폴로지 물질과 동등하거나 그 이상이다.

결과적으로, 저 longitudinal 전도도와 높은 transverse 전도도를 동시에 갖는 물질을 소량 포함시키는 ‘역전도성 혼합’ 전략이, 구조적으로 강인하고 가공이 쉬운 복합체에서도 횡전도성을 크게 향상시킬 수 있음을 입증한다. 이는 베리 곡률에 의존하지 않으므로, 다양한 강자성 금속·합금, 산화물, 혹은 2D 재료에 적용 가능하며, 스핀트로닉스·열전소자 설계에 새로운 설계 자유도를 제공한다.
