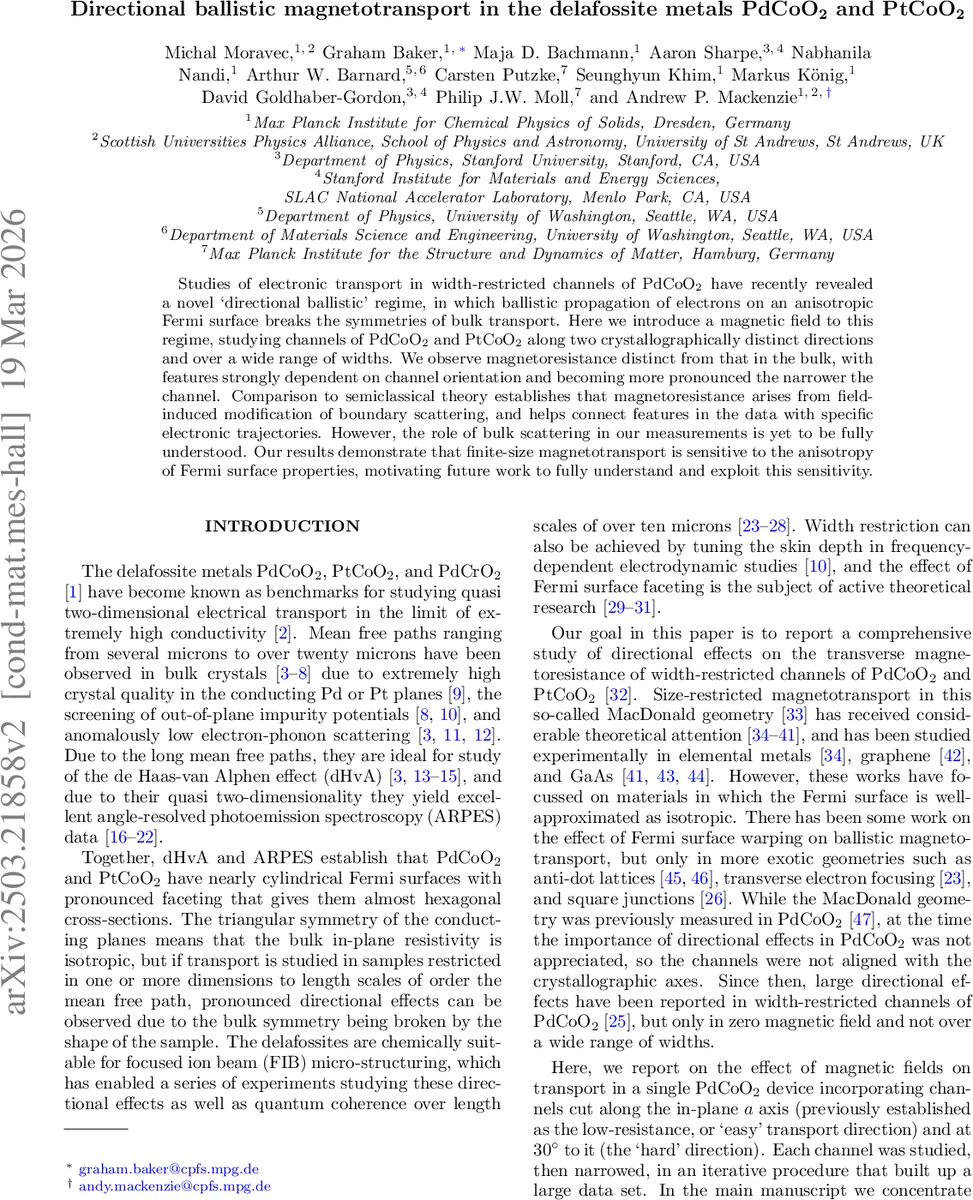

방향성 탄성 전자 전송과 자기장 효과: PdCoO₂와 PtCoO₂ 제한 채널 연구

초록

PdCoO₂와 PtCoO₂의 얇은 채널에서 전자들이 비등방성 페르미면 위를 볼츠만식으로 움직일 때, 채널 방향에 따라 전기저항이 크게 달라진다. 외부 자기장을 가하면 경계 산란이 자기장에 의해 변조되어 전자 궤적이 바뀌고, 채널 폭이 좁을수록 특이한 마그네트오레지스턴스 피크와 두 개의 뚜렷한 ‘킥’(전이점)이 나타난다. 실험 결과는 반경 r_c와 채널 폭 w의 비율(w/r_c)와 평균 자유행로 λ와 폭의 비율(λ/w)에 따라 정량적으로 설명될 수 있다.

상세 분석

본 연구는 PdCoO₂와 PtCoO₂라는 고전도성 델라포사이트 금속의 얇은 채널에서 ‘방향성 탄성(ballistic)’ 전송 현상을 탐구한다. 이들 물질은 거의 원통형이지만 약간의 육각형 변형을 가진 페르미면을 가지고 있어, 전자들의 속도벡터가 페르미면에 수직인 특성을 띤다. 채널을 ‘easy’ 방향(결정축 a축)과 ‘hard’ 방향(30° 회전)으로 가공하고, 폭을 63 µm에서 0.75 µm까지 단계적으로 감소시키면서 4 K 이하의 저온에서 외부 자기장을 수직으로 가한다.

전기저항은 채널 폭이 감소함에 따라 경계 산란이 지배적이 되어 제로필드에서 상승한다. 자기장이 도입되면 전자는 페르미면을 따라 원형이 아닌 육각형 궤적을 그리며, 실공간에서의 사이클로트론 반경 r_c = ħ k̄_F / eB 로 정의된다. 여기서 k̄_F는 페르미면 평균 반경이다. 실험 데이터는 w/r_c라는 무차원 변수에 대해 정렬되었으며, 두 개의 특징적인 전이점(B₁, B₂)이 각각 w ≈ 2 r_c와 w ≈ 4 r_c에서 나타난다. 이는 전자 궤적이 채널 경계와 직접 충돌하거나, 경계에 근접한 ‘스키핑’ 궤적으로 전환되는 시점을 의미한다.

‘easy’ 방향에서는 낮은 자기장에서도 경계 산란이 크게 증가해 전기저항 피크가 뚜렷하게 나타난다. 반면 ‘hard’ 방향은 전자 흐름이 이미 경계와 평행하므로, 초기 자기장에서는 오히려 전기저항이 감소한다. 두 방향 모두 λ/w가 클수록(즉, 평균 자유행로가 채널 폭보다 길수록) 피크와 킥의 진폭이 커진다. 이는 경계 산란이 전자들의 자유행로에 비해 상대적으로 큰 영향을 미치기 때문이다.

이론적으로는 볼츠만 방정식과 몬테카를로 시뮬레이션을 이용해 경계 산란만을 고려한 경우와, 실제 PdCoO₂의 페르미면 형태(육각형에 약간 라운딩된 코너)를 반영한 경우를 비교하였다. 육각형 페르미면은 ‘hard’ 방향에서 코너 부근 전자들이 약한 자기장에 의해 경계로 끌려가면서 초기 저항 상승을 야기한다. 반면 ‘easy’ 방향은 전체 전자 집단이 경계에 더 많이 노출되어 전반적인 저항 상승이 크게 나타난다.

고전적인 등방성 금속(예: 구리)에서 관찰되는 ‘MacDonald geometry’와는 달리, 여기서는 페르미면의 비등방성이 전자 궤적과 경계 산란을 강하게 조절한다는 점이 핵심이다. 또한 실험에서 관찰된 고자기장 영역의 저항 감소는 전자들이 사이클로트론 궤적을 크게 확대해 경계와의 충돌 빈도가 감소함을 의미한다. 그러나 현재 모델은 bulk 산란(λ)의 정확한 역할을 완전히 포착하지 못하고 있어, 향후 더 정교한 이론(예: 전자-포논 상호작용, 표면 전위 변동)과 실험(다양한 온도·전류밀도)으로 보완이 필요하다.

결론적으로, 제한된 크기의 채널에서 비등방성 페르미면을 가진 고전도성 금속은 자기장에 의해 경계 산란이 비선형적으로 변조되며, 이는 w/r_c와 λ/w라는 두 무차원 파라미터에 의해 정량적으로 기술될 수 있다. 이러한 현상은 전자기학적 디바이스 설계, 특히 방향성 전도성 채널을 이용한 센서나 고속 전자소자에 새로운 설계 자유도를 제공한다.
