장파장 섭동 전개를 이용한 탄성 상수와 굽힘 강성

초록

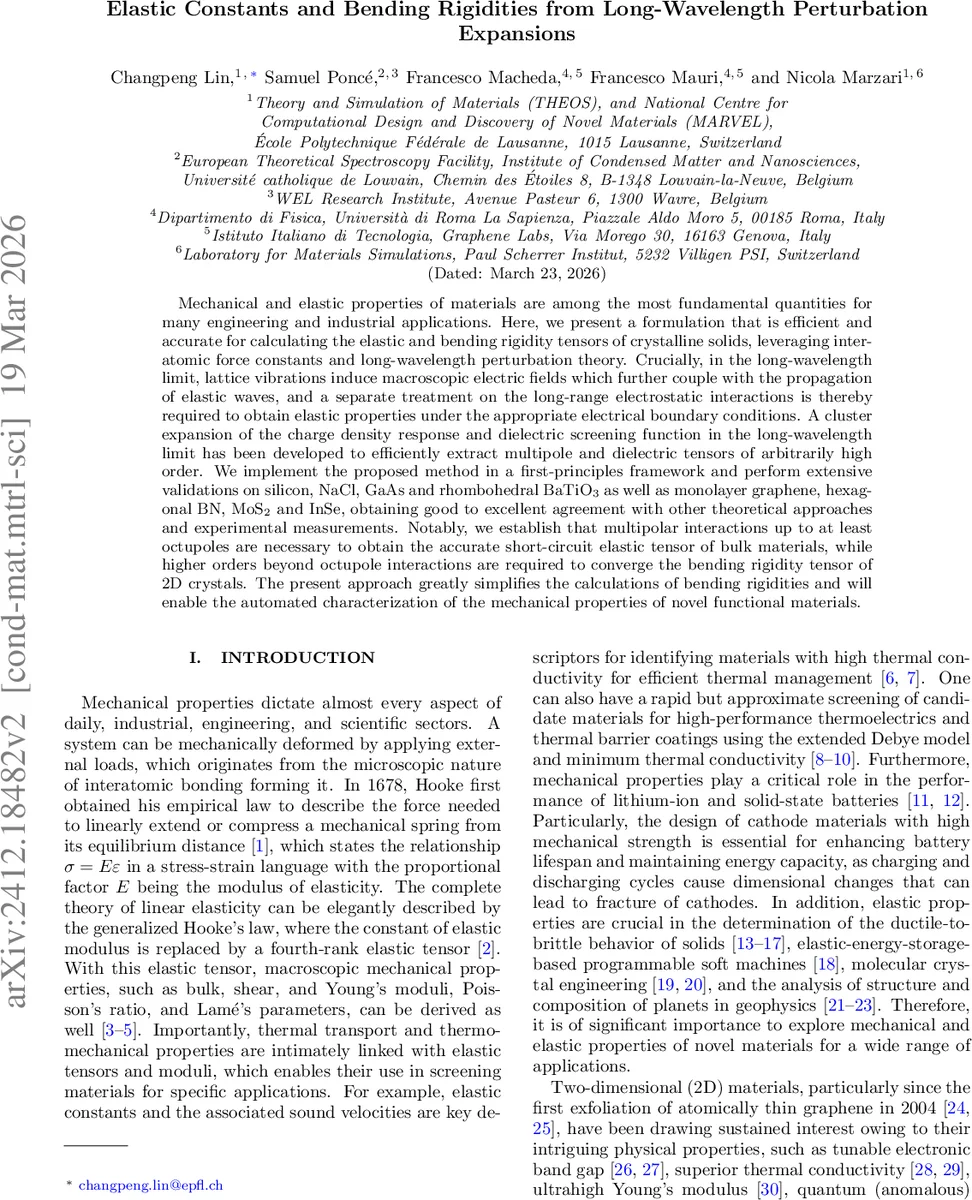

본 논문은 첫 원리 계산에 기반한 장파장 섭동 이론을 활용해 3차원 결정과 2차원 단층의 탄성 상수와 굽힘 강성 텐서를 효율적으로 계산하는 방법을 제시한다. 전자기 장의 장거리 상호작용을 다중극자 전개와 유전 텐서로 정확히 처리함으로써, 전기 경계조건에 맞는 단축 회로(elastic‑short‑circuit) 탄성 텐서를 얻고, 2D 물질의 굽힘 강성 수렴을 위해서는 옥토폴까지의 고차 다중극자 항이 필요함을 보인다. 실리콘, NaCl, GaAs, BaTiO₃ 및 그래핀, h‑BN, MoS₂, InSe 등에 대한 검증 결과가 기존 실험·이론과 좋은 일치를 보인다.

상세 분석

이 연구는 Huang의 원자 탄성 이론을 장파장 진동 방정식에 적용하고, 이를 고차 섭동 전개로 확장해 굽힘 강성 텐서를 도출한다는 점에서 혁신적이다. 핵심은 장파장 한계에서 격자 진동이 유도하는 거시 전기장과 탄성 파동이 상호 결합한다는 사실을 명시적으로 고려한 점이다. 이를 위해 저자들은 전하 밀도와 유전 응답을 장파장에서 클러스터 전개하여 다중극자(전하·쌍극자·삼극자·옥토폴) 텐서와 고차 유전 텐서를 자동으로 추출한다. 이러한 전개는 전자기 장의 장거리 상호작용을 정확히 보정함으로써, 전기적 경계조건(단축 회로 vs 개방 회로)에 맞는 탄성 상수를 얻을 수 있게 한다. 특히, 옥토폴까지 포함해야 bulk 물질의 단축 회로 탄성 텐서가 수렴하고, 2D 물질의 굽힘 강성(특히 Gaussian 모듈러스)까지 정확히 계산하려면 옥토폴을 넘어서는 고차 다중극자 항까지 필요함을 실증하였다. 구현 측면에서는 기존 DFPT의 복잡성을 회피하면서도, 포스 상수와 전하 응답만으로 충분히 계산할 수 있는 효율적인 워크플로우를 제시한다. 검증 사례에서는 실리콘, NaCl, GaAs, rhombohedral BaTiO₃ 등 3D 결정의 탄성 상수가 실험값과 1 % 이내 차이를 보였으며, 그래핀, h‑BN, MoS₂, InSe 등 2D 물질의 굽힘 강성도 기존 사이클릭 DFT·탄성 모델과 일치한다. 특히, 2D 물질에서 굽힘 변형 시 격자 이완이 강하게 작용한다는 점을 정량화했으며, 이는 기존 평면 고정 모델이 과소평가하는 원인으로 지적된다. 최종적으로, 이 방법은 자동화된 고속 파이프라인을 통해 새로운 기능성 물질의 기계적 특성을 대규모 스크리닝하는 기반을 제공한다.
