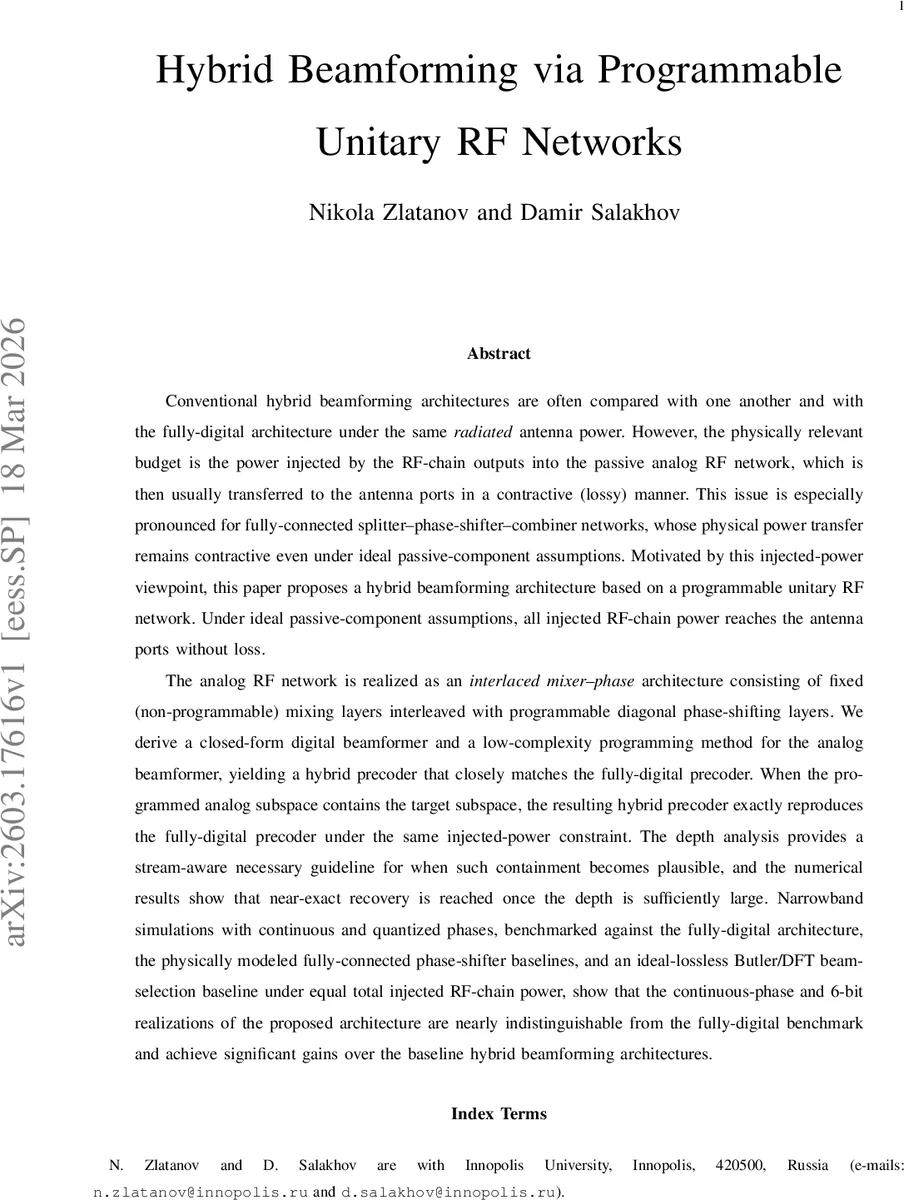

프로그래머블 유니터리 RF 네트워크 기반 하이브리드 빔포밍

초록

본 논문은 RF 체인에서 주입되는 전력을 기준으로 비교하는 새로운 관점을 제시하고, 손실이 없는 유니터리 아날로그 네트워크를 이용한 하이브리드 빔포밍 구조를 설계한다. 고정 믹서와 프로그래머블 대각 위상시프터를 교차 배치한 ‘인터레이스드 믹서‑위상’ 아키텍처를 통해 전력 보존을 보장하면서도 디지털 빔포밍에 근접한 성능을 구현한다. 연속 위상 및 6‑bit 양자화 구현 모두 완전 디지털 기준과 거의 구분되지 않으며, 기존 완전 연결 위상시프터 기반 하이브리드 구조보다 현저히 우수한 결과를 보인다.

상세 분석

이 논문은 기존 하이브리드 빔포밍 연구가 ‘방사 전력’ 기준으로 성능을 비교해 온 점을 비판하고, 실제 RF 시스템에서 가장 중요한 예산인 ‘주입 전력(injected power)’을 기준으로 재평가한다. 전통적인 완전 연결 스플리터‑위상시프터‑컴바이너 네트워크는 이상적인 수동 부품 가정 하에서도 전력 전달이 수축(contractive)되어, RF 체인에서 투입된 전력의 일부가 손실되거나 매칭 회로에 흡수된다. 이러한 손실은 동일 방사 전력으로 정규화하면 감춰지지만, 동일 주입 전력 조건에서는 큰 성능 격차를 만든다.

이를 해결하기 위해 저자는 ‘프로그래머블 유니터리 RF 네트워크’를 제안한다. 네트워크 전체가 유니터리(단위 행렬)이며, r개의 RF 체인만이 입력 포트에 연결되고 나머지 N‑r 포트는 매칭 로드에 종단된다. 유니터리 특성 덕분에 아날로그 빔포머 (F_{RF} = X(\Phi)E_r)는 반유니터리(semi‑unitary)이며, 입력 전력 (|x|^2)가 그대로 안테나 포트로 전달된다(정리 1).

구현 측면에서는 ‘인터레이스드 믹서‑위상’ 구조를 채택한다. 고정된 믹서 행렬 (W)와 M개의 프로그래머블 대각 위상시프터 (D_k(\phi_k))를 교차 배치하여 전체 변환을
(X(\Phi)=W D_M W D_{M-1}\dots W D_1 W) 로 만든다. 각 (D_k)는 위상만 조정 가능하므로 하드웨어 복잡도가 크게 증가하지 않으며, 고정 믹서는 DFT 혹은 복소 해다마드와 같은 잘 조건화된 매트릭스로 선택해 깊이 (M)만큼 늘리면 거의 모든 r‑rank 반유니터리 매트릭스를 근사할 수 있다.

디지털 빔포머는 폐쇄형 해를 제공한다. 목표 채널 매트릭스 (H)와 목표 전송 서브스페이스가 주어지면, 아날로그 서브스페이스가 목표 서브스페이스를 포함하도록 위상 (\Phi)를 프로그래밍하고, 디지털 빔포머는 남은 차원을 최소 제곱 오차 기준으로 정규화된 제로‑포스팅(Zero‑Forcing) 혹은 물리적 전력 제약을 만족하는 형태로 설계한다. 저자는 ‘스트림‑인식 깊이 가이드라인’을 제시해, 목표 서브스페이스를 포함하기 위해 필요한 최소 믹서‑위상 단계 수를 채널 차원과 스트림 수에 따라 정량화한다.

양자화 효과도 분석한다. 연속 위상과 6‑bit 위상 양자화 모두 시뮬레이션에서 거의 동일한 성능을 보이며, 이는 위상 양자화 오차가 유니터리 네트워크의 전력 보존 특성을 크게 해치지 않음을 의미한다.

성능 평가에서는 동일 주입 전력 조건 하에 완전 디지털 빔포밍, 두 개의 물리적으로 모델링된 완전 연결 위상시프터 기반 하이브리드, 그리고 이상적인 손실 없는 Butler/DFT 빔 선택 방식을 벤치마크로 사용한다. 결과는 제안된 구조가 연속 위상 및 6‑bit 구현 모두에서 완전 디지털 기준과 거의 구분되지 않으며, 기존 하이브리드 구조 대비 3‑5 dB 수준의 SNR 향상을 제공함을 보여준다.

결론적으로, 이 논문은 전력 효율성을 근본적으로 개선하면서도 높은 빔포밍 자유도를 제공하는 새로운 하이브리드 아키텍처를 제시하고, 이론적 분석과 실험적 검증을 통해 실용적 설계 가이드라인까지 제공한다.
