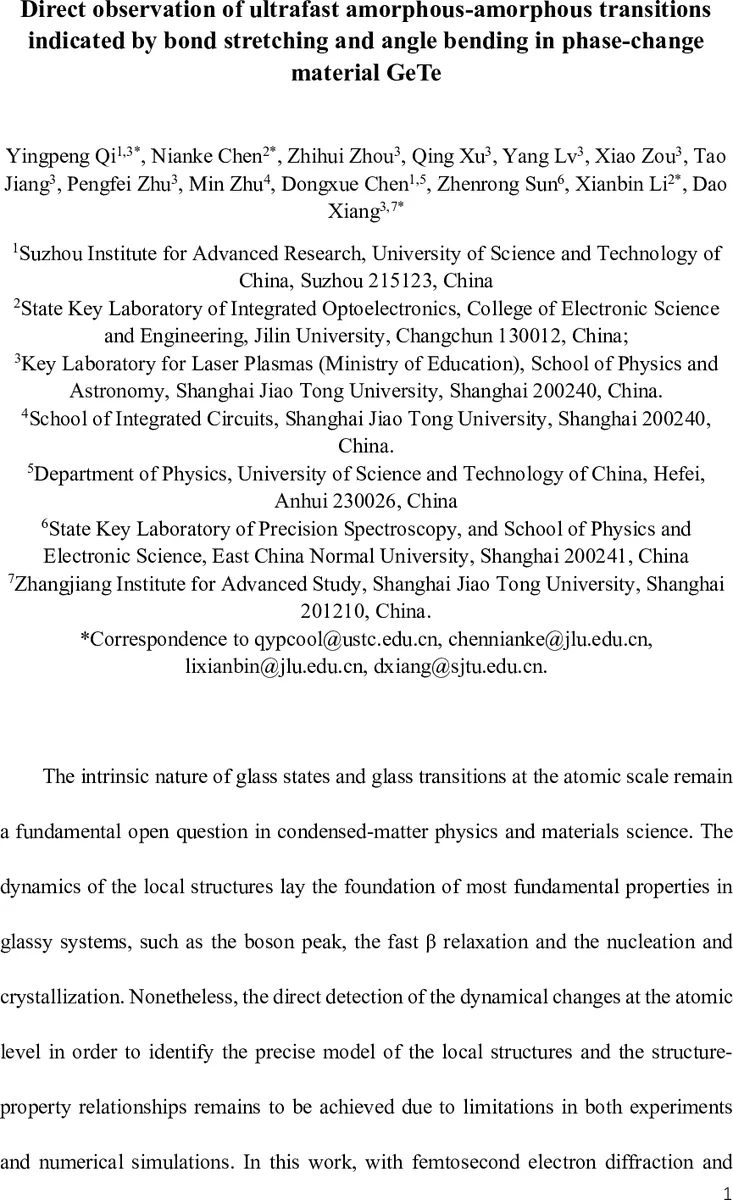

초고속 비정질 전이, GeTe의 결합 신장과 각도 굽힘 직접 관찰

초록

본 연구는 펨토초 전자 회절과 시간 의존 밀도 범함수 이론(TD‑DFT) 분자 동역학을 결합해 비정질 GeTe에서 0.2 ps 이내의 Ge–Te(Ge) 결합 신장과 0.5–2 ps 동안의 Ge–Te(Ge)–Ge 각도 굽힘을 직접 관측하였다. 3.10 THz의 국소 진동 모드가 동반되어 Peierls‑유사 결합 구조의 존재와 유연성을 확인했으며, 이러한 초고속 원자 집단 운동이 보손 피크와 핵생성·결정화 동역학의 원천임을 제시한다.

상세 분석

이 논문은 비정질 상변화 물질인 GeTe의 원자‑스케일 동역학을 최초로 펨토초 전자 회절(femtosecond electron diffraction, FED)으로 실시간 관찰한 점에서 큰 의의를 가진다. 실험은 800 nm 펨토초 레이저 펌프와 ~50 fs 전자 프로브를 이용해 35 K 저온에서 진행되었으며, 이는 열적 잡음을 최소화하고 보손 피크의 저온 특성을 명확히 드러내는 최적 조건이다. 시간 지연에 따른 회절 강도 변화는 두 단계로 구분된다. 첫 번째 단계는 0–0.2 ps 구간에서 Ge–Te(Ge) 결합 길이가 급격히 늘어나면서 강도가 감소하고, 동시에 3.10 THz(≈ 10 meV)의 고유 진동이 나타난다. 이 진동은 기존 결정상 GeTe에서 보고된 3.33 THz Peierls‑왜곡 억제 모드와 일치하며, 비정질 상태에서도 Peierls‑유사 전자극성 결합이 존재함을 증명한다. 두 번째 단계는 0.5–2 ps 구간에서 Ge–Te(Ge)–Ge 삼원자 각도가 점진적으로 변형되는 ‘각도 굽힘’ 현상이다. 이는 ΔPDF 분석에서 4.0 Å 부근(Ge–Ge 거리) 강도가 감소하고 5.4 Å 부근이 증가하는 반전 현상으로 확인되며, 결합 네트워크가 더 넓은 구조적 최소점으로 재배열되는 과정을 의미한다. TD‑DFT MD 시뮬레이션은 실험 관측을 정량적으로 재현하고, 전자 탈정착에 따른 전자‑핵 결합 상호작용 강화가 결합 신장을 유도하고, 이후 다체 상호작용에 의해 각도 굽힘이 진행된다는 메커니즘을 제시한다. 중요한 점은 이러한 초고속 구조 변형이 ‘다중 국부 최소점’(≈ 1.2 Å 범위) 사이를 전이하면서 힘 상수의 무작위 변동을 야기하고, 이는 보손 피크의 과잉 진동 모드(THz 영역)의 근본 원인으로 연결된다는 것이다. 또한, 결함 Ge–Ge ‘잘못된’ 결합이 감소하고 전자 구름이 탈정착됨에 따라 핵생성 전구체가 형성되어 비정질‑결정 전이의 속도 제한을 완화한다는 실용적 시사점도 도출된다. 전체적으로 이 연구는 비정질 물질의 ‘잠재적 에너지 표면(PES)’을 초고속 시간축에서 직접 매핑함으로써, 기존의 정적 구조 분석이나 평균적인 동역학 모델이 포착하지 못했던 미세한 다체 상관 운동을 밝히는 데 성공하였다.
