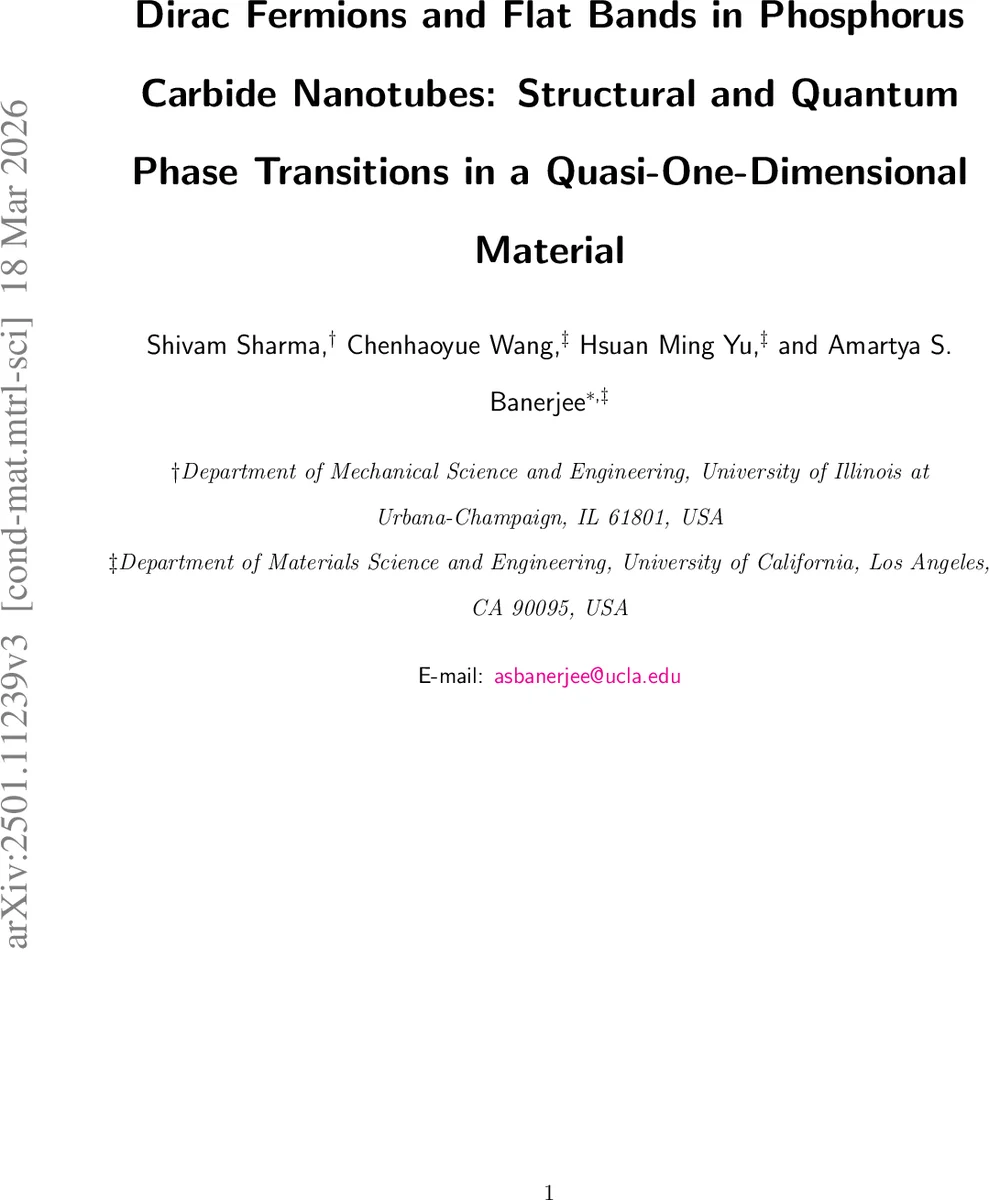

디랙 페르미온과 플랫 밴드가 공존하는 인광탄소 나노튜브

초록

본 연구는 2차원 P₂C₃ 단층을 원통형으로 말아 만든 P₂C₃ 나노튜브(armchair 및 zigzag 형태)의 구조적 안정성, 기계적 탄성, 그리고 전자구조를 최초로 예측한다. 롤업된 구조는 원래 2D 물질이 갖던 honeycomb‑Kagome 격자를 보존하여 페르미 레벨에 디랙 교차점과 다중 플랫 밴드가 동시에 존재한다. 첫 원리 계산과 헬리컬 대칭 적응 DFT를 통해 상온에서의 열안정성, 축 및 비틀림 변형에 대한 탄성 상수, 그리고 큰 압축/신장 하에서 honeycomb‑Kagome → brick‑wall 구조 전이와 연계된 전자상태 변화를 확인하였다. 또한 결함·도핑에 의한 국소 스핀 분할과 스트레인에 따른 자성 조절 가능성을 제시한다. 이러한 특성은 강한 전자 상관효과와 위상학적 현상을 동시에 탐구할 수 있는 1차원 플랫폼으로서 양자 하드웨어와 스핀트로닉스 응용에 큰 잠재력을 가진다.

상세 분석

본 논문은 기존 2차원 P₂C₃ 물질이 보여준 “double Kagome” 밴드 구조를 1차원 나노튜브 형태로 구현함으로써, 디랙 페르미온과 고도로 퇴화된 플랫 밴드가 페르미 레벨에 동시에 존재하는 희귀한 시스템을 제시한다. 롤업 과정에서 P와 C 원자의 p_z 오비탈이 반경 방향으로 배향되어, 원통형 구조에서도 honeycomb‑Kagome 격자의 전자 대칭성을 유지한다. 이를 위해 저자들은 헬리컬 대칭을 활용한 실시간 실공간 DFT(Helical DFT)를 적용했으며, 이는 전통적인 평면 파동 기반 DFT보다 수십 배 적은 원자 수로도 정확한 밴드 구조와 힘 상수를 계산할 수 있게 한다.

구조적 안정성 측면에서, 코히시브 에너지는 나노튜브 반경이 증가함에 따라 –5.35 eV에서 –5.46 eV까지 감소하며, 이는 기존 포스포렌 나노튜브(≈–4.22 eV)와 탄소 나노튜브(≈–8.77 eV) 사이에 위치한다. 이는 합성 가능성을 시사한다. 분자 동역학(AIMD) 시뮬레이션을 315 K에서 10 ps 동안 수행했을 때, 모든 모델이 구조 붕괴 없이 안정적인 에너지 플럭투에이션을 보였으며, 이는 실험적 합성 전 단계에서의 열적 안정성을 뒷받침한다.

기계적 특성에서는 축 변형(±3.3 %)과 비틀림(β≈4.5°/nm) 범위 내에서 에너지-변형 관계가 거의 2차식 형태를 띠어 선형 탄성 거동을 확인했다. 특히 비틀림 강성(k_twist)은 반경이 0.8 nm인 zigzag 튜브에서 207 eV/nm, 반경 1.4 nm인 armchair 튜브에서 956 eV/nm으로, 같은 반경을 갖는 전통적 CNT에 비해 5~15배 낮다. 이는 P₂C₃ 시트 자체의 굽힘 강성(≈0.14 eV)이 그래핀(≈1.5 eV)의 1/10 수준인 점과 연관된다.

전자구조 분석에서는, 롤업된 튜브가 1차원 Brillouin zone에 맞게 밴드가 접히면서도 원래 2D 물질의 디랙 교차점과 다중 플랫 밴드가 그대로 보존된다. 플랫 밴드는 축 및 비틀림 변형에 대해 거의 변형되지 않아 “탄성에 강인한 플랫 밴드”라는 특성을 갖는다. 큰 압축(≈10 %)을 가하면 honeycomb‑Kagome 격자가 brick‑wall 형태로 전이하면서, 디랙 점이 사라지고 플랫 밴드가 재배열되는 복합 구조·양자 상전이가 동시 발생한다. 이는 전자 상관 효과와 위상학적 전이 연구에 새로운 실험 플랫폼을 제공한다.

결함 및 도핑에 대한 계산에서는 탄소 결함이 국소 스핀 극성을 유도하고, 인-탄소 교체 도핑이 스핀 분할을 일으켜 자발적 자성을 발생시킨다. 또한, 외부 스트레인을 가함으로써 이러한 자성의 크기와 방향을 조절할 수 있음을 보였다. 이는 스핀트로닉스 소자, 특히 스트레인-제어형 스핀 필터나 양자 비트 구현에 활용 가능성을 시사한다.

전반적으로, 저자들은 P₂C₃ 나노튜브가 화학적으로 실현 가능한 1차원 물질이며, 디랙‑플랫 밴드 공존, 기계‑전자 연계, 그리고 스트레인-조절 자성이라는 다중 기능을 제공한다는 점을 체계적으로 입증하였다. 이러한 특성은 강한 전자 상관 현상, 비정통적인 초전도·강자성, 그리고 위상학적 절연체·반강자성 등 복합 양자 현상을 탐구할 수 있는 새로운 실험 및 이론 연구의 출발점이 될 것이다.
