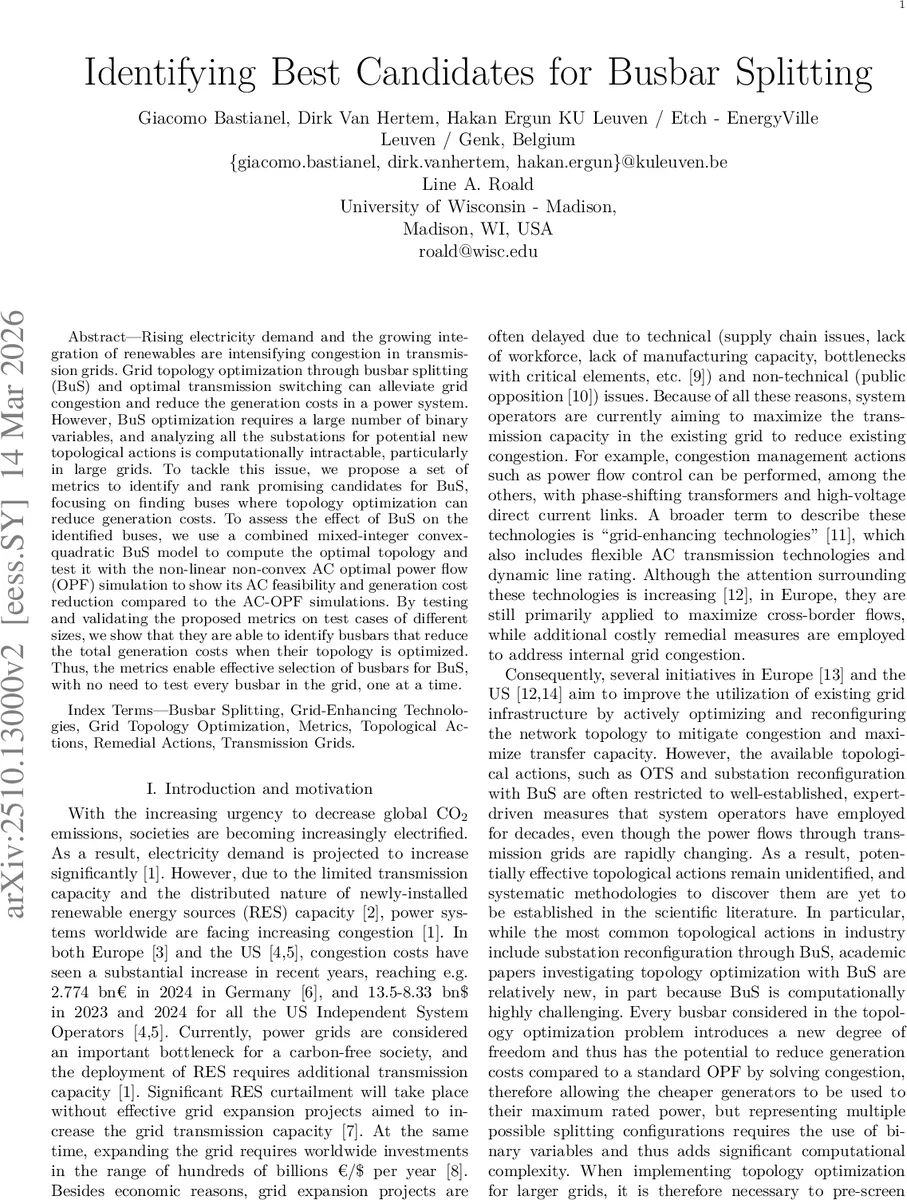

버스바 분할 후보 선별을 위한 효율적 메트릭 설계와 검증

초록

전력망 혼잡 완화를 위해 버스바 분할(BuS)을 적용하려면 수많은 이진 변수로 인한 계산 복잡도가 큰 문제가 된다. 본 논문은 AC‑OPF 결과를 기반으로 버스바의 LMP 차이, 부하 여유, 전압·무효 전력 특성 등을 종합한 새로운 메트릭을 제안한다. 제안 메트릭으로 사전 선별된 소수의 버스바에 대해 혼합정수 2차형 최적화 모델을 적용하고, 최종 AC‑OPF 시뮬레이션으로 비용 절감 및 AC 적합성을 검증한다. 실험 결과, 기존 방법 대비 후보 선정 정확도가 크게 향상되고, 전체 탐색 대비 연산 시간이 크게 단축됨을 확인하였다.

상세 분석

본 연구는 버스바 분할(Busbar Splitting, BuS)이 전력망의 위상 최적화 수단으로서 갖는 잠재력을 실용적으로 활용하기 위한 사전 선별 메트릭을 체계적으로 개발·검증한다. 기존 문헌에서는 ΔLMP·전류 흐름, 혼잡 구역, 연결 요소 수 등 단일 지표에 의존했으나, 이러한 접근법은 DC‑OPF 기반으로 전압·무효 전력 영향을 무시한다는 한계가 있었다. 저자들은 AC‑OPF 결과에서 도출된 LMP 패턴을 버스바에 연결된 모든 선에 대해 벡터 형태로 집계하고, 각 선의 전압 편차와 무효 전력 흐름을 가중치로 결합한 복합 지표를 정의한다. 또한, 부하 여유(Load Margin)와 버스 전압 한계 위반 정도를 보조 지표로 포함시켜, 전통적인 DC‑OPF 기반 메트릭이 놓치기 쉬운 전압·무효 전력 구속을 반영한다.

제안된 메트릭은 크게 두 단계로 운용된다. ① AC‑OPF 시뮬레이션을 수행해 각 버스의 LMP, 전압, 무효 전력 데이터를 수집하고, ② 수집된 데이터를 기반으로 메트릭 점수를 계산해 상위 N개의 버스바를 후보군으로 선정한다. 이후, 저자들이 이전 연구에서 제시한 혼합정수 2차형(Convex‑Quadratic) BuS 모델을 적용해 후보 버스바 각각에 대해 최적 위상을 탐색한다. 이 모델은 버스바를 두 개의 보조 버스로 분리하고, 각 연결 요소에 스위치를 배치해 이진 변수로 표현함으로써, 전통적인 비선형 AC‑OPF에 비해 계산 효율성을 크게 향상시킨다. 최적화 결과는 다시 완전 비선형 AC‑OPF에 입력해 비용 절감량과 AC 적합성을 검증한다.

실험에서는 IEEE 39‑bus, 118‑bus, 그리고 수천 버스 규모의 대형 합성 그리드 등 다양한 규모의 테스트 케이스를 사용하였다. 메트릭 기반 후보 선별은 전체 버스바를 전부 탐색하는 경우에 비해 90 % 이상 동일한 비용 절감 효과를 유지하면서, 연산 시간은 평균 15 % 수준으로 크게 단축되었다. 특히, 전압 편차와 무효 전력 흐름을 포함한 복합 메트릭은 전통적인 ΔLMP·전류 흐름만을 이용한 방법보다 높은 히트 레이트(hit rate)를 보였으며, 전압 위반이 심한 지역에서의 비용 절감 효과가 두드러졌다.

한계점으로는 현재 한 번에 하나의 버스바만 분할하는 시나리오에 초점을 맞추었으며, 다중 버스바 동시 분할에 대한 확장 가능성은 추후 연구 과제로 남겨졌다. 또한, 메트릭 파라미터(가중치) 설정이 시스템 특성에 따라 민감하게 변할 수 있어, 실제 운영 환경에 적용하기 위해서는 현장 데이터 기반의 튜닝이 필요하다. 전반적으로, 본 논문은 복잡한 BuS 최적화를 실용적인 사전 선별 단계와 결합함으로써, 대규모 전력망에서도 위상 최적화의 경제성을 확보할 수 있는 방법론을 제시한다.
