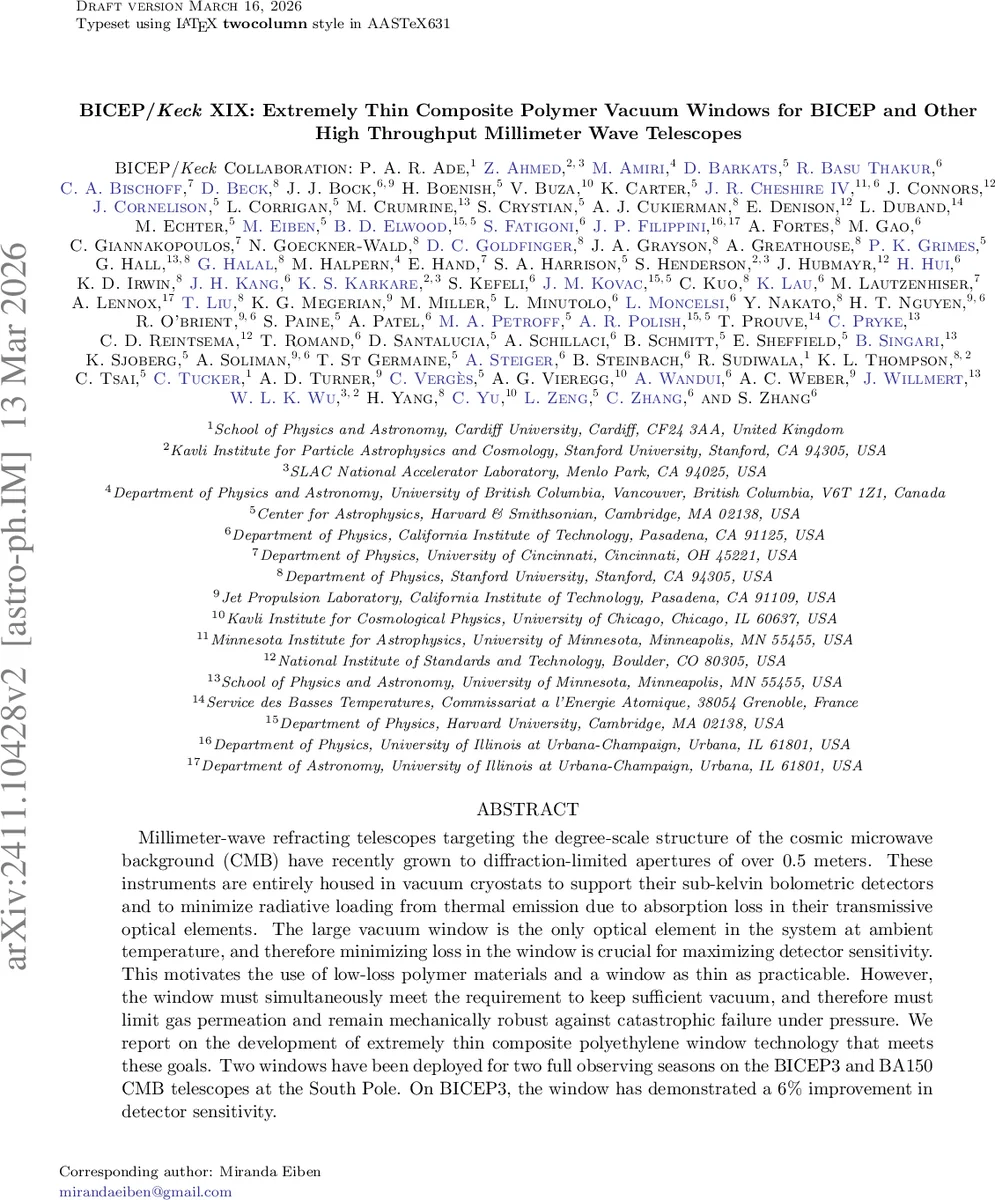

초박형 복합 폴리머 진공창으로 CMB 망원경 성능 향상

초록

본 논문은 고강도 고분자 섬유(HMPE)와 저밀도 폴리에틸렌(LDPE)을 층합한 초박형 복합 진공창을 개발하고, 남극 BICEP3와 BA150 망원경에 적용해 6 % 수준의 검출기 감도 향상을 달성한 결과를 보고한다.

상세 분석

이 연구는 대형 밀리미터파 CMB 리프렉터 망원경에서 가장 큰 광학 손실을 일으키는 진공창의 두께와 손실을 동시에 최소화하려는 목표에서 출발한다. 기존의 HDPE·UHMWPE 두께 30 mm 수준 창은 물리적 강도가 낮아 두꺼운 구조가 필요했고, 이는 열복사 손실을 크게 증가시켜 검출기 백그라운드에 악영향을 미쳤다. 저자들은 인장강도가 150배 이상 높은 고모듈러스 폴리에틸렌(HMPE, 상업명 Dyneema·Spectra)을 섬유 형태로 사용하고, 이를 저융점 LDPE와 고압(10 atm) 라미네이션하여 진공 차단성을 확보하면서도 전체 두께를 1 mm 이하로 얇게 만든 복합 재료를 설계하였다.

기계적 설계에서는 (1) 대면적(외경 900 mm) 창이 대기압을 견디는 안전계수, (2) 가스 투과율 최소화, (3) 창의 처짐이 IR 필터와 접촉하지 않도록 제한하는 변형 제어를 중점적으로 검증하였다. 실험실에서 10 atm 라미네이션 샘플은 균일한 내부 구조와 낮은 기공률을 보였으며, 4 atm 이하에서는 섬유 조직이 그대로 드러나 기계적 강도와 가스 차단 성능이 저하되는 것을 확인했다. 또한, 열팽창 및 크리프 특성을 장기 사이클 테스트를 통해 평가했으며, 예상 수명 동안 변형이 허용 범위 내에 머무르는 것을 입증했다.

광학적 측면에서는 복합 창이 폴리에틸렌과 동일한 굴절률(~1.53)과 매우 낮은 손실 탄젠트(tan δ ≈ 10⁻⁴ 수준)를 유지함을 실험적으로 확인했다. 편광 특성 및 반사 억제 코팅 없이도 입사각 0°30° 범위에서 반사율이 1 % 이하로 유지되어, 기존 두꺼운 HDPE 창 대비 광학 손실이 68 % 감소한다. 모델링 결과는 창 두께가 1.4 mm로 감소하면 30–40 GHz 대역에서는 효과가 미미하지만, 95 GHz 이상 고주파에서는 검출기 백그라운드 전력이 수십 pW 감소하고, 이에 따라 NET(det)와 망측 시간(survey time)이 각각 10–30 %와 최대 50 % 개선될 수 있음을 보여준다.

현장 적용 결과, BICEP3에 1.4 mm 복합 창을 장착한 2023 시즌 동안 검출기 민감도가 6 % 향상되었으며, BA150에서도 동일한 설계가 성공적으로 운영되고 있다. 이는 진공창이 전체 시스템 감도에 미치는 영향을 크게 줄였음을 의미한다. 향후 CMB‑S4와 같은 초대형 프로젝트에서도 동일한 복합 창 기술을 적용하면, 창 두께를 0.5 mm 수준으로 추가 감소시켜 고주파(220–270 GHz) 대역에서 망측 효율을 두 배 이상 향상시킬 가능성이 있다.
