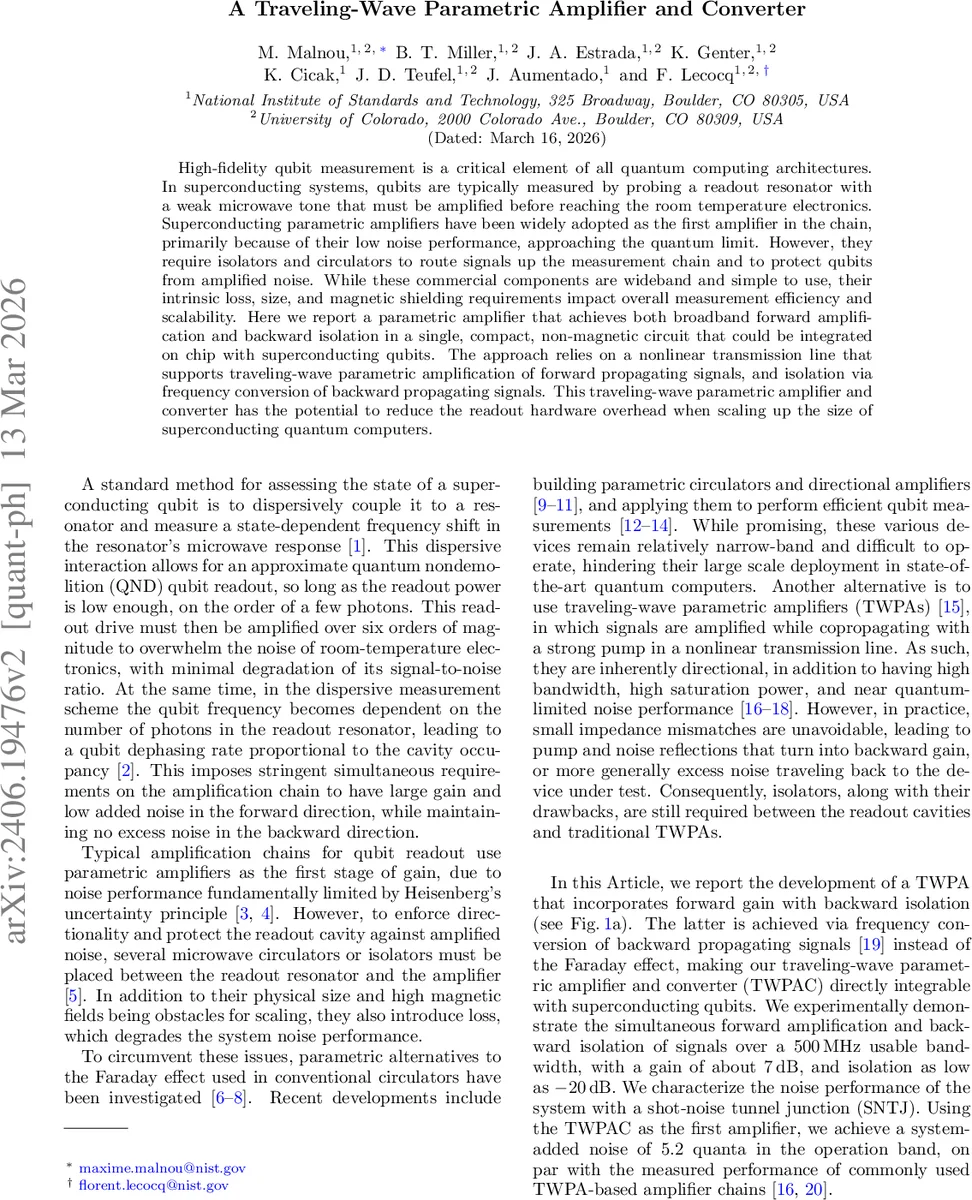

통합형 여행파 파라메트릭 증폭기와 변환기

초록

본 논문은 초전도 양자컴퓨터의 읽기 회로에 필수적인 저잡음 증폭을 제공하면서 동시에 역방향 신호를 주파수 변환을 통해 격리하는 새로운 여행파 파라메트릭 증폭기(TWPA‑C)를 제안한다. 2 cm 길이의 비선형 전송선로에 주입된 두 개의 펌프를 이용해 전방에서는 7 dB 정도의 이득을, 후방에서는 20 dB 이하의 격리를 500 MHz 대역폭에 걸쳐 구현했으며, 시스템 추가 잡음은 5.2 쿼anta 수준으로 측정하였다.

상세 분석

이 연구는 초전도 양자컴퓨터의 읽기 체인에서 필연적으로 사용되는 마이크로파 circulator와 isolator의 부피·손실·자기 차폐 문제를 근본적으로 해결하고자 한다. 저자들은 전류 바이어스된 비선형 전송선(line)을 설계했으며, 각 유닛 셀은 단일 Nb/Al‑AlOx/Nb 조셉슨 접합(임계전류 I_c≈5 µA)과 저손실 a‑Si 유전체(탄젠트 손실 δ≈4×10⁻⁴)를 이용한 접지 커패시터로 구성된다. 2 cm 길이에 2650개의 셀이 배열되어 50 Ω 특성 임피던스와 진공광속의 약 2 %에 해당하는 위상 속도를 제공한다.

전방 증폭(Parametric Amplification, PA)과 후방 격리(Frequency Conversion, FC)를 동시에 구현하기 위해 두 개의 강력한 펌프를 사용한다. PA 펌프는 ω_a≈14 GHz(≈2·ω_s)에서 작동해 신호 ω_s≈7 GHz와 아이들러 ω_i=ω_a−ω_s를 공동 증폭한다. 반면 FC 펌프는 ω_c≈3.15 GHz(실험적으로 최적화된 값)에서 작동해 후방으로 들어오는 신호를 ω_d=ω_s−ω_c(≈3 GHz) 혹은 ω_u=ω_s+ω_c(≈12 GHz)로 변환한다. 변환된 주파수는 설계된 정지대역(stopband) 안에 위치해 전송선로를 통과하지 못함으로써 효과적인 격리를 제공한다.

위상 매칭은 주기적 커패시터 변조와 6셀마다 삽입된 탱크 회로를 통해 구현된다. 이 구조는 5 GHz와 10 GHz 부근에 정지대역을 형성하고, 신호 대역(6–8 GHz)에서는 PA 펌프와 아이들러가 위상 매칭을 만족하도록 설계되었다. 이론 모델(CME)은 3‑웨이 믹싱을 기본으로 하여 전방에서 약 20 dB, 후방에서 10 dB 정도의 이득·격리를 예측했지만, 실제 실험에서는 7 dB 이득과 −20 dB 격리(800 MHz 대역) 정도가 관측되었다. 차이는 4‑웨이 믹싱(4WM) 효과와 비이상적인 파라미터 분포, 임피던스 불일치, 펌프 고갈 등에 기인한다.

시간 영역 시뮬레이션(WRspice)에서는 조셉슨 비선형 전류‑위상 관계와 모든 모드 간 믹싱을 포함해 실험 결과와 정량적으로 일치하였다. 다만, 유전체 손실은 시뮬레이션에 포함되지 않아 비펌프 전송 손실이 약 2 dB 정도 차이로 나타난다.

노이즈 측정에서는 Shot‑Noise Tunnel Junction(SNTJ)을 이용해 시스템 추가 잡음 N_sys를 추정했으며, 최대 이득 구간에서 평균 5.2 쿼anta(≈1.7 쿼anta는 TWPA‑C 자체 기여)로, 기존 TWPAs와 동등한 수준을 보였다. 이는 1 dB 압축점이 −90 dBm 정도임을 고려하면, 양자 한계에 근접한 저잡음 증폭기로서 실용성을 입증한다.

전반적으로 이 장치는 비자성, 집적 가능한 구조로서 대규모 초전도 양자칩에 직접 탑재될 수 있으며, 기존의 외부 circulator/isolator를 대체함으로써 시스템 복잡도와 열·자기 부하를 크게 감소시킬 잠재력을 가진다. 향후 고이득·넓은 대역폭 구현을 위한 임피던스 매칭 최적화와 4WM 억제 기술이 연구 과제로 남는다.
