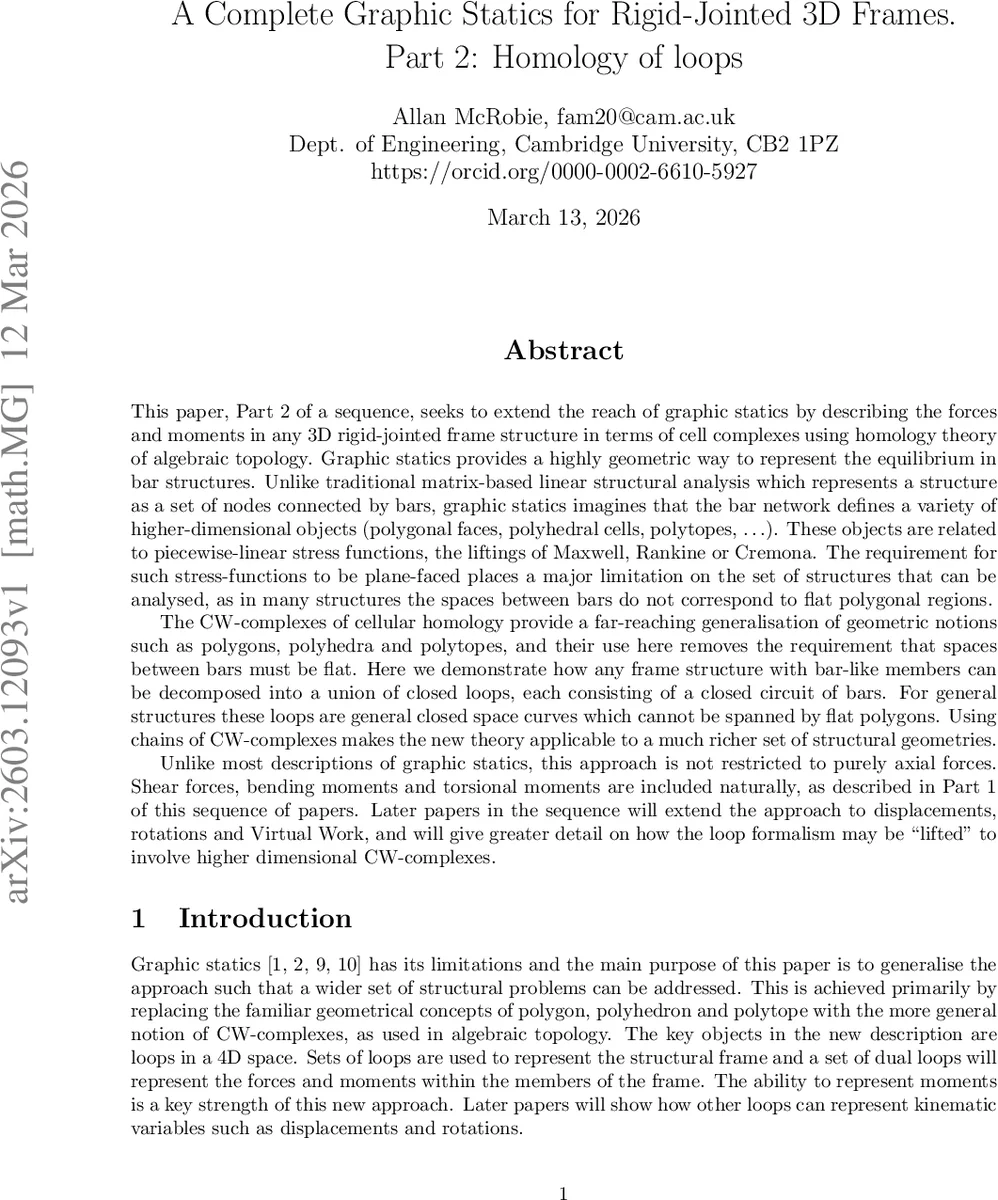

3차원 강체 프레임을 위한 그래픽 정역학 동형론적 루프와 셀룰러 호몰로지

초록

본 논문은 3차원 강체 조인트 프레임 구조의 자력과 모멘트를 셀룰러 호몰로지를 이용해 폐곡선(루프)으로 분해하고, 각 루프에 대한 4차원 확장 응력 공간의 이중 루프를 정의함으로써 전통적인 행렬 해석을 넘어서는 그래픽 정역학 체계를 제시한다.

상세 분석

이 연구는 그래픽 정역학이 2차원 트러스에서 평면 다면체를 이용해 자체 응력을 시각화하는 전통적 한계를 3차원 구조로 확장한다는 점에서 혁신적이다. 저자는 구조를 먼저 유향 그래프 X(정점 v와 간선 e)로 모델링하고, 정점 집합에 자유 아벨 군 C₀, 간선 집합에 자유 아벨 군 C₁을 부여한다. 경계 연산자 ∂:C₁→C₀는 각 유향 간선의 끝점에서 시작점을 뺀 형태로 정의되며, ∂의 핵(kernel)은 ∂(t)=0인 모든 사이클, 즉 루프를 형성한다. 이러한 사이클은 순서에 무관한 아벨 군 원소이므로, 전통적인 경로 연결 개념과 달리 임의의 순서로 간선을 나열해도 동일한 루프를 표현한다.

구조 전체의 사이클 공간을 기반으로 하기 위해 저자는 스패닝 트리를 선택한다. 트리는 사이클을 포함하지 않으므로, 트리에 포함되지 않은 각 비트리 간선은 트리 내의 경로와 결합해 하나의 기본 사이클을 만든다. 따라서 기본 사이클의 수는 e − v + 1이며, 이는 전통적인 정역학에서 알려진 “자체 응력의 자유도”와 일치한다.

핵심적인 확장은 이러한 기본 사이클 각각에 대해 4차원 확장 응력 공간(3차원 물리 공간 + 응력 함수 차원 h)에서 이중 루프를 정의한다는 점이다. 4차원 공간의 6가지 기본 이중면(i∧j, j∧k, k∧i, i∧h, j∧h, k∧h)에 대한 투영 면적은 각각 세 축 방향의 힘 성분과 세 축에 대한 모멘트 성분을 제공한다. 즉, 하나의 이중 루프는 해당 구조 루프에 작용하는 전체 응력 결과(힘 + 모멘트)를 한 번에 기술한다. 이는 파트 1에서 제시된 단일 루프에 대한 이중 루프 개념을 일반 구조에 적용한 것으로, 복합적인 3차원 프레임에서도 모든 자체 응력 상태를 완전하게 기술한다는 의미다.

또한, 트리 외의 비트리 간선을 절단하고 그 절단면에 6개의 독립적인 응력 결과(힘 3·축, 모멘트 3·축)를 적용하면, 절단된 비트리 간선이 정의한 사이클에 자체 응력이 발생한다. 따라서 전체 구조의 자체 응력 자유도는 6·(e − v + 1)으로, 이는 기존의 Maxwell‑Calladine 카운트와 일치한다.

이론적 틀은 셀룰러 호몰로지의 장점을 활용한다. 셀룰러 복합체(CW‑complex)는 평면 다각형이나 다면체와 달리 비평면적인 공간을 허용하므로, 기존 그래픽 정역학이 요구하던 “평면 면” 가정이 사라진다. 결과적으로 복잡한 곡면 형태의 구조, 곡선형 바, 혹은 비정형 셀 구조도 동일한 방식으로 분석 가능해진다.

마지막으로 저자는 이론을 시각적 그래픽 정역학과 연결하기 위해 “리프팅(lifting)” 개념을 도입한다. 4차원 이중 루프는 3차원 형태 다이어그램에 대한 리프팅으로 해석될 수 있으며, 이는 구조 설계자가 힘·모멘트 분포를 직관적으로 파악하도록 돕는다. 향후 파트 3, 4에서는 변위·회전·가상 일(work)까지 확장될 예정이며, 고차원 CW‑complex를 이용한 보다 정교한 시각화가 기대된다.
