이온 도핑으로 광자기능 강화한 2차원 반강자성체

초록

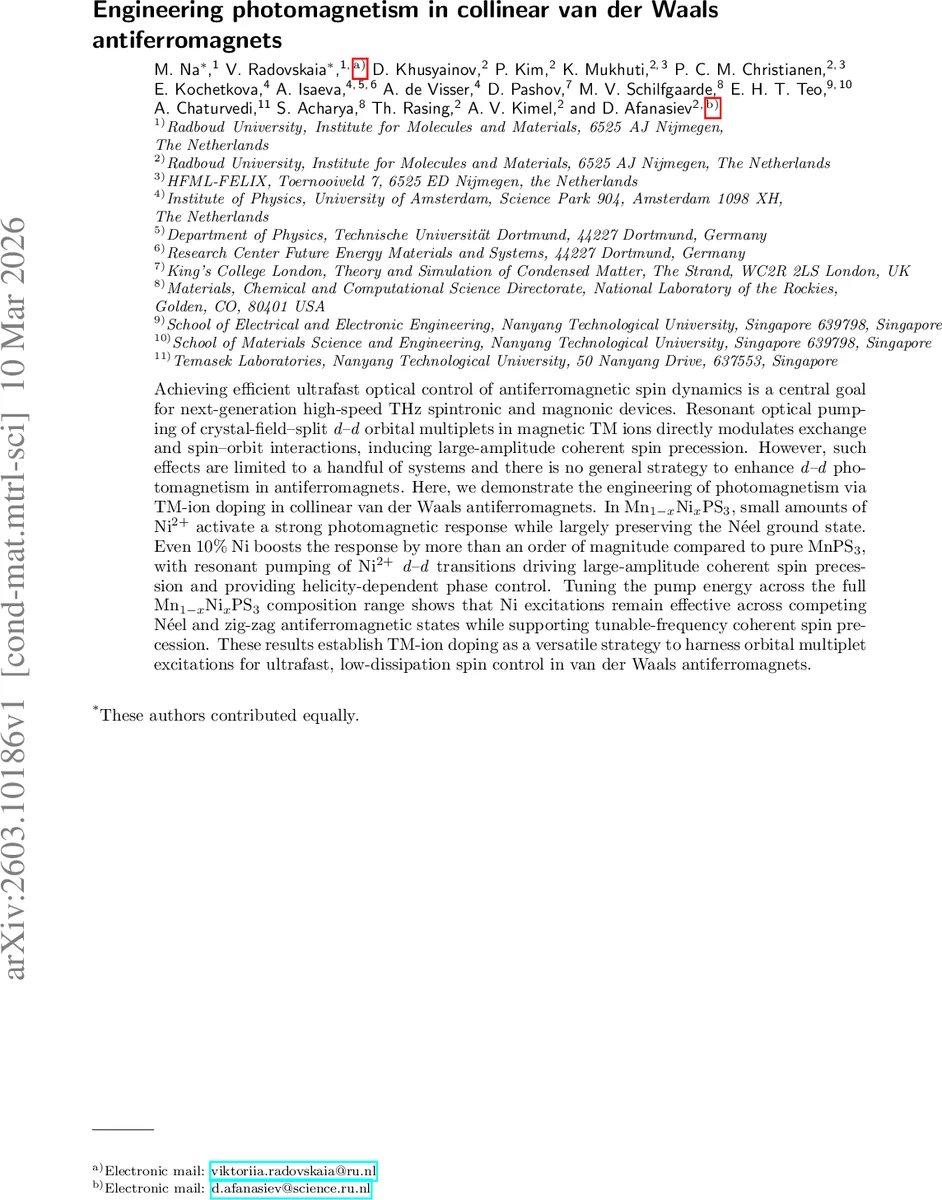

Mn₁₋ₓNiₓPS₃에서 소량의 Ni²⁺을 도핑하면 d‑d 전이 흡수가 크게 강화되어, 10 % 수준에서도 순수 MnPS₃ 대비 10배 이상 강한 코히런트 스핀 프리시전이 발생한다. Ni²⁺의 특정 3A₁g 다중극 전이가 스핀‑궤도 결합을 효율적으로 변조하고, 광 펌프의 편광에 따라 위상 제어가 가능함을 보여준다.

상세 분석

본 연구는 전이금속 이온(Ni²⁺, Mn²⁺)의 d‑d 전자 전이를 이용한 광자기 제어 메커니즘을 체계적으로 규명하고, 이를 합금 형태(Mn₁₋ₓNiₓPS₃)에서 ‘이온 도핑’이라는 전략으로 구현한다는 점에서 혁신적이다. 첫째, MnPS₃와 NiPS₃는 동일한 2차원 VdW 구조를 갖지만, Mn²⁺(3d⁵)와 Ni²⁺(3d⁸)의 전자 배치 차이로 인해 각각 Néel형과 zig‑zag형 반강자성(AFM) 구성을 띤다. 이 구조적·자기적 차이는 전이금속 이온이 형성하는 결정장(CF) 분할과 스핀‑궤도 상호작용에 직접적인 영향을 미친다.

둘째, 실험에서는 0.8–2.4 eV 범위의 펌프 광을 가변적으로 적용해 각 이온의 d‑d 다중극 전이를 선택적으로 흡수시켰다. Ni²⁺의 3A₁g 전이는 상대적으로 약한 흡수 크기에도 불구하고, 파동함수가 S‑리간드와의 혼성화가 최소화된 ‘고국소화’된 형태이며, 전이 후에 남는 궤도 각운동량이 스핀과 강하게 결합한다는 QS‑GW 계산 결과가 뒷받침된다. 이 전이는 스핀‑플립을 직접 일으키지는 않지만, 교환 상수와 자기 이방성을 순간적으로 변조해 대규모 코히런트 마그논(45 GHz, 25 GHz 등)을 유도한다.

셋째, Mn²⁺의 4T₁g 전이는 스핀 플립(ΔS = 1)을 포함하지만, 오실레이터 강도가 매우 약하고 파동함수가 리간드와 강하게 혼성화돼 전자-스핀 결합 효율이 낮다. 따라서 같은 펌프 플루언스(6 mJ cm⁻²)에서도 Mn²⁺ 전이에 의한 스핀 프리시전은 거의 관측되지 않는다. 이는 ‘광 흡수 강도’보다 ‘전이 후 전자 구름의 국소성·궤도 각운동량’이 광자기 효과를 좌우한다는 중요한 교훈을 제공한다.

넷째, Ni 함량을 10 %까지 낮추어도 (x = 0.1) Ni²⁺ 전이가 주도적인 광자기 응답을 보이며, 이는 Néel형 AFM이 유지되는 Mn‑rich 영역에서도 동일하게 적용된다. Ni 함량이 35 %가 되면 교환 상수와 이방성이 변해 마그논 주파수가 45 GHz→25 GHz로 낮아지지만, 전반적인 진폭은 여전히 Mn²⁺ 전보다 10배 이상 크다.

다섯째, 펌프 편광(헬리시티) 의존성 실험에서 Ni²⁺ 전이에 대한 위상 제어가 가능함을 확인했다. 이는 광자기 제어가 단순히 진폭 증폭에 그치지 않고, 스핀 파동의 위상까지 정밀하게 조작할 수 있음을 의미한다.

결론적으로, 전이금속 이온 도핑은 (i) 전이 강도와는 독립적인 ‘효율적인 전자‑스핀 결합 전이’를 선택적으로 도입, (ii) 자성 구조(Néel vs zig‑zag)를 보존하거나 미세 조정, (iii) 광 펌프 파라미터(에너지, 편광)와 결합해 초고속(THz) 스핀 제어를 구현하는 다목적 플랫폼을 제공한다. 이러한 전략은 VdW 반강자성체뿐 아니라, 다른 2D·3D 전이금속 화합물에도 일반화될 가능성이 크다.
