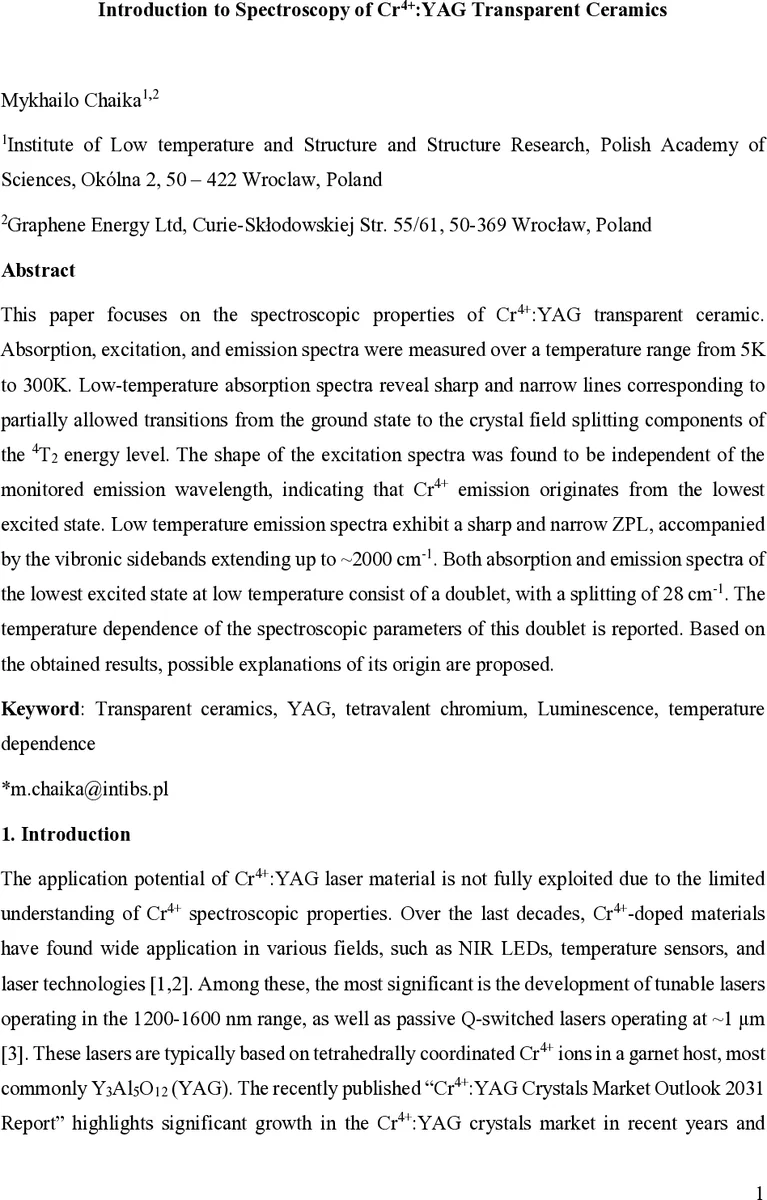

크롬 4가 양이온 YAG 투명 세라믹의 저온 분광 특성 및 이중선 기원 분석

초록

본 연구는 5 K–300 K 온도 범위에서 Cr⁴⁺가 도핑된 YAG 투명 세라믹의 흡수, 여기 및 발광 스펙트럼을 정밀히 측정하고, 저온에서 관찰되는 28 cm⁻¹의 이중선(split) 현상의 온도 의존성을 규명한다. 실험 결과는 이중선이 결정 구조의 비대칭성 혹은 다중 Cr⁴⁺ 중심에 기인할 가능성을 제시한다.

상세 분석

본 논문은 크롬 4가 양이온(Cr⁴⁺)이 사면체 사이트에 자리잡은 Y₃Al₅O₁₂(YAG) 투명 세라믹의 광학적 특성을 온도에 따라 체계적으로 조사하였다. 저온(5 K) 흡수 스펙트럼에서는 4T₂ 레벨의 결정장 분할에 대응하는 매우 날카롭고 좁은 피크들이 나타났으며, 이는 부분적으로 허용된 전이(ΔS = 0, 전기쌍극자 허용)임을 의미한다. 여기 스펙트럼의 형태가 모니터링 파장의 변화에 무관한 점은 발광이 최저 여기된 ³B₂(³T₂) 레벨(≈7875 cm⁻¹, 1269 nm)에서만 일어나며, 비방사성 비활성 레벨을 거쳐 재결합한다는 기존 3‑레벨 모델을 재확인한다.

저온 발광에서는 제로 포톤 라인(ZPL)이 뚜렷하게 관찰되고, 약 2000 cm⁻¹까지 확장되는 진동 사이드밴드가 동반된다. 특히 ZPL과 그 주변 피크가 28 cm⁻¹ 간격의 이중선(doublet)으로 분리되는 현상이 두드러지며, 온도가 상승함에 따라 두 피크의 강도 비와 전체 폭이 변한다. 이러한 이중선은 (i) 사면체 사이트의 D₂d 비대칭에 의한 전자 레벨 분할, (ii) 스핀‑궤도 상호작용에 의한 미세 분할, (iii) 서로 다른 방향성을 가진 Cr⁴⁺ 중심(예:
