압력으로 얻은 신비한 자석, MnSb2의 복잡한 자기 세계

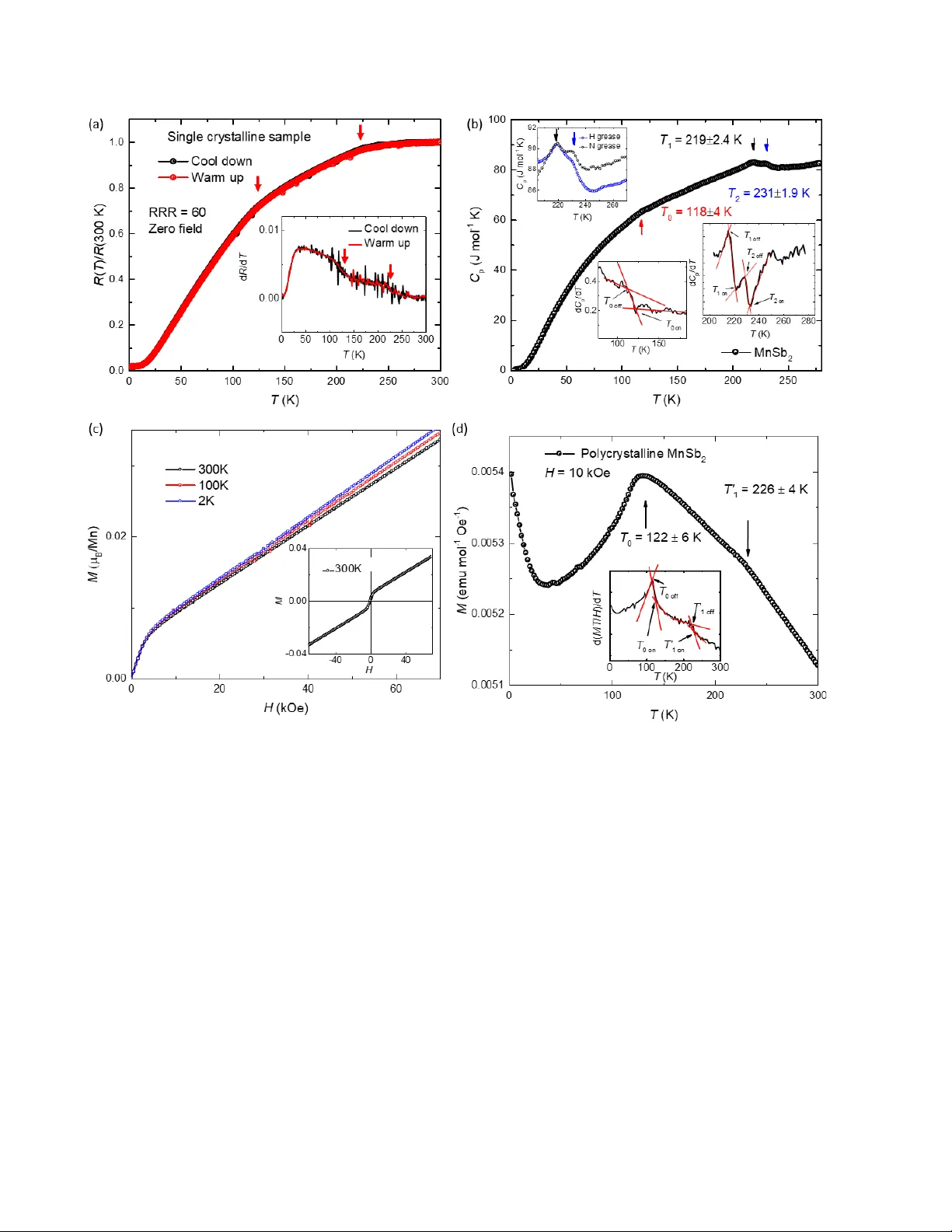

본 논문은 고압 합성 기술을 이용하여 thermodynamically metastable 상태인 마르카사이트 구조 MnSb₂의 단결정을 성공적으로 제조하고, 그 구조적, 열적, 전기적, 자기적 성질을 종합적으로 분석한 연구 결과를 제시한다. 먼저, 3.3 GPa, 490°C 조건에서 cubic multi-anvil press를 이용하여 MnSb₂를 합성했다. 생성된 단결정은 상온 대기압에서 450-500K까지 장기간 안정적으로 유지될 수 있음을 자기화 측정과 가열 후 X선 회절 분석을 통해 확인했다. 열용량 측정에서는 약 118K(T0), 219K(T1), 231K(T2)에서 세 곳의 이상을 관찰했으며, 이 중 T1과 T2는 220K 근처의 상전이와 관련된 것으로 보인다. 전기 저항 측정에서도 125K와 220K 부근에서 기울기 변화가 확인되어 열용량 결과와 일관된다. 자기화율 측정에서는 뚜렷한 강자성 히스테리시스가 관찰되지 않았으며, 관측된 작은 네트 모멘트는 약 1% 미만의 불순물 상(Mn₁.₁Sb)에 기인한 것으로 판단된다. 가장 중요한 결과는 중성자 회절 실험에서 도출되었다. 200K 이하에서 핵 Bragg peak 외에 새로운 magnetic Bragg peak이 나타나 자기 질서의 발생을 직접적으로 증명했다. Rietveld 정련 결과, 자기 구조는 단순한 나선형보다는 스핀 밀도파 형태에 가깝지만, 여러 모델이 가능한 복잡한 형태임을 보였다. 200K에서의 자기 전파 벡터는 q = (0, 0.3975, 0.3783)이며, 온도가 감소함에 따라 b 성분이 0.5에 가까워져 변조가 변화한다. 정련된 Mn의 순서 모멘트는 최대 약 2 μ_B 정도이며, 주로 collinear하게 배열되어 있고 c축 방향으로의 기울기는 미미한 것으로 나타났다. 높은 온도와 낮은 온도에서 자기 모델을 달리해야 한다는 점은 이 시스템의 자기 질서가 강한 온도 의존성을 가짐을 강조한다. 제1원리 계산은 실험 결정 구조를 바탕으로 수행되었다. 계산 결과, 반강자성(AFM) 상태가 비자성(NM) 상태보다 약 80.79 meV/원자단위셀 낮은 에너지를 가져 가장 안정적이었으며, 강자성(FM) 상태도 NM보다 안정했다. AFM 상태에서 Mn의 국부 모멘트는 2.81 μ_B로 계산되었다. 전자 구조 계산은 NM 상태에서 페르미 준위 근처의 평편한 띠가 전자적 불안정성을 초래하는 반면, AFM 상태에서는 이 띠가 페르미 준위 아래로 내려가 유사격자가 형성되어 더 안정화됨을 보여주었다. 이 AFM 상태는 넷 자화는 없지만 시간역전대칭을 깨뜨리므로, 낮은 대칭성의 결정에서 알터마그네티즘 현상이 나타날 수 있는 조건을 만족시킨다. 종합적으로, 이 연구는 고압 안정화 기술을 통해 화학적으로 깨끗한 마르카사이트 MnSb₂ 단결정을 제공했으며, 이 물질이 복잡한 비공진 자기 질서를 보임을 발견했다. 특히, 무네트 반강자성과 낮은 대칭성의 조합은 알터마그네티즘이라는 새로운 자기 상태를 탐구하기 위한 이상적인 플랫폼으로 MnSb₂를 부각시킨다.
