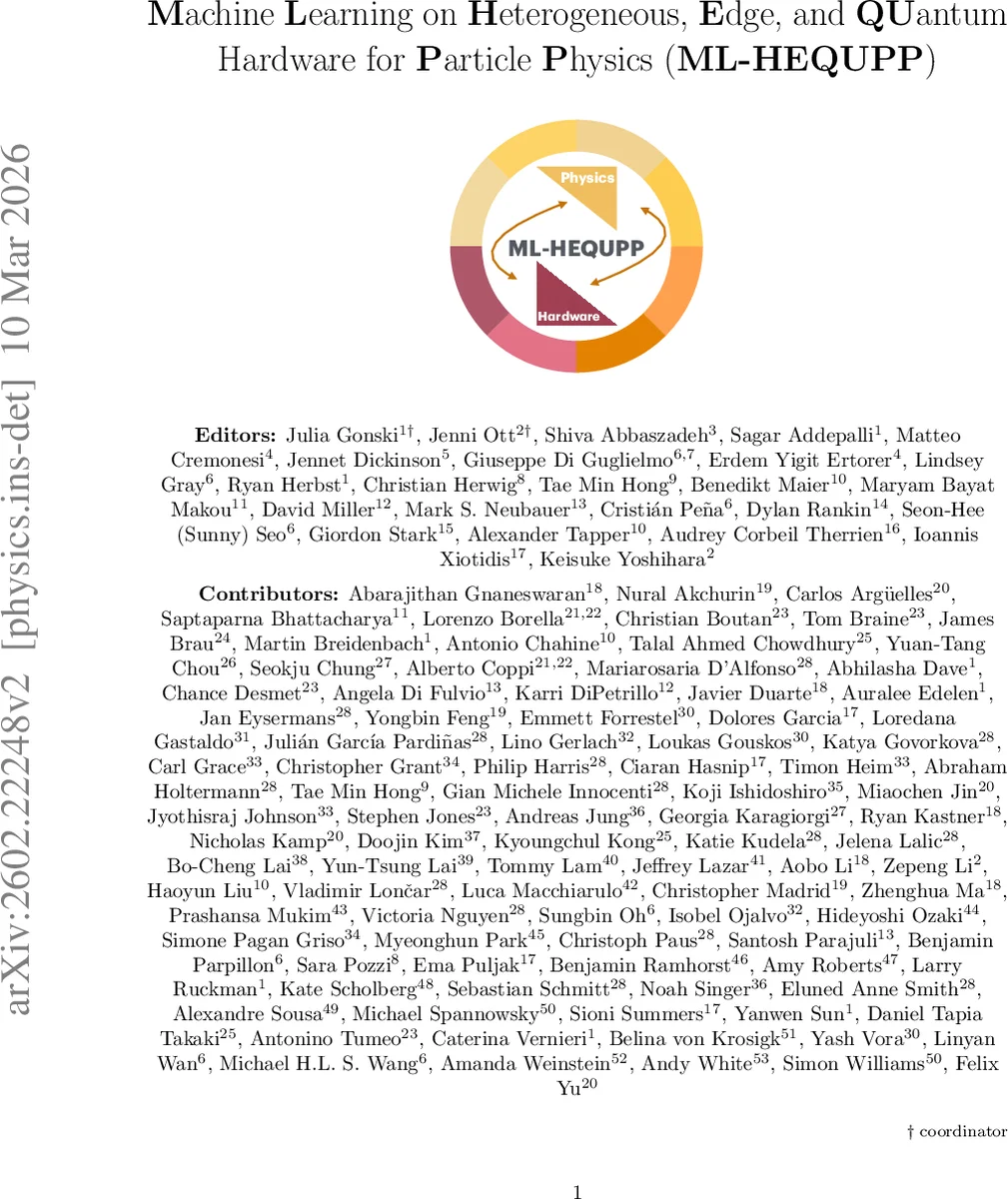

입자 물리학을 위한 이기종 엣지 양자 하드웨어 머신러닝

초록

차세대 입자 물리 실험은 초고속·초대용량 데이터와 극한 환경에 직면한다. 이를 실시간으로 처리하고 물리적 통찰을 얻기 위해 AI/ML, 최신 실리콘 마이크로일렉트로닉스, 양자 알고리즘·프로세서를 결합한 이기종·엣지·양자 하드웨어 플랫폼이 필요하다. 본 백서는 이러한 기술들의 현황을 정리하고, ASIC·FPGA·양자칩·아날로그 컴퓨팅 등 다양한 하드웨어와 그에 맞는 알고리즘·코디자인 전략을 제시한다. 또한 콜라이더, 다크 매터, 뉴트리노, 가속기 등 주요 물리 응용 분야별 적용 사례와 향후 R&D 로드맵을 제안한다.

상세 분석

본 논문은 입자 물리학 데이터 획득의 급격한 스케일업을 해결하기 위한 ‘ML‑HEQUPP’라는 통합 연구 프레임워크를 제시한다. 핵심은 AI/ML 모델을 센서‑프론트엔드와 바로 결합하는 ‘엣지 인퍼런스’를 구현함으로써 데이터 전송량을 최소화하고 실시간 트리거링을 가능하게 하는 것이다. 이를 위해 ASIC 설계에서는 전용 신경망 가속기(AIML65P1)와 픽셀‑레벨 신호 처리, 아날로그 뉴럴넷을 이용한 저전력 전처리 회로가 제안된다. FPGA 영역에서는 hls4ml, CGRA4ML, SLA‑C와 같은 고수준 합성 툴을 활용해 유연한 파이프라인을 구축하고, 결정 트리 기반 경량 모델을 엣지에 배치하는 전략이 논의된다.

양자 기술은 두 가지 축으로 접근한다. 첫째, 현재 IBM, Google, Rigetti 등에서 제공하는 초전도·이온 트랩 기반 양자 프로세서의 성능 특성을 정리하고, 양자 머신러닝(예: 변분 회로, 양자 그래프 뉴럴넷)과 고전 모델의 하이브리드 학습을 제안한다. 둘째, 양자 센서(광자‑기반, 초전도 마이크로와이어 검출기 등)와 양자 네트워킹을 이용해 초고감도 측정 및 실시간 데이터 압축을 구현한다.

아날로그 컴퓨팅 파트에서는 신호‑대역폭·전력 효율성을 극대화하기 위해 뉴로모픽 회로와 연산‑인‑메모리(Compute‑in‑Memory) 구조를 검토한다. 특히 저온·고방사선 환경에서 동작 가능한 재구성 가능한 하드웨어(RF‑SoC)와 이기종 파이프라인(디지털·아날로그·양자 결합) 설계가 강조된다.

응용 측면에서는 (1) 콜라이더 트래킹·버텍스·칼로리미터에서 실시간 패턴 인식 및 트리거, (2) 다크 매터 탐색에서 초저전력 AI 기반 스캔 및 양자 증폭기 자동 튜닝, (3) 뉴트리노 LArTPC와 DUNE에서 초저지연 초저전력 ML 트리거와 이상 탐지, (4) 양자 센서를 활용한 입자 트래킹 및 방사성 붕괴 감지, (5) 가속기 빔 최적화와 X‑ray FEL 제어 등에 적용 사례를 상세히 제시한다.

마지막으로, 인력 양성, 오픈소스 툴 체인, DOE·CERN·산업 협력 모델, 그리고 단기·중기·장기 R&D 로드맵을 제시함으로써 학계·국가·산업 간 시너지 창출 방안을 제시한다. 전체적으로 본 백서는 하드웨어‑소프트웨어‑알고리즘의 공동 설계(co‑design) 필요성을 강조하고, 전통적인 CPU‑GPU 중심의 워크플로를 넘어 이기종·엣지·양자 통합 아키텍처로의 전환을 촉구한다.
