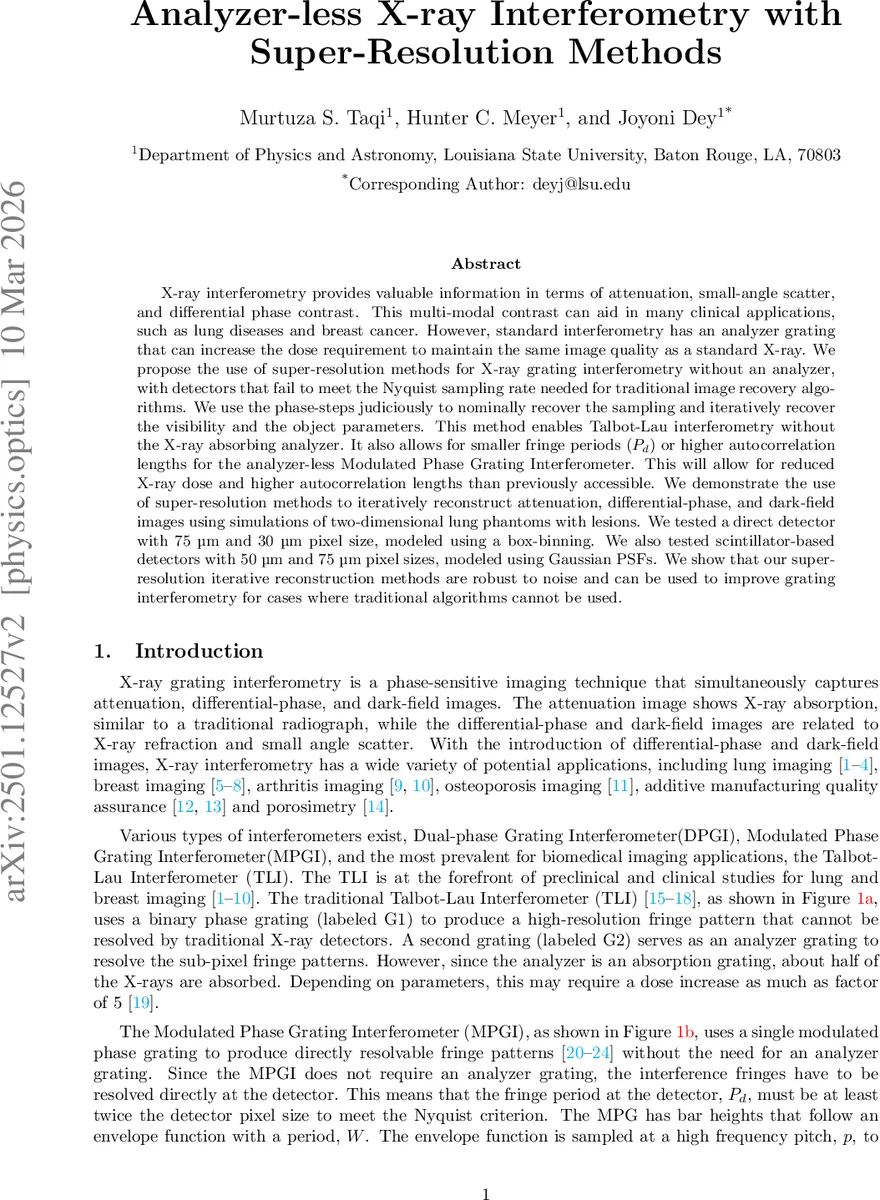

분석기 없는 X선 간섭계의 초해상도 재구성

초록

본 논문은 분석기(Analyzer) 그레이팅을 제거하고, Nyquist 한계 이하의 검출기로도 초해상도 기법을 적용해 Talbot‑Lau 및 Modulated Phase Grating 간섭계를 구현한다. 위상 스텝을 이용한 인터레이싱과 반복 최적화를 통해 감쇠, 미분 위상, 다크필드 영상을 복원하며, 시뮬레이션 결과 낮은 방사선량과 향상된 자동 상관 길이(ACL)를 확인하였다.

상세 분석

이 연구는 X선 그레이팅 간섭계에서 가장 큰 효율 저하 요인인 흡수형 분석기 그레이팅을 물리적으로 없애는 동시에, 검출기의 샘플링 한계(픽셀 크기)보다 작은 프린지 주기(Pd)를 해상도 보강(super‑resolution) 기법으로 보완한다는 점에서 혁신적이다. 기존 Talbot‑Lau Interferometer(TLI)는 G2 분석기 그레이팅이 프린지를 서브픽셀 수준으로 변조하지만, 이 과정에서 약 50 % 이상의 X선이 흡수돼 선량이 크게 증가한다. 반면 Modulated Phase Grating Interferometer(MPGI)는 분석기 없이 직접 프린지를 검출기에 투사하지만, 프린지 주기가 검출기 픽셀보다 최소 2배 커야 Nyquist 조건을 만족한다는 제약이 있다. 저자들은 이 제약을 ‘위상 스텝을 검출기 자체를 미세 이동시켜’ 구현함으로써, 각 스텝에서 얻은 저해상도(LR) 이미지를 x‑방향으로 인터레이싱(interlacing)해 명목상 고해상도(HR) 이미지(Iobj, Ir)를 만든다. 그러나 인터레이싱만으로는 블러(픽셀 포인트 스프레드 함수)와 노이즈가 남아 프린지 가시성(visibility)이 크게 감소한다. 따라서 두 단계의 반복 재구성(iterative reconstruction)을 도입한다. 첫 단계에서는 레퍼런스 이미지 Ir에 대해 픽셀 블러를 역전파(deconvolution)하는 과정을 반복 최적화하여 가시성을 복원하고, 복원된 파라미터 A(x,y), B(x,y), φ0(x,y)를 얻는다. 두 번째 단계에서는 이 복원된 레퍼런스를 고정하고, 객체 파라미터 µT(감쇠), tph(미분 위상), S(다크필드) 를 동시에 추정한다. 여기서는 전통적인 0차·1차 푸리에 성분 기반 추정과 유사하게, 먼저 평균(0차)으로 µT를, 그 다음 1차 성분으로 tph와 S를 순차적으로 업데이트한다. 최적화는 최대우도(ML)와 Huber 손실을 결합한 비용함수를 사용해 적응형 그래디언트, 뉴턴, 준뉴턴 등 여러 알고리즘을 시험했으며, 수렴 속도와 정확도 사이의 균형을 고려해 최적 조합을 선택하였다.

시뮬레이션에서는 2‑D 폐 모델(병변 포함)을 사용해 다양한 검출기 구성을 테스트했다. 직접 검출기(direct detector)는 75 µm와 30 µm 픽셀을 박스‑바이닝(box‑binning)으로 블러를 모사했으며, 간접 검출기(indirect detector, scintillator 기반)는 50 µm와 75 µm 픽셀에 가우시안 PSF를 적용했다. 각 경우에 포아송 노이즈를 추가해 실제 촬영 상황을 재현하였다. 결과는 초해상도 재구성법이 픽셀 크기보다 작은 프린지 주기(Pd)를 효과적으로 복원하고, 기존 알고리즘이 실패하는 저해상도 상황에서도 감쇠·미분 위상·다크필드 영상을 정량적으로 복원함을 보여준다. 특히 30 µm 픽셀 직접 검출기에서는 기존 TLI 대비 약 3배 낮은 방사선량으로 동일한 이미지 품질을 달성했으며, MPGI에서는 프린지 주기를 0.5배 이하로 줄여 자동 상관 길이(ACL)를 크게 향상시켰다. 또한, 반복 재구성 과정에서 노이즈 억제 효과가 관찰돼, 저선량·고노이즈 환경에서도 안정적인 파라미터 추정이 가능함을 확인하였다.

이 연구는 두 가지 중요한 임상·기술적 파급 효과를 가진다. 첫째, 분석기 그레이팅을 제거함으로써 시스템 복잡도와 비용을 크게 낮추고, 방사선 선량을 절감한다. 둘째, 초해상도 기법을 통해 기존 검출기의 물리적 한계를 넘어서는 프린지 해상도를 구현함으로써, 더 작은 W(그레이팅 바 폭)와 큰 자동 상관 길이를 동시에 달성할 수 있다. 이는 폐와 같은 저밀도 조직의 다크필드 대비를 강화하고, 작은 병변 검출에 유리한 조건을 제공한다. 향후 실제 실험 장비에 적용하고, 3‑D 회전 촬영(CT)과 결합한다면, 초해상도 기반의 저선량 X선 간섭 CT가 새로운 진단 패러다임을 열 수 있을 것으로 기대된다.
