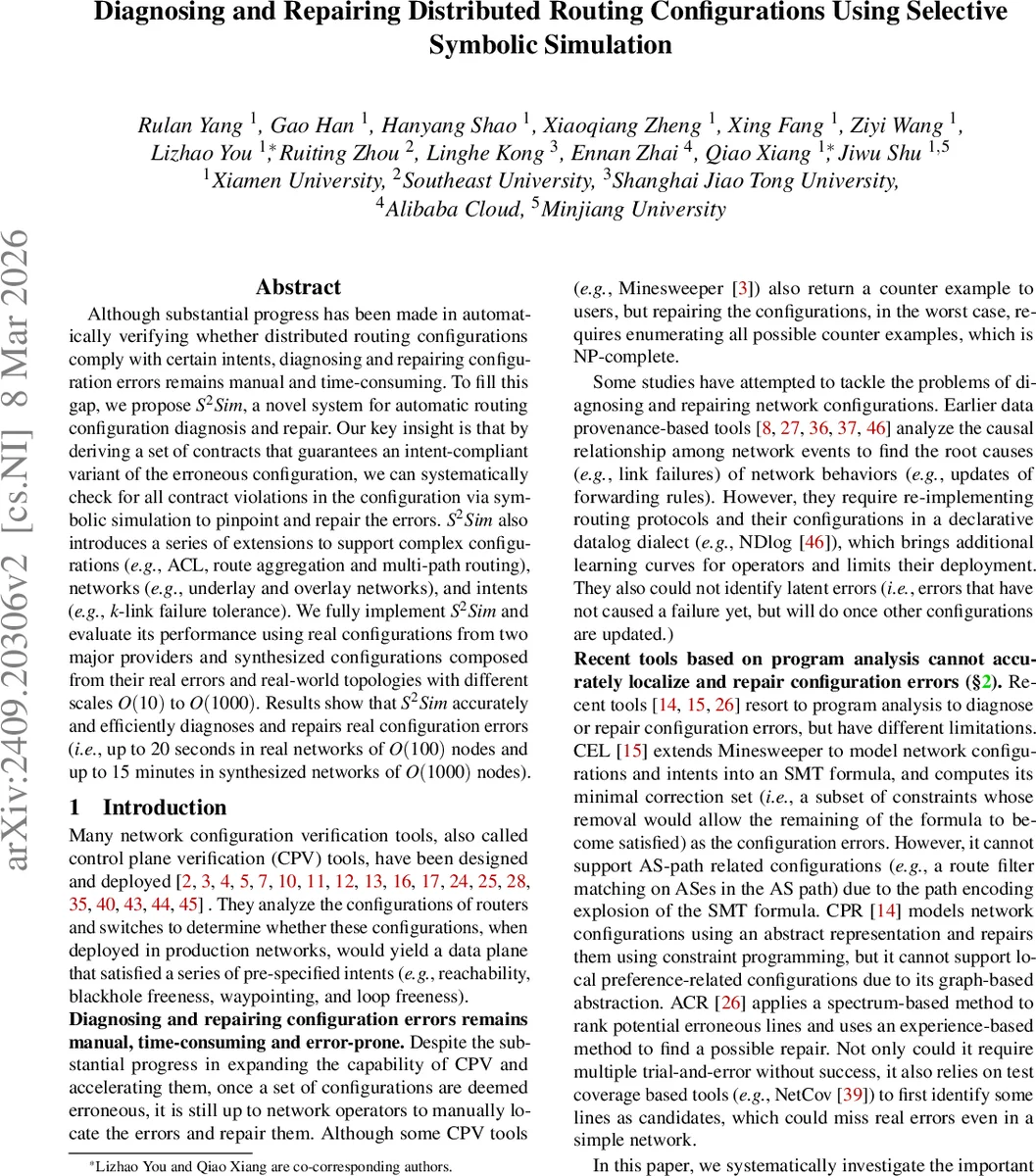

선택적 심볼릭 시뮬레이션 기반 라우팅 설정 자동 진단 및 수정

초록

S²Sim은 라우팅 설정의 의도 위반을 자동으로 찾아내고, 계약(contracts) 기반의 선택적 심볼릭 시뮬레이션을 통해 오류 위치를 정확히 식별한 뒤 제약 프로그래밍으로 최소 변경 패치를 생성한다. 복합 프로토콜, ACL, 경로 집계, 다중 경로 및 k‑링크 장애 내성을 모두 지원하며, 100 ~ 1000 노드 규모의 WAN·DCN에서 수초에서 수십 분 내에 진단·수정을 완료한다.

상세 분석

본 논문은 라우팅 설정 오류 진단·수정 분야의 근본적인 패러다임 전환을 제시한다. 기존 CPV 도구들은 의도 위반 여부만 판단하고, 오류 위치를 찾기 위해서는 수작업 혹은 비효율적인 카운터예시 열거에 의존한다. S²Sim은 “계약”이라는 추상화 레이어를 도입한다. 계약은 라우터의 피어링, 수입·수출 정책, 선호도 결정 등 라우팅 프로세스의 각 Boolean 조건을 의미한다. 오류가 있는 설정을 그대로 심볼릭하게 실행하면서 계약 위반을 탐지하고, 위반된 계약을 강제 만족하도록 시뮬레이션 흐름을 전환함으로써 의도에 부합하는 데이터 플레인을 점진적으로 구축한다. 이 과정에서 원본 설정과 의도‑부합 설정 사이의 차이를 최소화하도록 DFA‑곱셈 기반 알고리즘이 사용되며, 위반된 계약과 직접 연결된 설정 조각을 매핑해 오류를 정확히 로컬라이징한다.

복합 환경 지원을 위해 S²Sim은 가정‑보장(assume‑guarantee) 프레임워크를 적용한다. 언더레이와 오버레이가 서로 다른 라우팅 프로토콜(OSPF, BGP 등)을 사용할 경우, 언더레이를 올바르게 동작한다고 가정하고 오버레이를 진단·수정한 뒤, 오버레이의 정상 동작을 언더레이의 새로운 의도로 반영한다. 이렇게 단계적 분해는 모델 크기를 크게 줄이고, 프로토콜 간 상호작용을 명시적으로 다룰 수 있게 한다.

또한 k‑링크 장애 내성을 계약에 포함시켜, 특정 수의 링크 실패가 발생해도 의도가 유지되도록 설계한다. 이는 장애 시나리오마다 별도의 시뮬레이션을 수행하는 대신, 장애에 강인한 데이터 플레인을 미리 생성하고 해당 플레인에 대한 계약을 도출함으로써 구현된다.

실험 결과는 두 주요 서비스 제공업체의 실제 WAN·DCN 설정과, 실제 토폴로지를 기반으로 합성된 10 ~ 1000 노드 규모의 네트워크에서 검증되었다. WAN 환경에서는 평균 10 초 이하, DCN에서는 20 분 이하의 시간으로 모든 오류를 정확히 진단하고 최소한의 패치를 제시한다. 이는 기존 도구가 오류 위치를 찾지 못하거나, 과도한 수동 작업을 요구하던 상황과 크게 대비된다.

핵심 기여는 (1) 계약 기반의 선택적 심볼릭 시뮬레이션 프레임워크, (2) 다중 프로토콜·다중 레이어 네트워크에 대한 가정‑보장 진단·수정 메커니즘, (3) k‑링크 장애 내성을 포함한 포괄적 의도 지원, (4) 제약 프로그래밍을 통한 최소 변경 패치 자동 생성이다. 이러한 설계는 네트워크 운영자의 작업 부하를 크게 감소시키고, 실시간 혹은 근실시간 네트워크 관리에 실용적인 솔루션을 제공한다.
