다중성분 합금의 빈자리와 자기간격 원자 결함을 위한 일반 통계적 프레임워크

초록

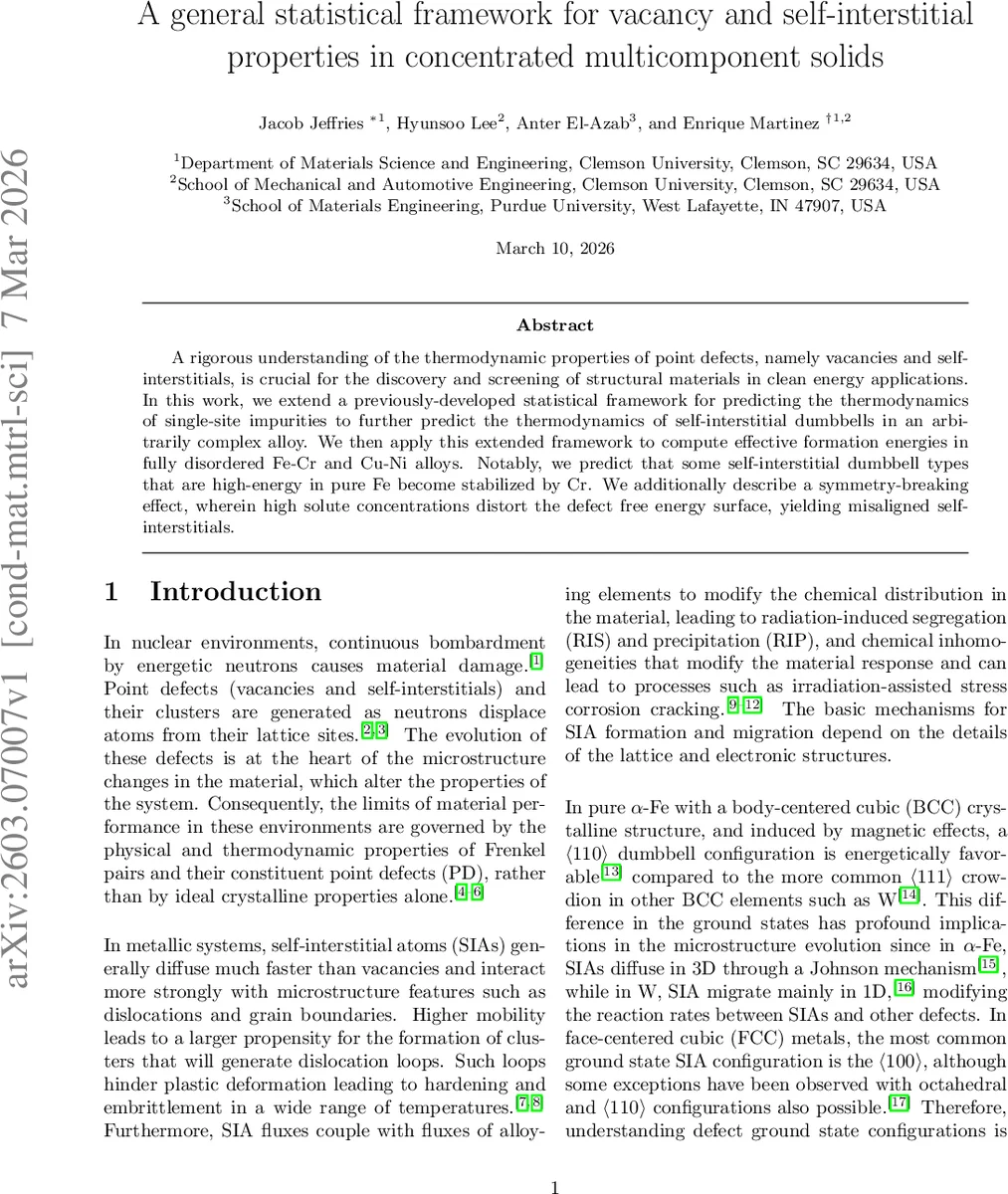

본 연구는 기존 단일점 불순물 통계 모델을 확장하여 복잡한 다성분 합금에서 빈자리와 자기간격 원자(자기-인터스티셜) 결함의 열역학적 특성을 예측한다. BCC Fe‑Cr 및 FCC Cu‑Ni 무질서 합금에 적용해 효과적인 형성 에너지를 계산하고, Cr이 고에너지 ⟨110⟩ 자기간격을 안정화시키며, 고농도 용질이 결함 자유에너지 지형을 비대칭적으로 변형시켜 ‘misaligned’ 자기간격을 유도함을 밝혀냈다.

상세 분석

이 논문은 결함을 ‘희귀 마이크로상태’로 보고, 대규모 합금에서 각 격자점 σ에 대해 원자 점유, 빈자리, 그리고 α‑α′ 쌍이 형성하는 ⟨n⟩ 방향의 자기간격(dumbbell) 세 가지 마이크로상태를 정의한다. 각 마이크로상태의 에너지는 원자간 포텐셜(예: EAM)으로부터 얻으며, 그라디언트 자유 에너지(레전드르 변환)를 사용해 그랜드 캐노니컬 확률 p∝exp(−βĒ) 로 표현한다. 여기서 화학 퍼텐셜 μ는 전체 합금 조성을 반영한다.

특히, 다성분 무질서 합금에서는 격자 대칭(O_h 등)이 용질 배치에 의해 파괴돼 동일한 기하학적 방향이라도 서로 다른 화학 환경을 갖는 ‘고유 마이크로상태’가 다수 생성된다. 저자들은 이러한 마이크로상태를 ‘대칭 등가 클래스’로 묶어, ⟨n⟩ 방향과 {α,α′} 원소쌍의 조합으로 정의된 고유 자기간격 종류만을 평균화한다. 이를 통해 결함 농도 x_{⟨n⟩,{α,α′}}와 빈자리 농도 x_v를 구하고, β에 대한 로그 미분으로 효과 형성 자유에너지 E_form을 도출한다(E_form = −∂lnx/∂β).

수식 전개는 마이크로상태 집합 M을 결함 집합 χ와 기준 집합 χ° 로 분할하고, 각각의 란다우 자유에너지 Ω_χ, Ω_χ° 를 도입해 p(χ)≈exp
