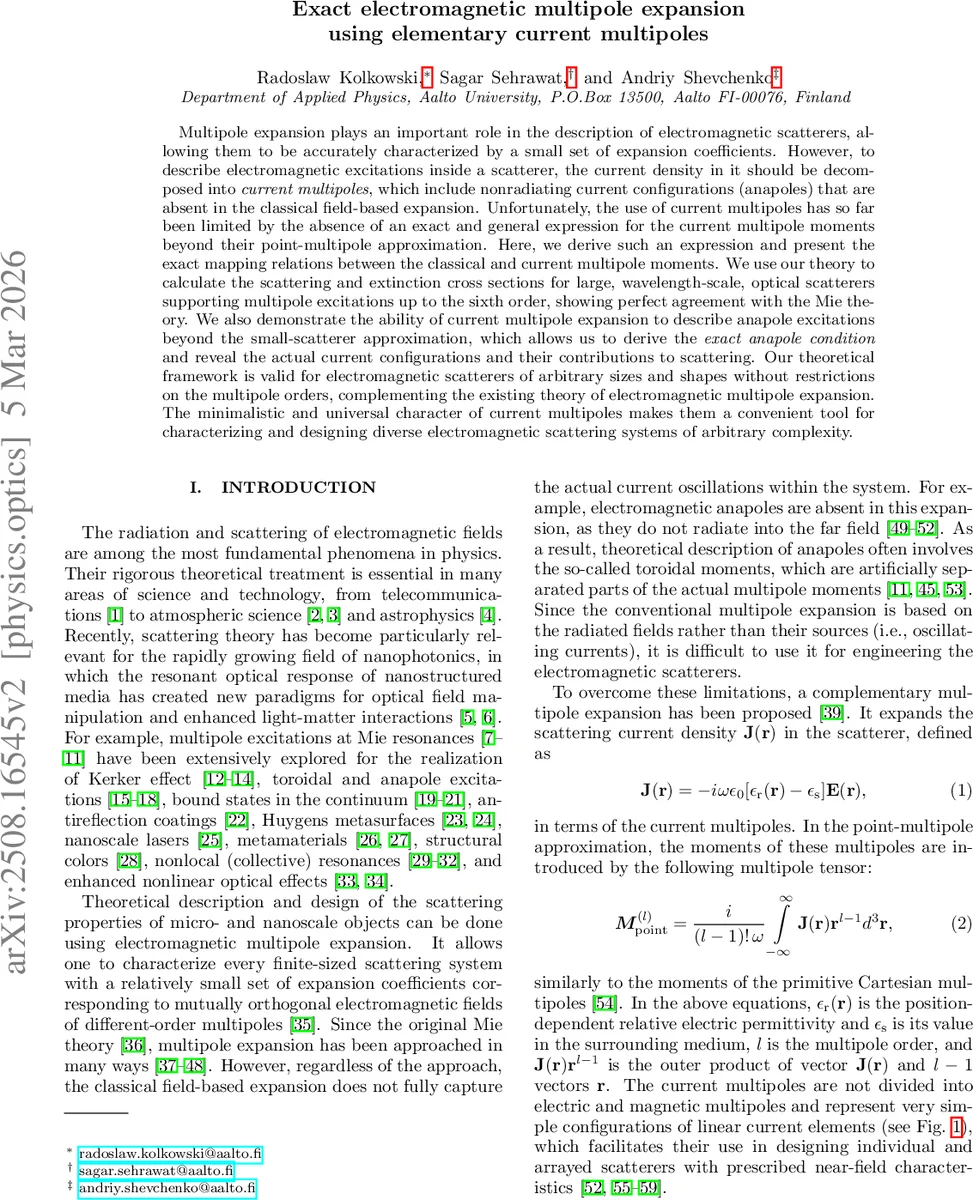

정밀 전자기 다중극 전개를 위한 전류 다중극의 정확한 표현

초록

본 논문은 전류 밀도에 기반한 전류 다중극을 이용해 전자기 산란체를 정확히 기술하는 새로운 이론을 제시한다. 기존의 장 기반 다중극 전개가 비복사 전류 구성(아나폴)을 놓치는 문제를 해결하기 위해, 파장 규모 이상의 임의 형태 물체에 적용 가능한 일반적인 전류 다중극 모멘트 식을 유도하고, 이를 고전 전기·자기 다중극 계수와 정확히 매핑한다. 실리콘 및 은 구체에 대한 수치 검증을 통해 Mie 이론과 완전 일치함을 보였으며, 아나폴 조건을 일반화하여 실제 전류 구성을 명시한다.

상세 분석

이 연구는 전자기 산란 문제를 전류 밀도 J(r) 의 다중극 전개로 재구성함으로써, 기존 장 기반 전기·자기 다중극이 포착하지 못하는 비복사 전류 모드, 특히 아나폴을 정량적으로 분석할 수 있는 토대를 마련한다. 핵심은 식 (3)에서 제시된 전류 다중극 텐서 M(l)exact 이다. 이 식은 (2l‑1)!!·(l‑1)!·iω·∫J(r) r^{l‑1} j_{l‑1}(kr)/(kr)^{l‑1} d^3r 형태로, 구면 베셀 함수 j_{l‑1}(kr) 를 포함해 파장 규모의 전류 분포를 정확히 반영한다. 따라서 점다중극 근사에서 발생하는 kr ≪1 조건을 벗어나도 적용 가능하며, 임의 형태와 크기의 물체에 대해 전류 모멘트를 직접 계산할 수 있다.

전류 다중극과 고전 전기·자기 다중극 사이의 매핑 관계는 식 (4)‑(7) 및 부록 C에 상세히 제시된다. 예를 들어 전기 쌍극 모멘트 a_E(1,0) 는 전류 쌍극 p_z 와 전류 팔각극 O_{ijk} 의 조합으로 표현되며, 전류 옥텁과 같은 고차 전류 다중극이 전기 다중극에 기여함을 보여준다. 이는 전통적인 토로이드 모멘트가 실제 전류 구성의 부분집합에 불과함을 의미한다.

수치 검증에서는 실리콘 구(직경 600 nm)와 은 구(직경 400 nm)를 대상으로 COMSOL Multiphysics에서 전류 분포를 계산하고, 식 (3)으로 전류 다중극을 추출한 뒤 고전 다중극 계수로 변환하였다. 얻어진 다중극 기여도 Q_scat 및 Q_ext 는 Mie 이론과 거의 완벽히 일치했으며, 이는 제안된 전류 다중극 이론이 파장 규모 물체에도 정확함을 입증한다.

아나폴 분석에서는 실리콘 나노디스크(직경 600 nm, 두께 60 nm)를 대상으로 전류 다중극을 이용해 전기 쌍극 p 와 전류 토로이드 T 의 복합 효과를 정량화하였다. 전통적인 p + ik T 조건이 파장 규모에서 수정되어야 함을 보였으며, 전류 다중극 식을 통해 정확한 아나폴 조건 p + ik T = 0 을 일반화하였다. 이는 비복사 전류 모드가 실제 전류 분포에 어떻게 나타나는지를 명확히 보여준다.

전반적으로 이 논문은 전류 기반 다중극 전개의 수학적 기반을 확립하고, 기존 장 기반 전개와의 완전한 매핑을 제공함으로써, 복잡한 나노광학 구조 설계, 메타물질 구현, 비복사 모드 제어 등에 새로운 도구를 제공한다.
