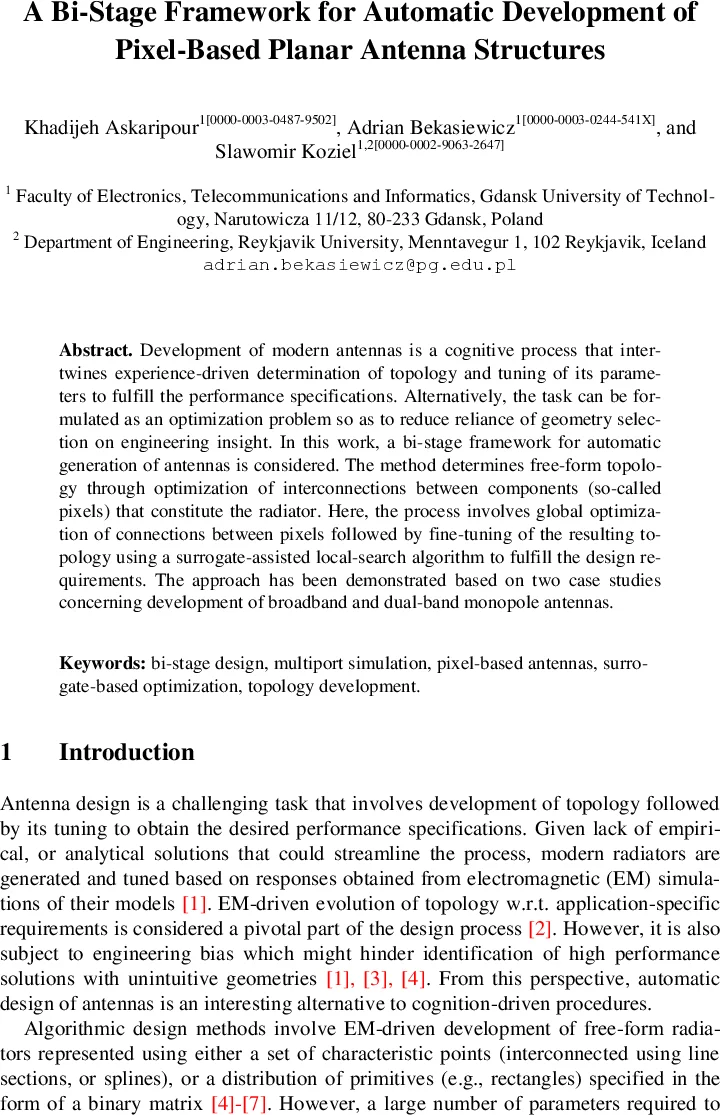

픽셀 기반 평면 안테나 자동 설계 이중 단계 프레임워크

초록

본 논문은 픽셀 형태로 표현된 평면 안테나의 토폴로지를 자동으로 생성하고 미세 조정하기 위한 이중 단계 최적화 프레임워크를 제안한다. 첫 단계에서는 내부 포트 연결을 나타내는 이진 벡터 y 를 전역 탐색으로 최적화하고, 두 번째 단계에서는 연속형 파라미터 x (픽셀 크기·간격 등)를 신뢰 구역 기반 로컬 서치와 특징 기반 서러게이트 모델을 이용해 미세 조정한다. 두 개의 사례(광대역 및 듀얼밴드 모노폴)에서 전체 EM 시뮬레이션 횟수를 36회 이하로 제한하면서 목표 반사 손실 및 대역폭을 달성하였다.

상세 분석

이 연구는 기존 픽셀 기반 안테나 설계에서 발생하는 두 가지 주요 문제, 즉 고차원 이진 연결 공간의 탐색 비용과 연속형 기하 파라미터의 미세 조정 비용을 효과적으로 분리한다. 첫 번째 단계에서는 IMPM(Internal Multi‑Port Method) 모델을 활용한다. IMPM은 전체 픽셀 구조에 대해 단일 다중 포트 전자기 시뮬레이션을 수행하여 임피던스 매트릭스 Z 를 추출하고, 이후 y 벡터만 변경함으로써 거의 비용 없이 다양한 연결 조합을 평가할 수 있게 한다. 이 과정에서 전역 탐색 알고리즘(논문에서는 전수 탐색을 사용했지만, 실제 적용에서는 유전 알고리즘·입자 군집 최적화 등 메타휴리스틱이 가능)으로 최적 연결 패턴 y* 를 찾는다.

두 번째 단계에서는 y* 에 고정된 상태에서 연속형 파라미터 x 를 최적화한다. 여기서는 신뢰 구역(Trust‑Region) 프레임워크와 1차 테일러 근사 R_sx(i) 를 결합한 gradient‑based 방법을 적용한다. Jacobian J_f 는 큰 스텝 유한 차분을 통해 계산되며, 신뢰 구역 반경 δ 는 이득 비율 ρ 에 따라 동적으로 조정된다. 이와 더불어, 전통적인 전파 특성(반사 손실, 대역폭) 대신 특징 기반 응답 F(x) (주요 주파수·레벨 포인트)를 서러게이트 모델로 사용함으로써 목표 주파수 이동이나 다중 밴드 설계 시 비선형성을 크게 완화한다.

두 사례 실험에서 제안된 프레임워크는 전체 설계 비용을 3336회의 EM 시뮬레이션(≈0.5 시간 CPU)으로 제한하면서, 광대역 안테나는 3.74 GHz10 GHz 구간에서 –10 dB 이하 반사 손실을, 듀얼밴드 안테나는 3 GHz와 6 GHz에서 –15 dB 이하 반사 손실을 달성했다. 특히, 전역 탐색 단계에서 얻은 y* 가 초기 설계 성능을 크게 향상시켰으며, 로컬 서치 단계에서의 빠른 수렴이 전체 설계 시간을 최소화한다는 점이 핵심적인 기여이다.
