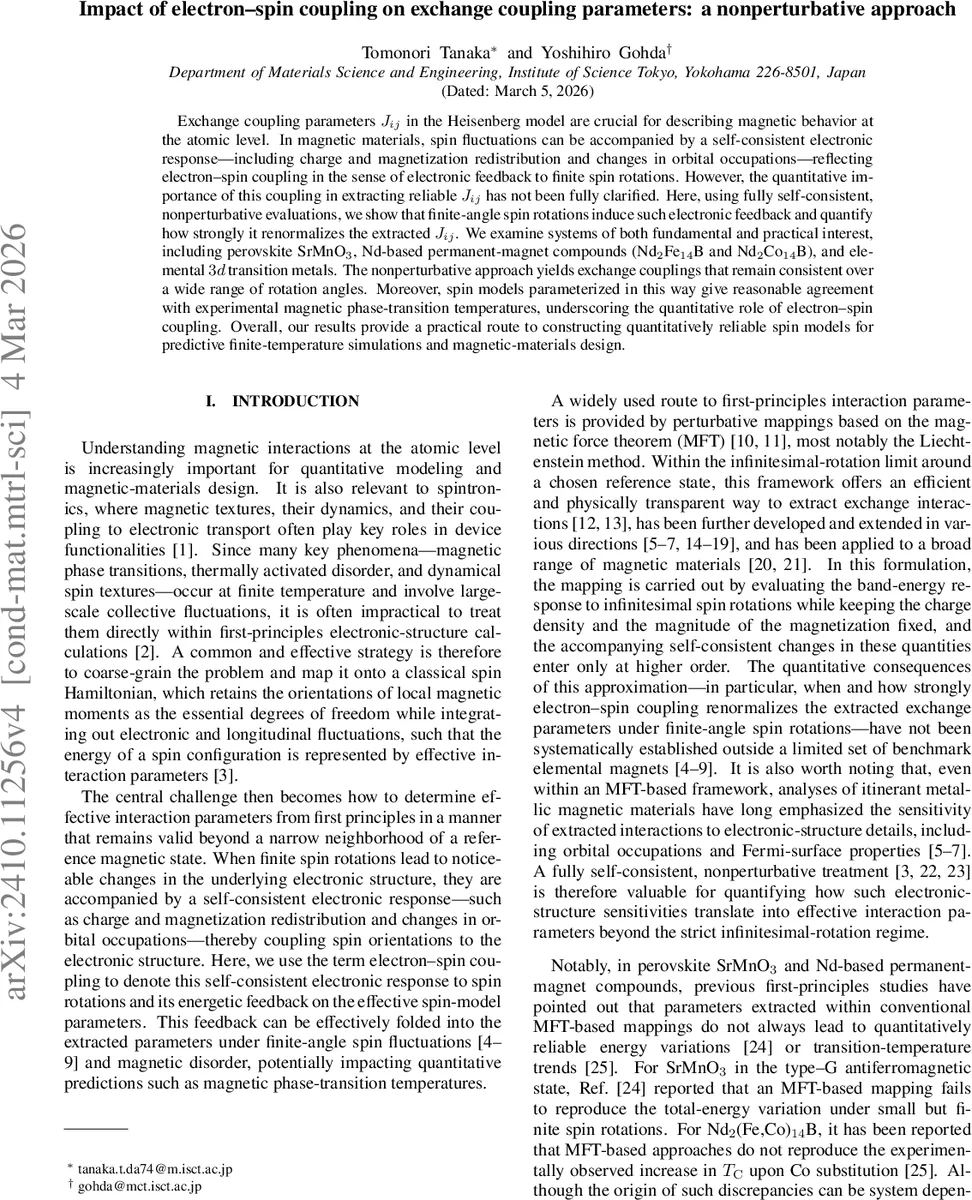

전자‑스핀 결합이 교환 상수에 미치는 비섭동적 영향

초록

본 논문은 전자‑스핀 결합을 완전하게 고려한 비섭동적 방법으로 Heisenberg 모델의 교환 상수 J₍ᵢⱼ₎를 추출하고, SrMnO₃, Nd₂Fe₁₄B, Nd₂Co₁₄B 및 3d 전이금속에 적용해 각 시스템에서 회전각에 따른 J₍ᵢⱼ₎ 변화를 정량화한다. 결과는 전자‑스핀 피드백이 실험적 전이 온도 예측에 필수적임을 보여준다.

상세 분석

본 연구는 전자‑스핀 결합(electron‑spin coupling)을 “스핀 회전이 전자 구조를 자가 일관적으로 재배열시키는 현상”으로 정의하고, 이를 기존의 무한소 회전 가정에 기반한 MFT(Lichtenstein) 방식과 근본적으로 구분한다. 저자들은 (SC)²(Self‑Consistent SuperCell) 방법을 도입해, 초소형 초격자(supercell) 내에서 임의의 각도 θₘₐₓ까지 회전된 스핀 배치를 DFT 전자 구조 계산에 완전하게 포함시킨 뒤, 총 에너지 데이터를 최소제곱법으로 Heisenberg 모델에 피팅한다. 이때 θₘₐₓ에 대한 의존성은 전자‑스핀 결합이 강한 경우 J₍ᵢⱼ₎가 크게 재정의됨을 의미한다. 또한, 평균장(MF) 기반 확률분포 P(ê) 를 이용한 온도 제어 샘플링을 제시해, 실제 전이 온도 근처의 짧은 순서 상관을 반영한다.

비교 대상인 스핀‑스파이럴 방법은 최소 셀만 필요해 계산 효율이 높지만, 다중 스핀 파동 모드가 동시에 유발하는 전자‑스핀 피드백을 포착하지 못한다는 한계가 있다. 반면, 스핀‑클러스터 확장(spin‑cluster expansion) 프레임워크는 고차 상호작용을 명시적으로 포함할 수 있으나, 클러스터 수가 급증하면 과적합 위험이 있다. (SC)² 방법은 이러한 두 접근법의 장점을 절충해, 저차 클러스터(쌍 상호작용)만으로도 고차 효과를 J₍ᵢⱼ₎에 내재화한다.

실제 계산에서는 SrMnO₃의 G‑AFM 상태에서 스핀 회전에 따라 Mn 3d e_g 궤도 점유가 변해 J₁이 30 % 이상 감소함을 확인했다. Nd₂Fe₁₄B와 Nd₂Co₁₄B에서는 Co 치환이 전자‑스핀 결합을 강화시켜 J₍ᵢⱼ₎가 상승하고, 이는 실험적 T_C 상승과 일치한다. 3d 전이금속(Fe, Co, Ni)에서는 θₘₐₓ ≈ 10° 정도에서도 J₍ᵢⱼ₎가 눈에 띄게 변해, 기존 MFT 기반 파라미터가 과소평가될 가능성을 제시한다. 전반적으로 전자‑스핀 결합은 “작은 회전에서도” 무시할 수 없는 수준이며, 특히 금속성 및 강자성 시스템에서 온도 의존성 예측에 핵심적인 역할을 한다.
