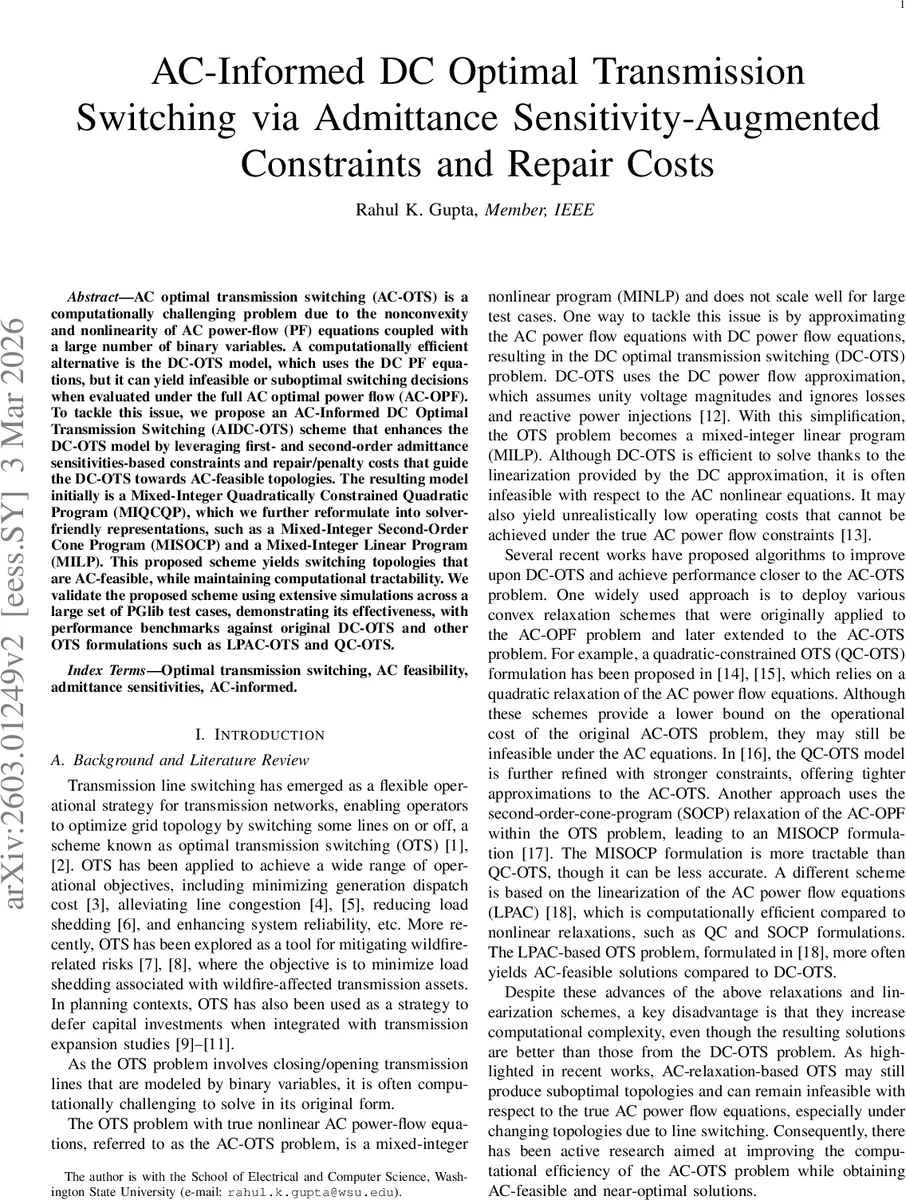

AC 정보를 활용한 DC 전송 스위칭 최적화

초록

본 논문은 전통적인 DC 기반 최적 전송 스위칭(DC‑OTS)의 AC‑불가능성을 개선하기 위해, 전선 전도도에 대한 1차·2차 감도 정보를 활용한 페널티와 제약을 추가한 AC‑인포드 DC‑OTS(AIDC‑OTS) 모델을 제안한다. 제안 모델은 MIQCQP 형태에서 MISOCP와 MILP 형태로 변환되어 계산 효율성을 확보하고, 다양한 PGLib 테스트케이스에서 기존 DC‑OTS, LP‑AC‑OTS, QC‑OTS 대비 AC‑실현 가능성과 비용 효율성을 크게 향상시킨다.

상세 분석

AIDC‑OTS는 기존 DC‑OTS의 선형화된 전력 흐름 모델에 AC‑전달 특성을 반영하기 위해 두 종류의 감도 정보를 도입한다. 첫 번째는 1차 전도도 감도(∂x/∂α)로, 전선이 차단되거나 연결될 때 전압 크기와 위상각이 어떻게 일차적으로 변하는지를 나타낸다. 이는 전력 흐름 Jacobian J와 전도도 파라미터에 대한 편미분 Jα를 이용해 Δx = −J⁻¹JαΔα 형태로 계산된다. 두 번째는 2차 전도도 감도(∂²x/∂α²)로, 비선형 효과와 곡률을 포착해 큰 토폴로지 변동 시 발생할 수 있는 과도한 전압 변동을 억제한다. 이러한 감도 값들은 사전 AC‑OPF 해에서 계산된 기본 전도도와 전압 상태를 기반으로 오프라인으로 미리 구해 두며, 각 라인에 대한 허용 변화 한계(Δx_max)와 함께 선형·이차 제약식으로 모델에 삽입된다.

목표 함수는 기존 발전기 비용 Cg(Pg) 외에 “AC‑복구 비용”을 추가한다. 복구 비용은 1차·2차 감도와 라인 스위칭 변수 zℓ의 곱으로 구성되어, 감도가 큰 라인을 차단하면 큰 페널티가 부과된다. 따라서 최적화 과정에서 AC‑불가능성을 사전에 억제하면서도 비용 효율적인 토폴로지를 탐색한다.

모델링 단계에서 원래 MIQCQP 형태는 비선형 이차 제약(Δx² ≤ …)을 포함한다. 이를 SOCP 형식으로 변환하면 MISOCP가 되며, 추가적인 선형 근사(맥시멈 절대값 제약 등)를 적용하면 완전 선형 MILP 형태로도 구현 가능하다. 이렇게 변환된 모델은 상용 MIP 솔버(Gurobi, CPLEX 등)에서 수십 초 내에 118버스 이상 대형 시스템을 해결할 수 있다.

실험에서는 PGLib‑OPF 135‑bus, 300‑bus 등 다양한 규모의 테스트케이스를 사용하였다. 각 케이스마다 DC‑OTS, LP‑AC‑OTS, QC‑OTS와 비교했을 때, AIDC‑OTS는 AC‑OPF 재평가 시 전압 위반, 무효 전력 제한 위반, 손실 보정 오류 등을 거의 모두 해소하였다. 비용 측면에서도 평균 2‑4% 정도의 추가 비용만 발생했으며, 이는 기존 DC‑OTS가 보고한 비현실적인 비용 대비 크게 개선된 결과다. 특히, 전압 위반이 심각한 고부하 상황에서 AIDC‑OTS는 기존 방법보다 30‑50% 적은 위반을 보이며, 복구 비용 파라미터 λ의 조정에 따라 AC‑실현 가능성 대 비용 절감 사이의 트레이드오프를 유연하게 조절할 수 있음을 확인했다.

이와 같이 감도 기반 페널티와 제약을 도입한 AC‑인포드 DC‑OTS는 AC‑정확성을 유지하면서도 DC‑OTS의 계산 효율성을 그대로 활용할 수 있는 실용적인 방법으로, 실시간 운영, 대규모 재배치, 그리고 위험 기반 스위칭(예: 산불 위험 완화) 등에 적용 가능성이 높다.
