초고속 레이저로 지구핵 조건을 모방한 실리카 고압 상 합성

초록

**

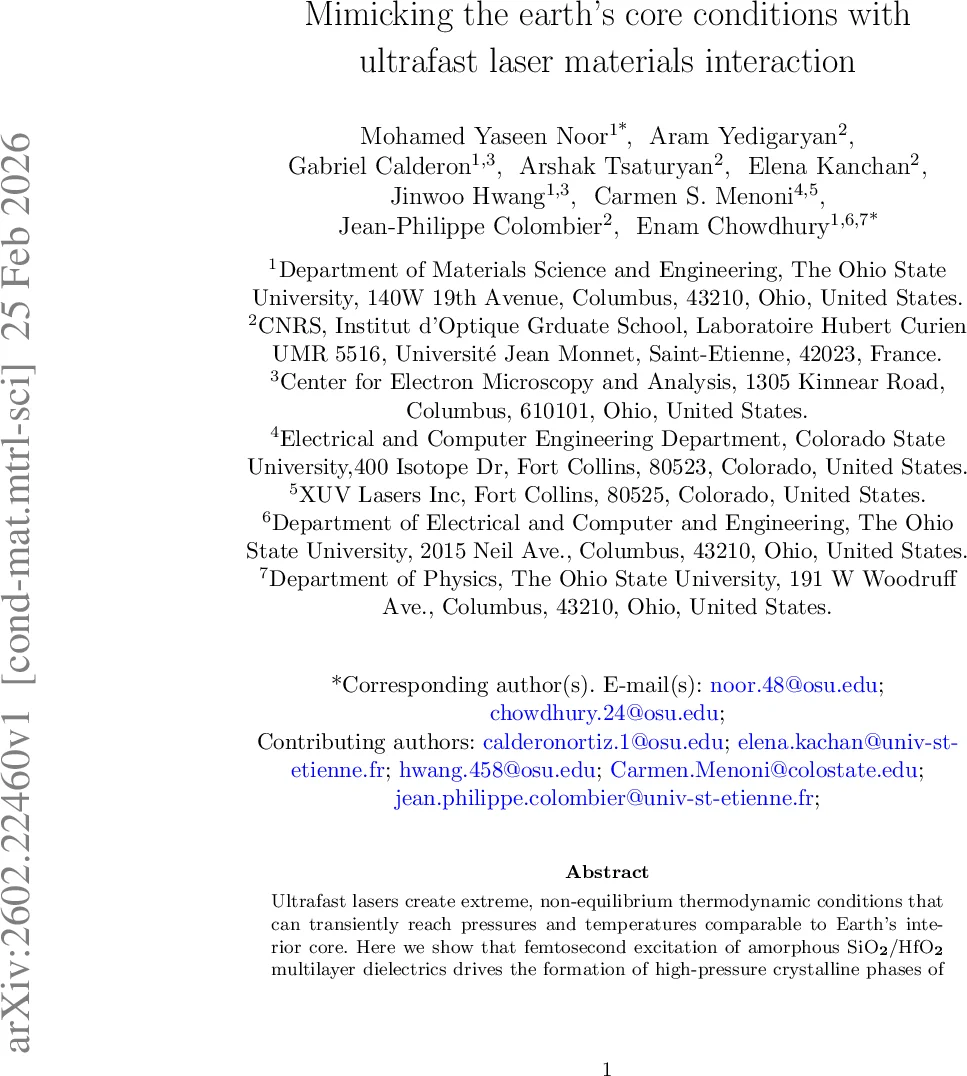

본 연구는 펨토초 레이저 펄스를 이용해 SiO₂/HfO₂ 다층 유전체에서 초고압·초고온 상태를 순간적으로 생성하고, 그 결과 스티쇼바이트, 세이퍼타이트, 피리트형 고밀도 실리카 상을 원자 수준에서 직접 확인하였다. TEM·SAED·4D‑STEM 실험과 비평형 분자동역학·DFT 시뮬레이션을 결합해 전자 압력에 의한 급속 압축‑가열‑퀜칭 메커니즘을 규명하고, 이를 통해 다이아몬드 앤빌 셀 없이도 대기압에서 초고밀도 실리카 상을 안정화할 수 있음을 입증하였다.

**

상세 분석

**
이 논문은 초고속 레이저‑물질 상호작용이 전자‑격자 비열평형을 통해 지구 중심부와 동등한 압력(≈100–300 GPa)과 온도(>4000 K)를 순간적으로 구현한다는 가설을 실험적으로 검증한다. 핵심 실험은 25–260 fs 펄스, 1030 nm 파장의 펨토초 레이저를 SiO₂/HfO₂ 다층 구조에 단일 충격으로 조사한 뒤, FIB‑TEM 샘플링을 통해 블리스터 내부의 미세구조를 고해상도 전자현미경으로 분석한 것이다. SAED와 4D‑STEM 회절 패턴에서 스티쇼바이트(옥타헤드라루 실리콘), 세이퍼타이트(고압 변형체), 그리고 피리트형(6+2 배위) 구조의 특징적인 반사면이 동시에 관찰되었으며, 이는 블리스터 내부가 압축‑가열‑급속 냉각이라는 이중 단계 경로를 따라 비열평형적으로 변형되었음을 의미한다.

시뮬레이션 측면에서는 기존 연구에서 비현실적인 Berendsen 온도조절을 사용한 점을 지적하고, NVT/NVE 앙상블과 전자‑이온 결합 모델을 도입해 레이저 흡수 후 전자 압력(p_e)와 격자 온도(T_l)의 시간적 진화를 재현하였다. MD 결과는 전자 압력 급증이 실리카 네트워크를 즉시 옥타헤드라루 구조로 압축시키고, 이어지는 격자 가열이 용융‑재결정 과정을 촉진해 고압 상이 형성된 뒤, 펨토초 스케일의 급속 퀜칭이 메타안정성을 부여한다는 두 단계 메커니즘을 제시한다. 또한, DFT 기반 Gibbs 자유에너지 계산을 통해 각 상의 열역학적 안정성을 비대기압 조건에서도 비교했으며, 피리트형 구조가 가장 높은 밀도와 낮은 자유에너지를 갖는 메타안정 상태임을 확인하였다.

이 연구는 레이저 손상 메커니즘을 새로운 관점에서 해석한다. 기존에는 블리스터 형성을 단순히 열‑기계적 파손으로 보았으나, 실제로는 초고압 실리카 상이 형성된 뒤 구조적 잔류 응력이 손상 역치를 낮추는 주요 원인임을 제시한다. 또한, HfO₂ 층이 전자 플라즈마 형성 및 열전도 차단에 기여해 압축을 국소화한다는 점은 다층 설계가 레이저 내구성을 조절할 수 있는 새로운 설계 변수임을 암시한다.

한계점으로는 (1) 실험이 사후 분석에 의존하므로 변환 과정의 실시간 동역학을 포착하지 못한다는 점, (2) 블리스터 내부 압력·온도 프로파일을 직접 측정한 데이터가 부족해 시뮬레이션 검증이 간접적이라는 점, (3) HfO₂와 SiO₂ 사이의 계면 화학 반응 가능성을 충분히 배제하지 않았다는 점을 들 수 있다. 향후 펨토초 X‑ray 회절이나 초고속 전자 현미경을 이용한 시간분해 실험, 그리고 다양한 다층 조합을 통한 압력‑온도 매핑이 필요하다.

결과적으로, 이 논문은 초고속 레이저가 물질 내부에 “압력‑온도 스냅샷”을 만들고, 이를 통해 다이아몬드 앤빌 셀 없이도 지구심부와 유사한 물리적 조건을 재현할 수 있음을 최초로 실증한다. 이는 고에너지‑밀도 물질 합성, 레이저 광학 부품의 내구성 설계, 그리고 행성 내부 물질 모델링에 새로운 실험 플랫폼을 제공한다.

**
