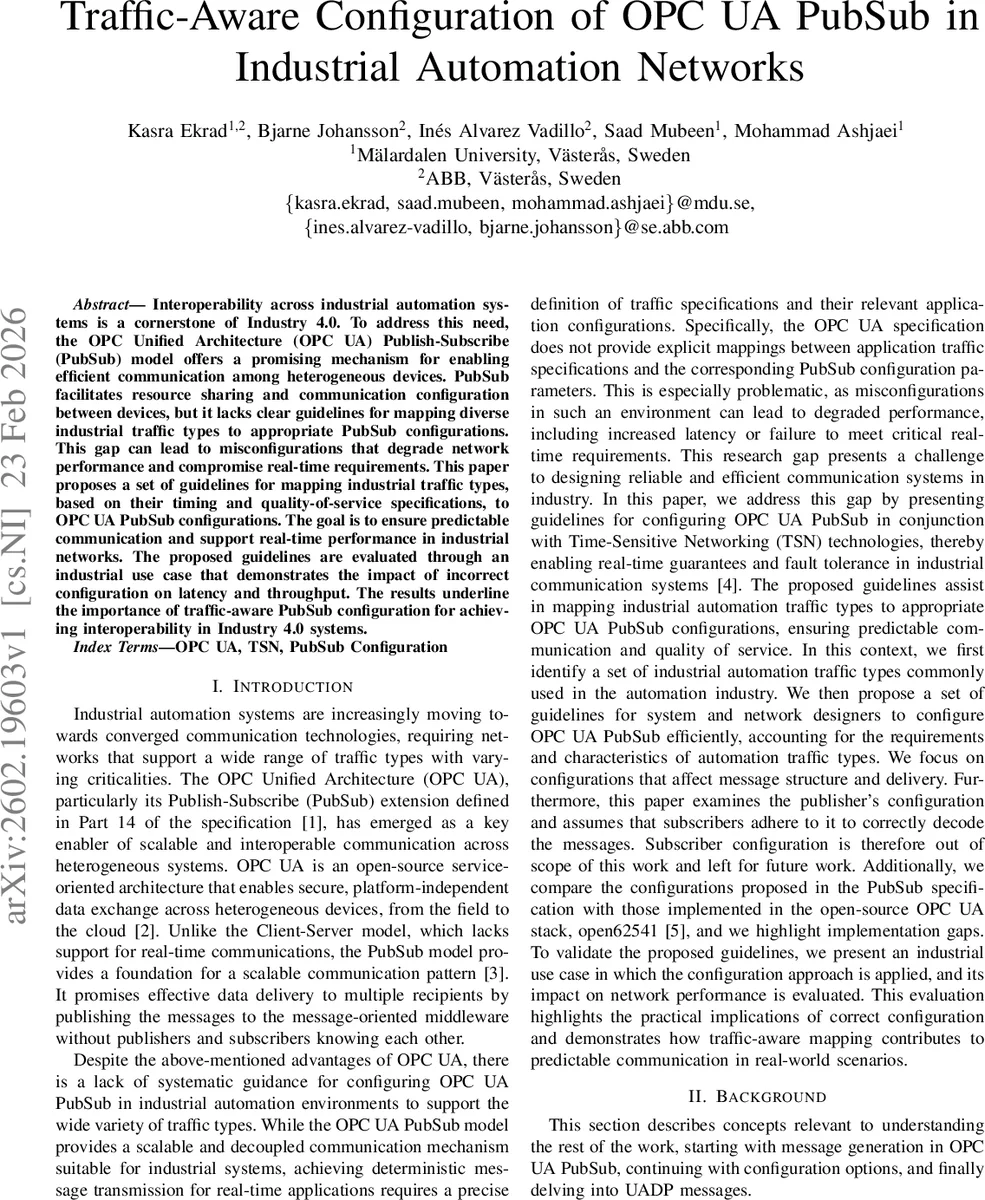

산업 자동화 네트워크를 위한 트래픽 인식 OPC UA PubSub 설정 가이드

초록

본 논문은 산업 현장에서 다양한 트래픽 유형(제어, 이벤트, 미디어 등)의 시간·QoS 요구사항을 OPC UA PubSub 구성 파라미터와 체계적으로 매핑하는 가이드라인을 제시한다. 핵심은 사이클릭·이벤트 기반 메시지, 키·델타 프레임, KeepAlive 설정을 트래픽 특성에 맞게 선택하고, TSN과 연계해 실시간 보장을 확보하는 것이다. 제안 방식을 실제 사용 사례에 적용해 잘못된 구성 시 지연·처리량 악화를 실증함으로써 트래픽‑인식 설정의 중요성을 강조한다.

상세 분석

이 논문은 OPC UA PubSub이 제공하는 높은 확장성과 탈중앙화 장점을 산업 자동화에 적용하려는 시도에서, 기존 사양이 트래픽 특성을 반영한 구체적인 파라미터 매핑을 제공하지 않는다는 근본적인 문제점을 짚는다. 저자들은 먼저 OPC UA PubSub 메시지 생성 흐름을 상세히 설명하고, DatasetWriter, WriterGroup, PubSubConnection 등 핵심 컴포넌트가 어떻게 NetworkMessage(NM)를 구성하는지를 도식화한다. 이후 메시지 유형(키 프레임, 델타 프레임, 이벤트, KeepAlive)과 각각을 제어하는 DSMType, CyclicDataset, KeyFrameCount, PublishingInterval, DatasetOrdering, MaxNetworkMessageSize 등 파라미터를 정리한다.

특히 트래픽을 13가지 유형으로 분류한 5G‑A‑CIA 표준을 인용해, 각 트래픽의 주기성, 중요도, 손실 허용도, 길이 일관성, 통신 레벨(C2C, C2D, D2Cmp)을 매핑한다. 예를 들어 고주기·고중요도 제어 트래픽은 키 프레임을 기본으로 하고 PublishingInterval을 짧게 설정해 실시간성을 확보한다. 반면 이벤트 기반 트래픽은 CyclicDataset을 false로 두고 DSMType을 Event로 지정한다. 델타 프레임은 값 변화가 빈번하지만 손실이 크게 문제되지 않는 경우에만 사용하도록 권고하며, KeyFrameCount를 2 이상으로 설정해 일정 주기마다 키 프레임을 삽입해 동기화를 유지한다.

미디어(음성·영상) 트래픽은 UDP 기반의 UADP보다 Chunk 메시지를 활용해 순차 복원을 가능하게 하고, 델타 프레임 사용을 금한다. 또한 KeepAlive 메시지는 키·델타 프레임이 일정 시간 내에 전송되지 않을 경우를 대비해 PublishingInterval보다 크거나 같은 KeepAliveTime을 설정한다.

구현 측면에서는 오픈소스 스택인 open62541와 사양 간의 불일치를 표로 정리해, 실제 개발자가 마주칠 수 있는 파라미터 누락이나 기본값 차이를 명시한다. 마지막으로 제시된 산업용 사용 사례에서는 잘못된 구성(예: 델타 프레임을 제어 트래픽에 적용)으로 인해 지연이 3배 이상 증가하고, 스루풋이 40 % 감소하는 현상을 실험적으로 입증한다. 이를 통해 트래픽‑인식 설정이 실시간 성능 보장에 필수적임을 증명한다.

전반적으로 논문은 OPC UA PubSub을 TSN과 결합해 실시간 보장을 목표로 하는 시스템 설계자에게, 트래픽 특성에 기반한 구체적인 파라미터 선택 가이드를 제공함으로써 사양의 추상성을 실용적인 설계 규칙으로 전환한다는 점에서 큰 의의를 가진다.
