메시 기반 장기 시공간 예측을 위한 잠재 다중스케일 순환 그래프 신경망

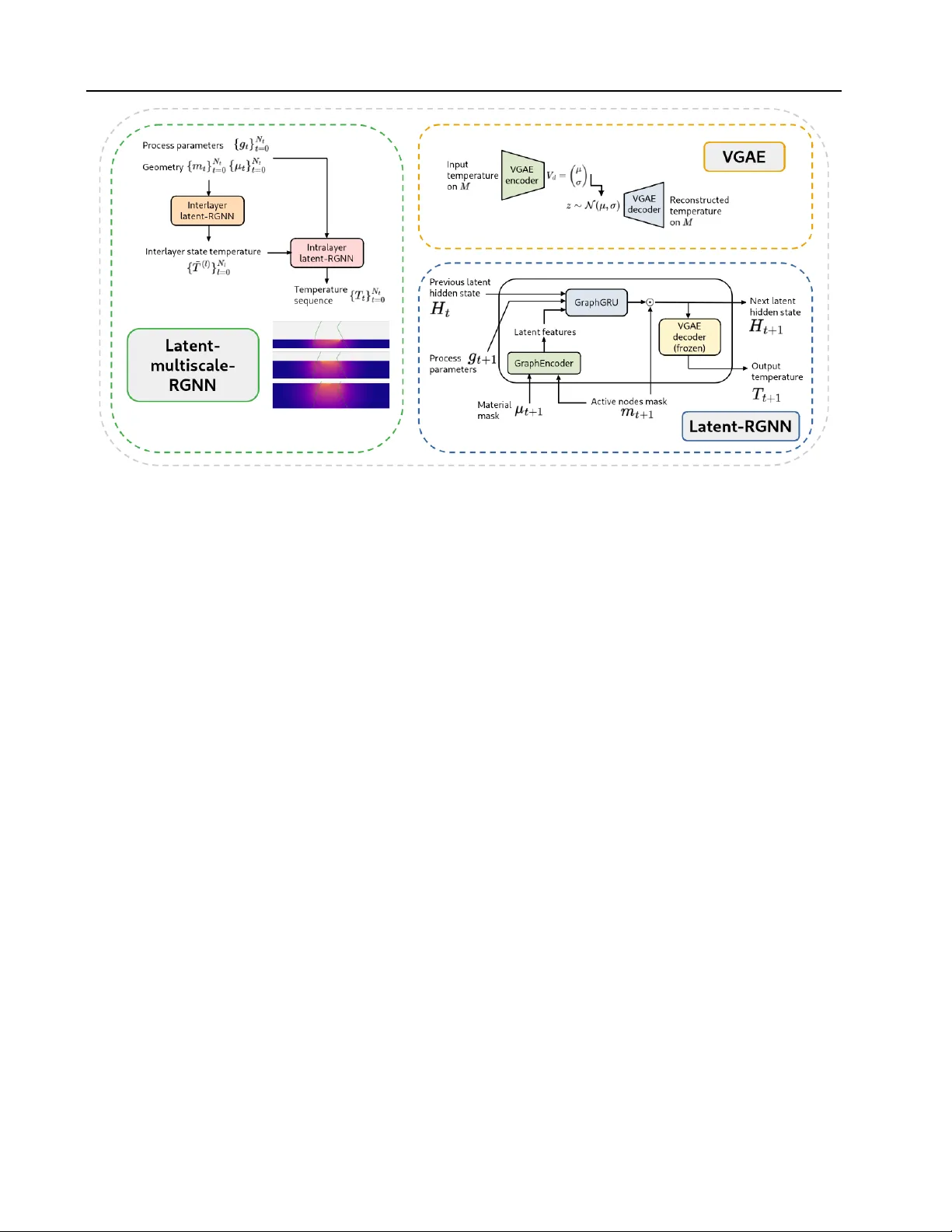

본 논문은 복잡한 기하학을 가진 메쉬 위에서 장기 시공간 예측을 수행해야 하는 과학적 머신러닝 문제에 대해, 특히 금속 파우더 베드 퓨전(PBF) 과정의 온도 히스토리를 예측하는 데 초점을 맞추었다. 고해상도 유한요소 시뮬레이션은 정확하지만 계산 비용이 prohibitive하기에, 이를 대체할 실시간 추론 가능한 모델이 요구된다. 기존 그래프 기반 순환 모델들은 짧은 시계열에서는 어느 정도 성능을 보였지만, 수천 단계에 이르는 롤아웃에서는 오류가 급격히 누적돼 안정성을 잃는다. 이를 해결하기 위해 저자들은 “잠재 다중스케일 순환 그래프 신경망(LM‑RGNN)”이라는 새로운 프레임워크를 설계했다. 핵심 아이디어는 (1) 시간적 다중스케일을 명시적으로 모델링하기 위해 두 개의 서브모델을 도입하고, (1‑a) 빠른 레이어 내부(인트라‑레이어) 동역학을 고해상도 작은 타임스텝으로, (1‑b) 느린 레이어 간(인터‑레이어) 전이 동역학을 큰 타임스텝으로 각각 담당하게 한다. (2) 각 서브모델은 그래프 Gated Recurrent Unit(GR‑U) 기반의 RGNN을 사용해 메쉬 노드 간의 공간적 연결성을 유지하면서 시계열 정보를 순환한다. (3) 입력 온도 필드와 은닉 상태는 변분 그래프 자동인코더(VGAE)를 통해 저차원 잠재 벡터로 압축된다. VGAE는 그래프 풀링·언풀링을 활용해 기하학적 구조와 온도 분포를 동시에 학습하며, 잠재 차원을 64~128 정도로 제한해 메모리 사용량을 크게 낮춘다. 학습 단계에서는 Truncated Back‑Propagation Through Time(TBPTT)를 적용해 역전파 길이를 제한하고, 각 서브모델을 독립적으로 사전 학습(pre‑training)한 뒤 전체 파이프라인에 통합한다. 이렇게 하면 긴 시퀀스에 대한 그래디언트 소실·폭발을 방지하고, GPU 메모리 한계 내에서 배치 크기와 시퀀스 길이를 충분히 확보할 수 있다. 데이터셋은 2D 파우더 베드 퓨전 시뮬레이션으로, 140개의 서로 다른 파라미터화된 기하학(레이어 수·형태가 다양)과 고정된 레이저 속도·출력·냉각 시간을 포함한다. 각 시뮬레이션은 6,600~12,000 타임스텝(≈1,600 s~3,000 s)의 온도 시퀀스를 제공하며, 노드 좌표, 토폴로지, 재료 마스크, 레이저 궤적 정보가 함께 제공된다. 데이터는 80/20/40 비율로 학습·검증·테스트로 분할했다. 실험 결과는 다음과 같다. (1) 전체 온도 필드에 대한 RMSE는 기존 GNN‑RNN 기반 베이스라인 대비 평균 0.9 °C에서 0.6 °C로 약 30 % 감소했다. (2) 온도 기울기(∇T)와 용융 풀 중심 위치 추정에서도 평균 오차가 각각 15 %와 12 % 감소하였다. (3) 5,000~10,000 타임스텝까지 롤아웃했을 때 오류 증가율이 선형에 가까웠으며, 베이스라인은 지수적으로 폭발했다. (4) 훈련에 포함되지 않은 새로운 기하학(예: 복잡한 내부 구멍 구조)에서도 시각적으로 안정적인 온도 전파와 정확한 용융 풀 위치를 재현했다. (5) 메모리 사용량은 잠재 차원 덕분에 2D 경우 4 GB 이하, 3D 확장 시에도 12 GB 이하로 유지될 것으로 추정된다. 논문은 또한 한계와 향후 과제에 대해 언급한다. 현재 실험은 2D 시뮬레이션에 국한돼 있어, 실제 3D 프린팅 공정에 적용하려면 메쉬 복잡도와 물성 변동성을 추가로 고려해야 한다. 또한 물리‑인포드 손실(예: 에너지 보존, 열전도 방정식)과 결합하면 더욱 강인한 일반화를 기대할 수 있다. 마지막으로 실제 제조 데이터와의 검증이 필요하며, 실시간 모니터링 시스템에 통합하기 위한 추론 속도 최적화도 진행되어야 한다. 요약하면, 저자들은 잠재 공간 기반의 다중시간 스케일 구조와 그래프 순환 유닛을 결합해, 복잡한 메쉬 위에서 수천 단계에 걸친 시공간 예측을 안정적으로 수행할 수 있는 일반화 가능한 프레임워크를 제시하였다. 이는 과학적 머신러닝 분야에서 고차원 PDE 기반 시뮬레이션을 대체하거나 보조하는 새로운 길을 열어준다.
