분자 스핀‑초전도 칩에서 폴라리톤 간 코히런트 결합 구현

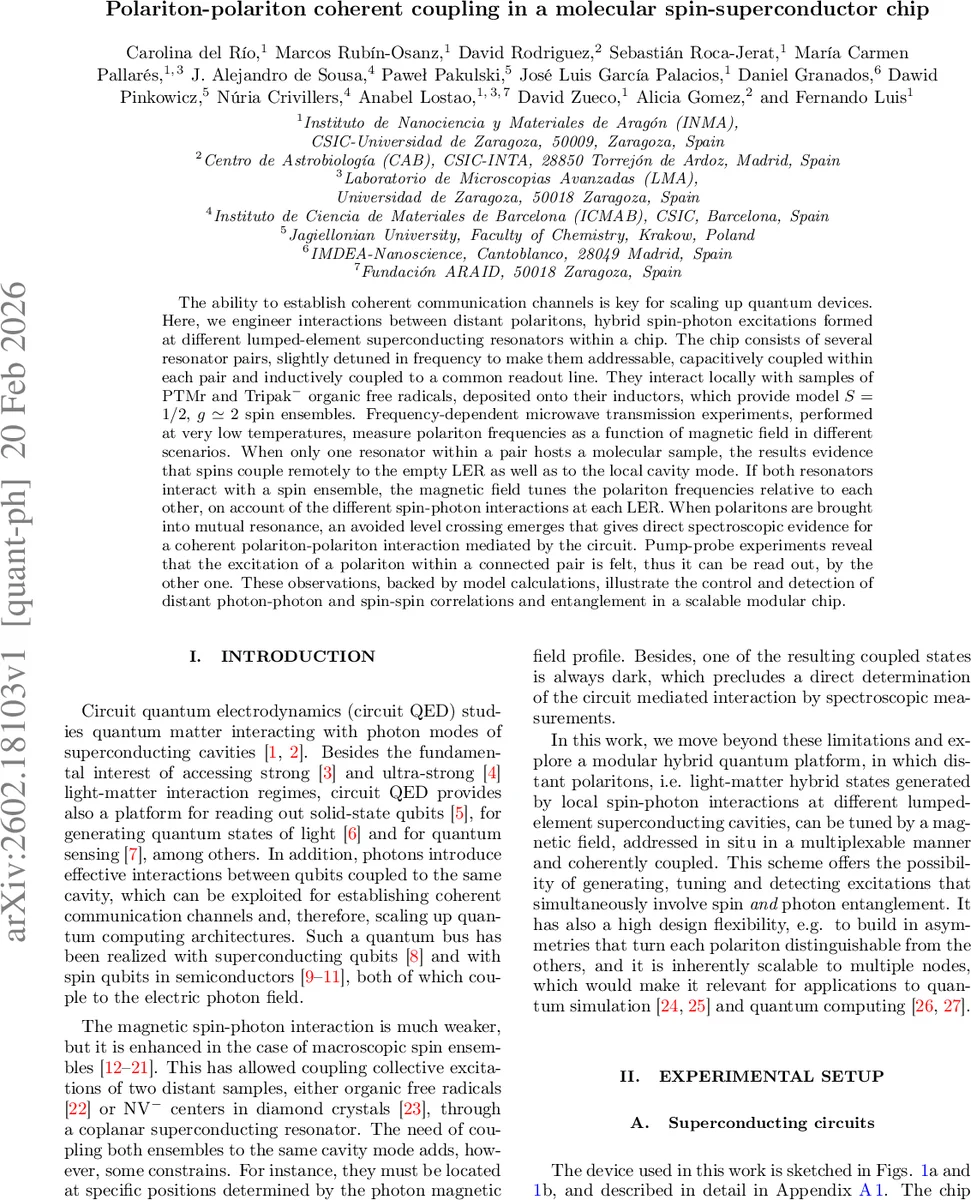

초록

본 연구는 서로 다른 리덤드‑엘리먼트 초전도 공진기(LER) 쌍에 유기 자유 라디칼 스핀 집단을 배치하고, 자기장으로 조정되는 폴라리톤(스핀‑포톤 혼합 모드)들을 상호 공명시켜 회로를 매개로 한 직접적인 폴라리톤‑폴라리톤 결합을 실증한다. 원격 스핀‑포톤 결합, 회피 레벨 교차, 펌프‑프로브 검출 등을 통해 멀티모듈 양자 버스의 가능성을 제시한다.

상세 분석

이 논문은 회로 양자 전자역학(cQED) 플랫폼을 확장하여, 서로 물리적으로 떨어진 두 개의 LER(리덤드‑엘리먼트 LC 공진기) 사이에 원격 스핀‑포톤 상호작용을 구현하고, 이를 통해 폴라리톤‑폴라리톤 코히런트 결합을 실현한다는 점에서 혁신적이다. 각 LER은 약 1.7–3.3 GHz 범위의 고유 공진 주파수를 갖도록 커패시터 길이를 조정했으며, 쌍 내부에서는 정밀하게 설계된 커패시티브 결합 κ_{i,j}를 통해 약 1 MHz 수준의 전자기 결합을 제공한다. LER 인덕터 위에 PTMr 또는 Tripak⁻ 라디칼을 증착하면 S = ½, g≈2인 거대 스핀 집단(N≈10¹³–10¹⁴)이 형성되어, 전자기적 스핀‑포톤 결합 G_i가 5–22 MHz까지 도달한다.

핵심 실험은 두 경우로 나뉜다. 첫 번째는 한 쌍 중 하나(LER‑10)만 스핀 샘플을 가지고, 다른 LER(LER‑9)은 비어 있는 경우이다. 여기서 측정된 S₂₁ 전송 스펙트럼은 스핀이 로컬 모드와 원격 모드 모두에 결합한다는 것을 보여준다. 원격 결합 강도 G_{9,10}≈2.5 MHz는 로컬 결합 G_{10}의 절반 수준이며, 이는 회로가 스핀‑포톤 혼합 상태를 전파시켜 다른 공진기에서도 감지할 수 있음을 의미한다. 이 현상은 두 공진기 Jaynes‑Cummings 모델을 일반화한 Hamiltonian(식 1)으로 정확히 설명되며, 원격 결합은 κ_{i,j}와 주파수 차 Δω_{ij}에 의해 결정되는 식 2로 정량화된다.

두 번째 실험에서는 두 LER 모두에 스핀 집단을 배치한다. LER‑1(PTMr)과 LER‑2(Tripak⁻)는 같은 쌍에 속해 있으며, 서로 다른 스핀‑포톤 결합 강도(G₁≈19.5 MHz, G₂≈8.5 MHz)를 가진다. 자기장을 변화시켜 두 폴라리톤의 상위 브랜치를 서로 맞추면, 회피 레벨 교차가 발생하고 약 1.9 MHz의 틈(Δω_{+p})이 관찰된다. 이는 식 3에 의해 J_{+}=κ_{12} cosθ₁ cosθ₂ 형태의 폴라리톤‑폴라리톤 상호작용으로 해석된다. 여기서 θ_i는 각 폴라리톤의 스핀 성분 비율을 나타내는 각도이며, κ_{12}는 회로가 제공하는 직접적인 광자‑광자 결합이다. 실험 데이터와 입력‑출력 이론을 결합한 시뮬레이션은 전송 스펙트럼, 가시도 변화, 그리고 각 폴라리톤의 광자·스핀 성분 확률을 모두 재현한다.

또한, 동일한 스핀 집단을 서로 다른 쌍(LER‑5, LER‑7)에 배치한 경우를 비교했을 때, 두 폴라리톤이 교차만 하고 회피가 없으며, 이는 κ_{ij}=0인 경우에 해당한다. 따라서 회로 매개 결합 κ_{ij}가 폴라리톤‑폴라리톤 상호작용을 제어한다는 것이 명확히 입증된다. 펌프‑프로브 실험에서는 한 LER에 펄스를 가해 폴라리톤을 여기시키면, 다른 LER의 전송 신호에 즉시 변화를 감지할 수 있었으며, 이는 원격 읽기/쓰기와 양자 얽힘 전파가 가능함을 시사한다.

전체적으로 이 연구는 (1) 스핀 집단을 이용한 강한 스핀‑포톤 결합, (2) 회로를 통한 원격 스핀‑포톤 및 폴라리톤‑폴라리톤 결합, (3) 모듈식 설계와 주파수 디터미넌스를 통한 다중 쿼비트 제어, (4) 실시간 펌프‑프로브 검출을 통한 양자 정보 전송 메커니즘을 모두 구현했다. 이러한 접근은 스핀‑기반 양자 메모리와 초전도 회로를 결합한 확장 가능한 양자 버스 아키텍처에 중요한 기반을 제공한다.
