벨리 II KLM 업그레이드를 위한 초고속 레이저 시간 보정 시스템

벨리 II KLM 업그레이드를 위한 초고속 레이저 시간 보정 시스템
안내: 본 포스트의 한글 요약 및 분석 리포트는 AI 기술을 통해 자동 생성되었습니다. 정보의 정확성을 위해 하단의 [원본 논문 뷰어] 또는 ArXiv 원문을 반드시 참조하시기 바랍니다.

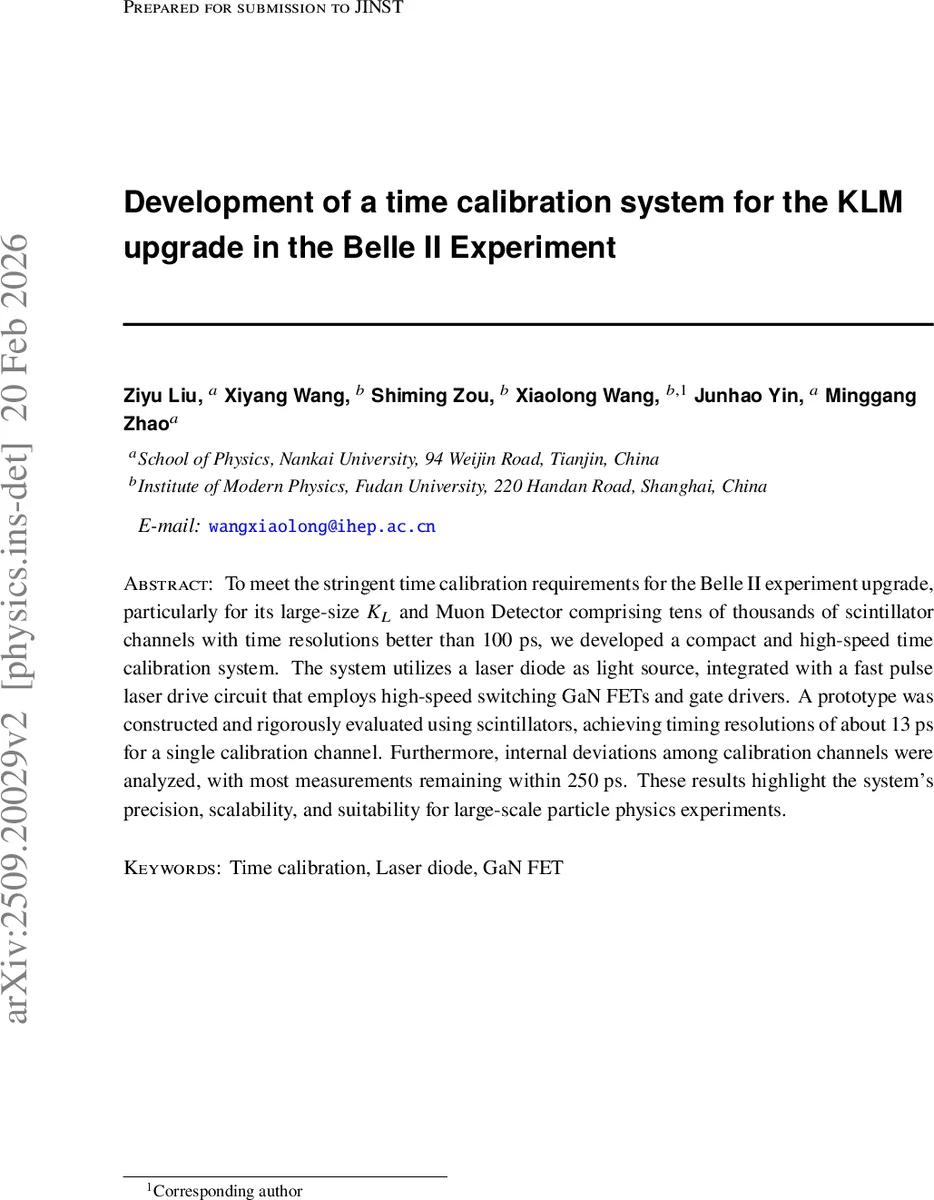

초록

본 논문은 Belle II 실험의 KLM 검출기 업그레이드에 필요한 100 ps 이하의 시간 정밀도를 만족시키기 위해, 445 nm 파장의 레이저 다이오드와 GaN FET 기반 고속 펄스 구동 회로를 결합한 컴팩트한 시간 보정 시스템을 설계·시제품 제작·평가한 결과를 보고한다. 단일 보정 채널에서 13 ps 수준의 시간 해상도를 달성했으며, 8채널 간 편차는 대부분 100 ps 이내, 최대 250 ps 이하로 억제하였다. 이러한 성능은 수만 개의 스캐인트릴러 채널을 갖는 대형 KLM 검출기의 정밀 보정에 충분히 적용 가능함을 보여준다.

상세 분석

본 연구는 Belle II KLM 업그레이드에서 요구되는 초고속 시간 보정을 구현하기 위해 레이저 다이오드와 고속 스위칭 소자를 최적 조합한 시스템을 제안한다. 레이저 소스로는 파장 445 nm, 최대 출력 2 W인 Osram PLPT5 447KA를 선택했으며, 이는 SiPM인 Hamamatsu S14160의 광전 효율 피크와 일치한다. 펄스 폭을 수 ns 이하로 제한하기 위해 NE555 타이머 → SN74AHC123 단일 안정 멀티바이브레이터 → RC 적분 → LMG1020 저전압 게이트 드라이버 → EPC2037 GaN FET 순서의 구동 회로를 설계하였다. GaN FET는 전환 속도가 수 ns 수준이며, 온 저항이 낮아 전류 피크를 7 A까지 전달하면서도 전압 강하를 최소화한다. 전원부는 12–15 V 입력을 5 V LDO와 24 V 부스트 컨버터, 그리고 가변 출력 5 V~24 V를 제공하는 LM317으로 구성해 레이저 다이오드의 전압 요구에 유연하게 대응한다.

레이저 다이오드 구동 회로는 R‑L‑C 방전 회로를 이용해 과도 전류를 억제하고, 역전류 보호 다이오드와 클램핑 저항을 병렬로 연결해 전압 스파이크로부터 소자를 보호한다. 회로 설계 시 인덕턴스를 최소화하기 위해 PCB 트레이스 길이를 짧게 유지하고, 고속 스위칭에 따른 진동을 억제하도록 레이아웃을 최적화하였다.

시제품은 8채널 레이저 드라이버 PCB(97 mm × 86 mm)와 레이저 다이오드 전용 PCB(26 mm × 21 mm)로 구성되었으며, 1 × 8 광분배기를 통해 동일한 광량을 다중 스캐인트릴러에 전달한다. 실험에서는 단일 레이저‑SiPM 조합에서 시간 차이 13.52 ± 0.09 ps의 해상도를 얻었고, 실제 100 cm 길이의 스캐인트릴러와 SiPM 어레이를 이용한 테스트에서는 각 채널별 보정 상수(−37 ps, +25 ps)와 17–19 ps 정도의 시간 해상도를 확인했다. 8채널 간 비교에서는 최대 138 ps, 평균 100 ps 이내의 편차를 보였으며, 전체 편차는 250 ps 이하로 제한되었다.

이러한 결과는 레이저 다이오드와 GaN FET 기반 구동 회로가 높은 반복 주파수(1.33 MHz)와 짧은 펄스 폭을 동시에 제공함으로써, 기존 펄스 레이저(예: PicoQuant) 대비 더 작은 전력 소비와 컴팩트한 형태를 유지하면서도 10 ps 수준의 초고정밀 보정을 가능하게 함을 의미한다. 또한, 다중 채널 동시 구동과 자체 보정 기능을 통해 수만 개의 검출 채널을 가진 대형 TOF 시스템에 확장 적용이 용이하다.
