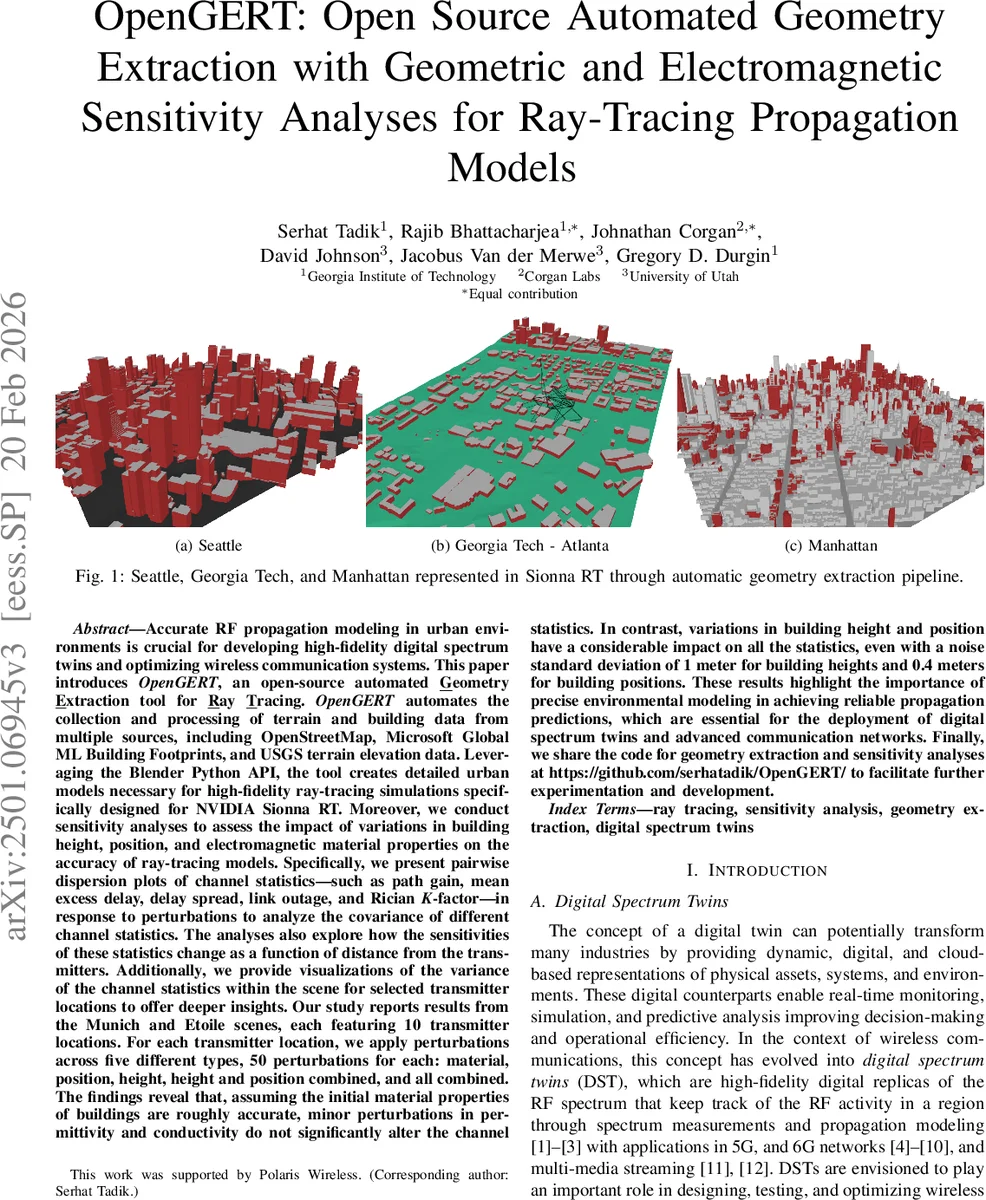

오픈소스 자동 지오메트리 추출 및 민감도 분석 도구 OpenGERT

초록

OpenGERT는 OpenStreetMap, Microsoft Global ML 건물 데이터, USGS 고도 데이터를 활용해 Blender와 연동해 3D 도시 모델을 자동 생성하고, NVIDIA Sion다 RT에 바로 적용할 수 있는 파이프라인을 제공한다. 본 논문은 건물 높이·위치·전기적 물성(유전율·전도도) 변동이 레이 트레이싱 채널 통계(경로 이득, 평균 초과 지연, 지연 확산, 링크 차단, Rician K‑factor)에 미치는 영향을 10개의 송신점·5가지 교란·각 50번 시뮬레이션으로 정량화한다. 물성 교란은 통계에 거의 영향을 주지 않지만, 높이·위치 교란은 1 m·0.4 m 수준에서도 통계값을 크게 변동시켜 정밀한 환경 모델링의 필요성을 강조한다.

상세 분석

OpenGERT는 세 가지 주요 데이터 소스를 통합한다. 첫 번째 워크플로우는 Blender의 Blosm 애드온을 이용해 OSM에서 건물 풋프린트를 추출하고, USGS DEM을 10 m 해상도로 불러와 지형 메쉬를 생성한다. 두 번째 워크플로우는 Microsoft Global ML Building Footprints와 1 m 해상도 USGS DEM을 직접 파이썬 스크립트로 처리해 삼각형 메쉬를 만든 뒤, Blender에 임포트해 재통합한다. 두 방식 모두 Mitsuba‑Blender를 통해 XML 형태로 내보내어 NVIDIA Sionna RT에 입력한다. 이 자동화 파이프라인은 수동 모델링에 비해 시간·인력 비용을 크게 절감하고, 전 세계 다양한 지역에 적용 가능하도록 설계되었다.

민감도 분석에서는 Munich과 Etoile 두 도시 모델을 사용했으며, 각 모델에 10개의 무작위 Tx 위치를 선정했다. 교란은 다음 다섯 종류로 정의하였다: (1) 물성 교란 – 상대 유전율·전도도에 10 % 가우시안 노이즈, (2) 높이 교란 – 건물 상단 z좌표에 σ=1 m 가우시안 노이즈, (3) 위치 교란 – x·y 좌표에 σ=0.4 m 가우시안 노이즈, (4) 높이·위치 복합 교란, (5) 전부 복합 교란. 각 교란 유형마다 50개의 변형 모델을 생성하고, 동일한 Tx‑Rx 배치를 통해 Sionna RT 시뮬레이션을 수행했다.

채널 통계는 경로 이득(PG), 평균 초과 지연(MED), 지연 확산(DS), 링크 차단 확률, Rician K‑factor를 추출했으며, 각 통계에 대한 표준편차를 교란별·거리별로 분석했다. 결과는 다음과 같다. 물성 교란은 PG와 K‑factor를 제외하고는 거의 변동이 없으며, 특히 PG는 0.1 dB 수준의 미미한 변화만 보였다. 반면 높이 교란은 거리 증가에 따라 PG 변동이 크게 증가했으며, 200 m 이상에서는 평균 3 dB 이상의 편차가 관측되었다. 위치 교란은 특히 LOS‑NLOS 전환 구역에서 링크 차단 확률을 급격히 상승시켰으며, 평균 15 % 정도의 추가 차단을 야기했다. 높이·위치 복합 교란은 개별 교란 효과를 합산한 것보다 더 큰 비선형 영향을 보여, 채널 통계 간 상관관계가 복잡하게 변함을 확인했다. 특히 MED와 DS는 높이 교란에 민감하게 반응했으며, 평균 0.8 ns·0.5 ns 수준의 추가 지연 및 확산을 초래했다.

거리 의존성 분석에서는 가까운 거리(≤50 m)에서는 교란에 대한 민감도가 상대적으로 낮았지만, 중·장거리(>100 m)에서는 건물 높이와 위치 오차가 경로 손실과 다중 경로 확산에 지배적인 영향을 미쳤다. 이는 디지털 스펙트럼 트윈(DST) 구축 시, 고해상도 3D 건물 모델링이 특히 장거리 커버리지 예측에 필수적임을 시사한다.

또한, 본 논문은 교란별·통계별 분산을 시각화한 ‘분산 지도’를 제시하여, 설계자가 특정 Tx 위치에서 가장 취약한 파라미터를 직관적으로 파악할 수 있게 했다. 이러한 시각화는 현장 측정과 시뮬레이션 간 차이를 빠르게 식별하고, 모델 보정 작업을 효율화하는 데 유용하다.

결론적으로, OpenGERT는 오픈소스 기반의 완전 자동화된 지오메트리 추출 파이프라인을 제공함으로써, 대규모 도시 환경에서 레이 트레이싱 기반 전파 모델링을 실용화한다. 동시에, 건물 높이·위치 오차가 채널 통계에 미치는 정량적 영향을 최초로 체계화함으로써, DST 및 차세대 무선 시스템 설계 시 환경 모델링 정확도의 중요성을 과학적으로 입증하였다.
