산소 함량이 알루미늄‑탄탈럼 산화물 박막의 광학·구조·유전 특성에 미치는 영향

초록

본 연구는 저온 펄스 직류 반응성 마그넷론 스퍼터링으로 제작한 Al‑Ta‑O 박막에서 산소 흐름을 5 ~ 20 sccm으로 조절해 산소 함량(57.7 ~ 69.6 at.%)을 변화시켰을 때, 광학 밴드갭, 구조적 무정형성, 그리고 유전 파괴 강도(0 ~ 231 V µm⁻¹)의 상관관계를 규명한다. DFT 계산과 XPS, 광학 측정을 통해 산소 결핍 시 금속‑금속 결합이 형성되어 밴드갭 상단에 인‑갭 상태가 나타나며, 이는 가시광 영역 흡수와 유전 강도 저하를 초래함을 확인하였다.

상세 분석

이 논문은 Al₈₀Ta₂₀ 타깃을 이용해 Ar/O₂ 혼합 가스 분위기에서 펄스 DC 반응성 마그넷론 스퍼터링을 수행하고, 산소 흐름을 5, 6, 10, 15, 20 sccm으로 변동시켜 얇은 AlₓTaᵧO_z 박막을 제조하였다. SEM/EDX 분석 결과, 산소 흐름이 증가함에 따라 O 원자 비율이 57.7 %에서 69.6 %까지 상승하고, Al/Ta 원자비는 타깃 대비 낮아지는 경향을 보였다. 이는 가벼운 Al 원자가 Ar와의 충돌에 의해 산란이 심해져 타깃에서 멀리 이동하고, 고밀도 O 가스가 Al의 전송을 억제하기 때문이다.

XRD 패턴은 전반적으로 넓은 피크만 나타나며, 박막이 거의 무정형임을 확인한다. 저산소 시(5 sccm)에는 35 ~ 40° 구역에 Ta 금속의 회절 피크가 약하게 나타나 금속‑금속 결합이 존재함을 시사한다. 산소 흐름을 높이면 25 ~ 30° 구역에 Ta₂O₅의 회절 피크가 강화되며, 이는 산소가 충분히 공급되어 금속‑산소 결합이 우세해짐을 의미한다.

전기적 측정에서는 5 sccm 시료가 전압 인가 직후 전류가 흐르는 즉시 파괴가 일어나 유전 강도를 측정할 수 없었으며, 산소 흐름이 6 sccm 이상일 때만 유전 파괴 전압이 측정되었다. 유전 강도는 96 V µm⁻¹(6 sccm)에서 231 V µm⁻¹(20 sccm)까지 증가했으며, 이는 산소 함량이 높을수록 전하 이동 경로가 차단되는 절연성 네트워크가 형성된 결과이다.

DFT 기반의 비정질 모델(≈150 원자)에서는 O 원자 수를 70 % 이하로 낮출 경우 Al–Al, Ta–Ta, Al–Ta 금속‑금속 결합이 형성되고, 이들 결합에 기인한 전자 상태가 밴드갭 상단에 인‑갭 레벨을 만든다. PBE0 하이브리드 함수로 계산한 전자밀도와 실험적인 XPS 원밴드 스펙트럼을 비교하면, 저산소 시료에서 밸런스 밴드 근처에 뚜렷한 비정상적인 피크가 나타나며, 이는 금속‑금속 결합에 의한 인‑갭 상태임을 확인한다.

광학적으로는 Universal Dispersion Model을 적용해 0.003 ~ 10.8 eV 전 범위의 투과·반사 데이터를 동시에 피팅하였다. 저산소 시료는 가시광(≈2 ~ 3 eV) 영역에서 넓은 흡수 꼬리를 보였으며, 이는 인‑갭 전자 상태가 광자를 흡수하게 만든 결과이다. 반면 고산소 시료는 명확한 직경 전이와 함께 4.4 eV 부근에 정의된 광학 밴드갭을 나타냈다.

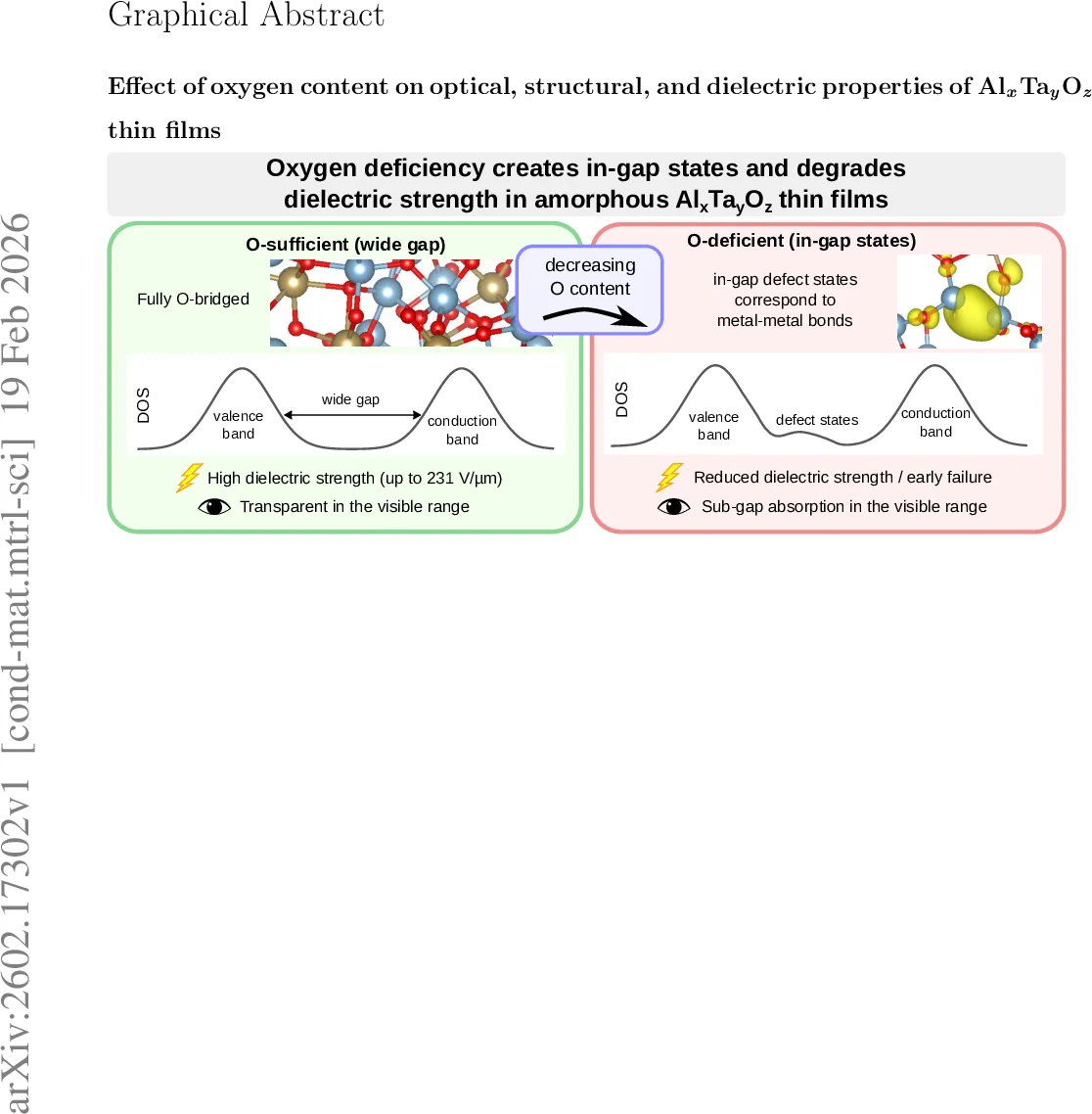

결과적으로, 산소 함량이 낮은 경우 금속‑금속 결합이 촉진되어 전자 구조에 인‑갭 상태를 도입하고, 이는 광학적 가시광 흡수와 유전 파괴 강도 저하를 동시에 야기한다. 반대로 산소가 충분히 공급되면 금속‑산소 결합이 우세해 무정형 네트워크가 형성되고, 전자 밴드가 깨끗히 열리면서 높은 절연성 및 광학 투명성을 확보한다. 이러한 구조‑특성‑성능 연계는 알루미늄‑탄탈럼 복합 산화물의 맞춤형 설계에 중요한 설계 변수로 작용한다.
