저전압 교류에 의한 강유전체 도메인벽 전환: 강제 조화 진동의 새로운 활용

초록

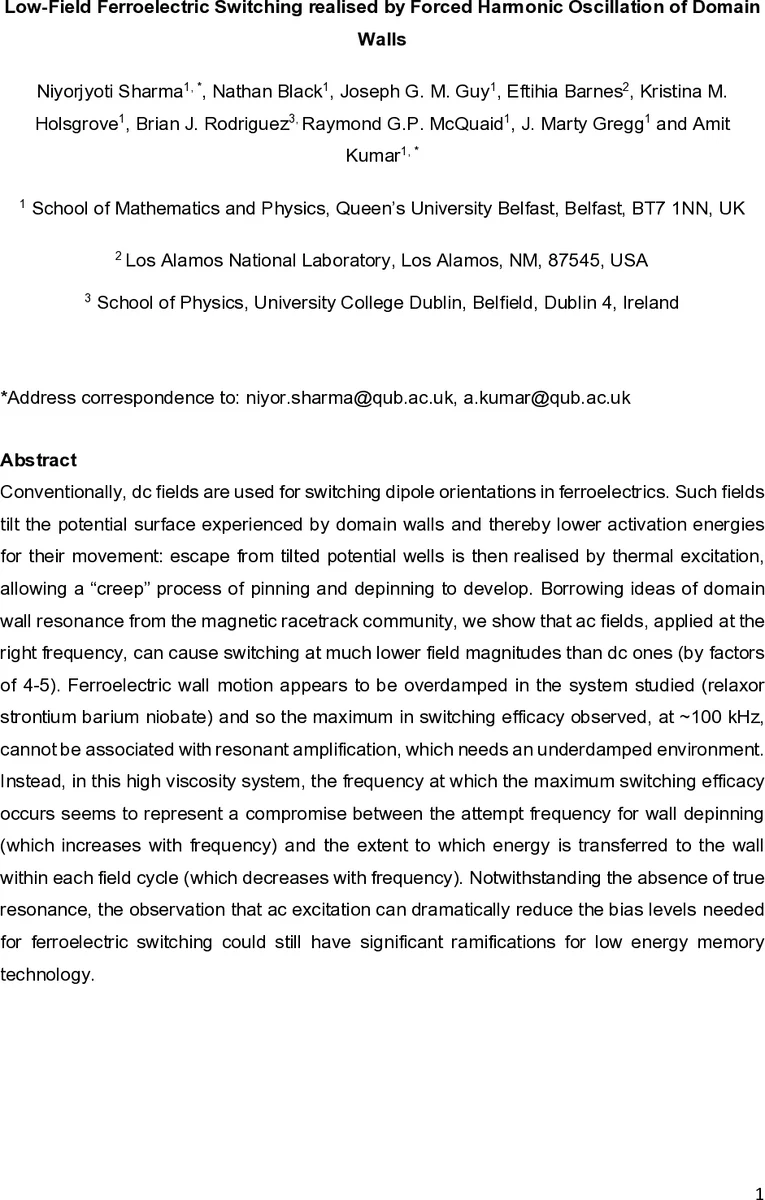

본 연구는 교류 전압을 특정 주파수에서 가함으로써 기존 직류(DC) 대비 4~5배 낮은 전압으로 강유전체 Sr₀.₆₁Ba₀.₃₉Nb₂O₆(SBN:61)의 도메인벽을 전환할 수 있음을 보여준다. 도메인벽은 과도하게 점성(과감쇠)된 환경에서 움직이며, 전환 효율이 최고가 되는 약 100 kHz 주파수는 열에 의한 탈핀 현상의 시도 빈도와 한 사이클당 전달되는 에너지 사이의 최적 균형을 의미한다. 이 현상은 전통적인 공명 증폭과는 다르지만, 저전력 비휘발성 메모리 구현에 중요한 함의를 가진다.

상세 분석

이 논문은 강유전체 메모리 소자의 에너지 효율을 높이기 위한 새로운 전기장 구동 메커니즘을 제시한다. 기존의 DC 전압은 전위우물을 기울여 탈핀 장벽을 낮추고, 열에 의한 ‘크리프’ 과정을 통해 도메인벽을 이동시킨다. 저자들은 자기 레이시크 트랙에서 영감을 받아, 교류(AC) 전압을 특정 주파수에서 적용하면 전압 크기를 크게 낮추면서도 도메인벽 전환을 촉진할 수 있음을 실험적으로 입증하였다.

핵심 실험은 AFM 기반 피에조레조넌스 포스 현미경(PFM)으로 수행되었으며, SBN:61 단결정(두께 ≈0.5 mm)을 대상으로 하였다. DC 전압 10 V 이상에서야 눈에 띄는 전환이 관찰되는 반면, 동일한 전압을 교류 형태(주파수 20 kHz200 kHz)로 가하면 7080%의 영역이 전환되었다. 전환 효율은 주파수에 따라 비선형적인 종 모양을 보였으며, 약 100 kHz에서 정점에 도달한다. 이는 접촉 공명(≈350 kHz)과는 무관한 현상이며, 도메인벽이 과감쇠(over‑damped) 환경에서 진동할 때 발생하는 ‘시도 빈도(attempt frequency)’와 ‘에너지 전달량(energy per cycle)’ 사이의 트레이드오프를 반영한다.

이론적으로는 Kittel의 유효 질량·감쇠 모델을 차용해, 도메인벽의 운동 방정식을

( m\ddot{x}+ \gamma \dot{x}+k x = F_{\text{drive}}\sin(\omega t) )

형태로 기술한다. 여기서 ( \gamma )가 매우 커서 공명 피크가 사라지고, 대신 (\omega)가 증가함에 따라 시도 빈도가 상승하지만, 한 사이클당 전달되는 전기 에너지는 (\omega^{-1})에 비례해 감소한다. 실험 데이터는 이 모델에 잘 맞으며, 최적 주파수는 (\omega_{\text{opt}} \approx \sqrt{k/m})가 아니라 (\gamma/k) 비율에 의해 결정된다는 점을 강조한다.

또한, 교류 전압이 대칭(bipolar)임에도 불구하고 전환이 일방향(양극 → 음극)으로만 진행되는 현상이 관찰되었다. 저자들은 이를 AFM 팁-시료 접촉에서 발생하는 플렉소전기장(flexoelectric field)이 비대칭적인 추가 전위를 제공하기 때문이라고 해석한다. 실험적으로 팁 압력을 증가시키면 전환 임계 전압이 낮아지는 것이 확인되었으며, 이는 플렉소전기 효과가 강해져 전위우물의 비대칭성이 증대됨을 의미한다.

결과적으로, 이 연구는 (1) 교류 전압을 이용한 저전압 도메인벽 전환 메커니즘, (2) 과감쇠 환경에서의 최적 주파수 개념, (3) 플렉소전기장이 전환 비대칭성을 유도한다는 세 가지 핵심 인사이트를 제공한다. 이러한 인사이트는 기존의 고전압 DC 구동 메모리와 달리, 전력 소모를 크게 줄인 전압 구동형 강유전체 메모리 설계에 직접 적용 가능하다.
