KESTREL EMT를 활용한 산업용 커패시터 스위칭 과도 현상 검증

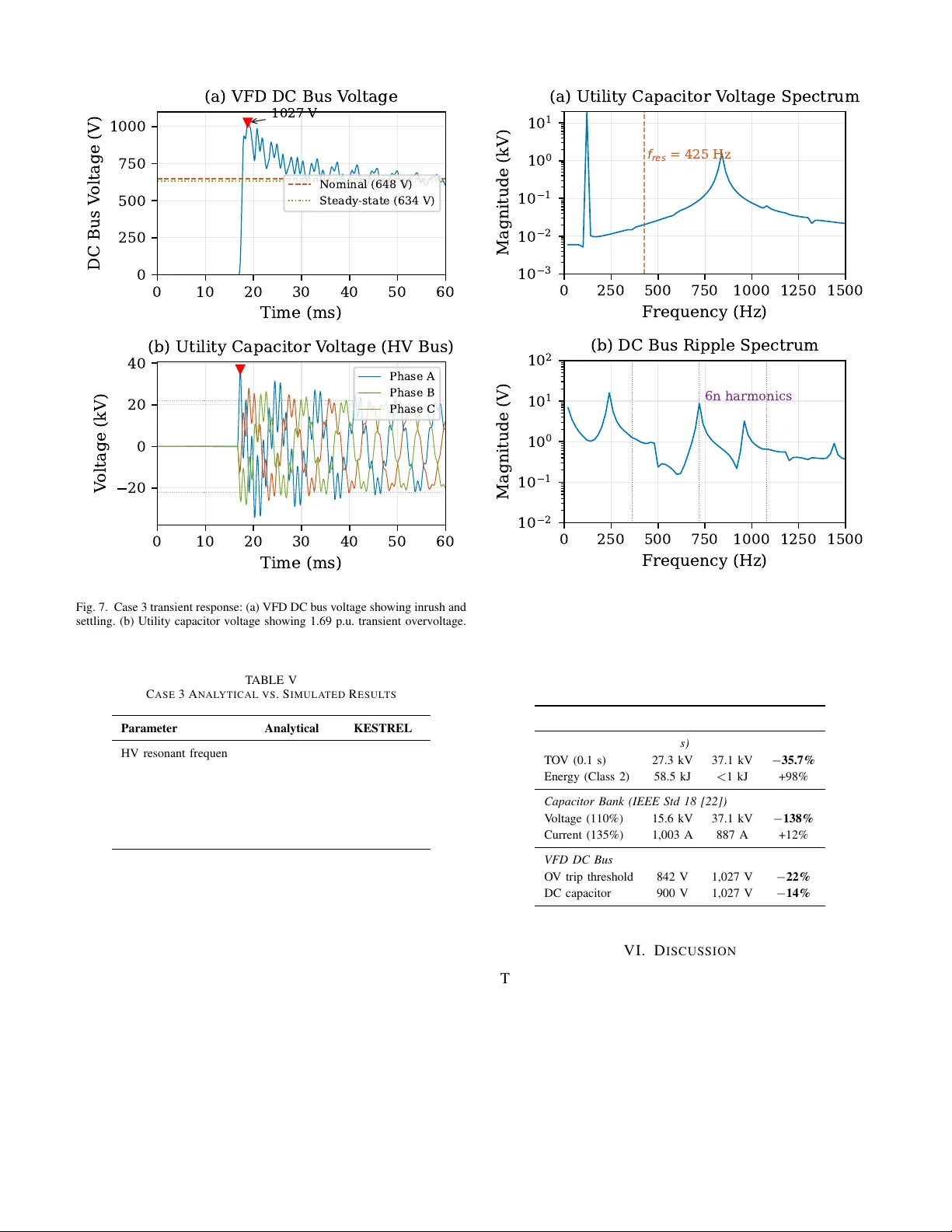

본 논문은 무료 오픈소스 전자기 과도(EMT) 시뮬레이터인 KESTREL EMT의 정확성을 산업용 커패시터 스위칭 과도 현상에 적용해 검증한다. 연구 배경으로는 전력 전자 부하, 특히 VFD와 같은 장비가 전력 품질에 미치는 복합적인 영향을 파악하기 위해서는 전통적인 위상(Phasor) 분석이 한계가 있으며, EMT 시뮬레이션이 필수적이라는 점을 제시한다. 상용 EMT 플랫폼은 연간 수천 달러의 라이선스 비용이 요구돼, 특히 개발도상국의 소규모 유틸리티·컨설팅·학계에 접근 장벽이 된다. 이에 KESTREL EMT는 무료이면서 Python 통합을 통해 사용자 정의 제어 로직을 구현할 수 있는 장점을 갖는다. 논문은 세 가지 단계적 사례를 통해 KESTREL의 성능을 검증한다. 1) **Case 1 – 단일 커패시터 뱅크 에너지화** - 시스템: 13.8 kV 유틸리티 소스(단락 용량 500 MVA, X/R = 10)와 10 Mvar(139.3 µF/phase) 커패시터 뱅크. - 분석: RLC 과도 해석을 통해 자연 진동 주파수 fₙ = 425 Hz, 피크 전압 2.0 p.u., 피크 전류 4.19 kA, 감쇠비 ζ = 0.051을 도출. - KESTREL 구현: 2 µs 타임스텝, 200 ms 시뮬레이션, 스위치가 전압 피크 시점에 닫히도록 설정. - 결과: FFT 기반 측정 주파수 420 Hz(오차 1.2 %), 피크 전압 1.92 p.u.(오차 3.9 %), 피크 전류 4.56 kA(오차 8.7 %). 이는 분석 해와 충분히 일치하며, KESTREL이 LC 공진을 정확히 구현함을 증명한다. 2) **Case 2 – 전압 증폭 (Voltage Magnification)** - 현상: 유틸리티 커패시터 스위칭 과도가 변압기(Δ‑Y)와 시설 측 PFC 커패시터(500 kvar) 사이에서 공진을 일으켜 저전압 버스 전압이 증폭되는 현상. - 이론: 유틸리티 측 진동 주파수 425 Hz와 시설 측 공진 주파수 562 Hz의 튜닝 비율 0.76이 충분히 근접해 전압 증폭을 유발하지만, Δ‑와 Y‑구조가 영시퀀스 전류를 차단해 증폭 계수를 0.79 ×로 억제한다. - 시뮬레이션 결과: 고전압 버스 피크 1.89 p.u., 저전압 버스 피크 1.49 p.u.이며, 저전압 버스 전압이 VFD DC버스 OV 트립 임계치(1.3 p.u.)를 초과한다. 이는 변압기 벡터군 선택이 완전한 보호가 아니라 완화 수단임을 보여준다. 3) **Case 3 – VFD와 유틸리티 커패시터 뱅크 상호작용** - 시스템: 500 kW 6‑펄스 다이오드 정류 VFD(DC버스 650 V, DC 커패시터 6,800 µF, 필터 인덕턴스 0.122 mH)와 앞선 두 사례를 결합. - 공진 분석: 고전압 측 평행 공진이 425 Hz(7차 고조파)에서 발생하고, 저전압 측 공진이 190 Hz(3차 고조파 근처)에서 발생한다. Q ≈ 71로 높은 증폭 가능성을 시사한다. - KESTREL 구현: 변압기 턴비를 정확히 반영하고, DC버스 전압을 차동으로 측정하도록 블록 구성. - 결과: Phase A에서 1.69 p.u.의 과전압이 발생하고, DC버스 피크 전압 1,027 V(정격 대비 158 % 초과)까지 상승한다. FFT는 425 Hz와 720 Hz(12차 고조파) 리플을 확인한다. 장비 스트레스 분석 결과, 서지 어레스터는 TO V 한계 초과(‑35.7 %), 커패시터 뱅크 전압 스트레스 138 % 초과, VFD DC버스 OV 트립 한계 초과(‑22 %) 등 보호 여유가 크게 부족함을 나타낸다. **논의**에서는 KESTREL 사용 시 전압 소스 스케일링(VLL RMS), 변압기 턴비 지정, DC버스 차동 측정 등 구현상의 세부 사항을 강조한다. 또한 “steady‑state blind spot” 즉, 전통적인 정현파 해석이나 고조파 스캔만으로는 포착되지 않는 과도 전압 현상이 존재함을 강조한다. 검증 오차(주파수 1.2 %, 전압 3.9 %, 전류 8.7 %)는 엔지니어링 허용 범위 내이며, 스위칭 순간의 미세 차이가 전류 피크에 영향을 미친다는 점을 재확인한다. **결론**에서는 KESTREL EMT가 산업용 커패시터 스위칭 과도 분석에 있어 상용 툴과 동등한 정확성을 제공함을 입증하고, 무료·오픈소스라는 특성으로 개발도상국·소규모 컨설팅·학계에 비용 효율적인 연구·실무 환경을 제공한다는 점을 강조한다. 향후 연구로는 액티브 프론트‑엔드 VFD, 배터리 ESS 지원, 서지 어레스터 조정 연구 및 상용 EMT 플랫폼과의 직접 비교가 제시된다.
