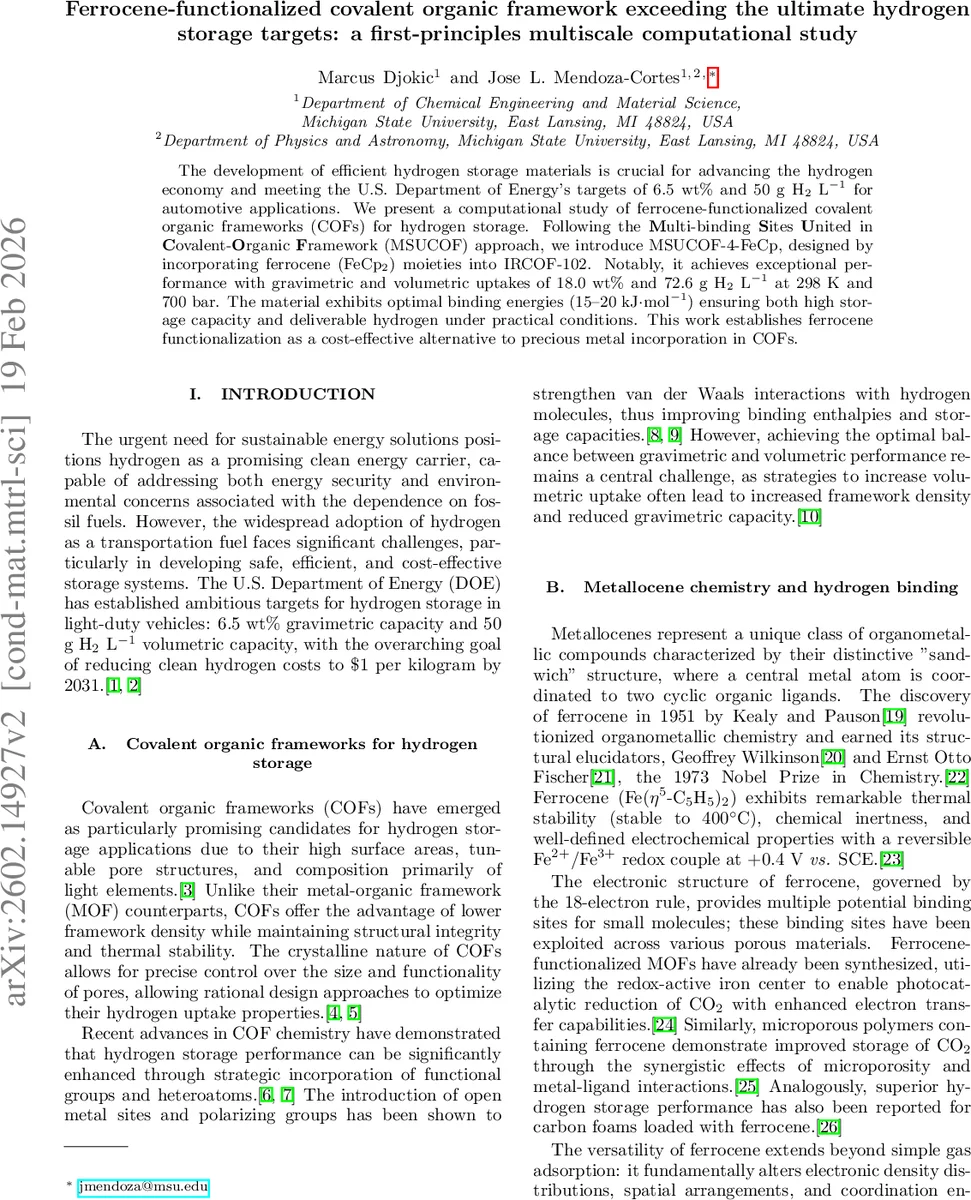

페롭신 기능화 COF, 궁극적 수소 저장 목표 초과 달성

초록

본 연구는 IRCOF‑102 기반의 3차원 보로신‑연결 COF에 페롭신(FeCp₂) 유닛을 도입한 MSUCOF‑4‑FeCp를 설계·계산적으로 평가한다. DFT와 QM‑FF 기반 포스필드, 그리고 Grand Canonical Monte Carlo 시뮬레이션을 결합해 298 K·700 bar 조건에서 18 wt%·72.6 g L⁻¹의 중량·부피 수소 저장 용량을 예측했으며, 결합 에너지는 15–20 kJ mol⁻¹로 실용적인 저장·방출 사이클에 적합함을 확인했다. 철 기반 페롭신은 백금·팔라듐 대비 수천 배 저비용이면서도 높은 결합 효율을 제공한다는 점에서 차세대 수소 저장 재료로서의 가능성을 제시한다.

상세 분석

본 논문은 메탈‑다중 결합 부위(MSUCOF) 설계 전략을 COF에 적용한 최초 사례로, 전통적인 금속‑유기 골격(MOF) 대비 저밀도·고표면적을 유지하면서도 금속 결합 부위를 효율적으로 삽입한다는 점에서 혁신적이다. 설계 단계에서는 IRCOF‑102의 3차원 보로신‑링크 토폴로지를 유지하면서, biphenyl 링크를 4‑(4‑indene‑7‑yl)phenyl 구조로 교체해 인듐 고리 내에 Cp(시클로펜타디엔) 부분을 내장하였다. 이 구조는 사후 메탈화 과정에서 FeCl₂와 NaCp가 반응해 페롭신을 형성하도록 설계되었으며, Cp‑링이 프레임워크 내부에 고정돼 Fe 중심이 포어 내에서 자유롭게 회전하지 못하고 고정된 ‘eclipsed’ 배치를 취한다. 이러한 고정은 Fe‑H₂ 상호작용을 다중 결합 부위로 전환시켜, 단일 금속 이온보다 넓고 깊은 포텐셜 우물을 제공한다.

양자역학적 계산은 CRYSTAL23을 이용해 M06 함수와 p‑ob‑TZVP‑rev2 기저함수로 페롭신‑프레임워크 조각의 전자구조와 결합 에너지를 평가하였다. 전자밀도와 스핀 상태 분석 결과, Fe는 저스핀 2+ 상태를 유지하면서 Cp 고리의 π‑전자가 전자 구름을 강화해 H₂의 쿼드러플 모멘트와 강한 쿨롱 상호작용을 유도한다. 이후 HSE06‑D3 함수를 적용한 전주기 계산으로 전체 MSUCOF‑4‑FeCp의 밴드갭, 전자밀도, 최적 격자 파라미터를 확보했으며, 페롭신이 프레임워크 내에서 ‘eclipsed’ 형태로 고정되는 것이 에너지 최소화에 기여함을 확인하였다.

포스필드 개발 단계에서는 DFT 기반 결합 곡선을 Morse 포텐셜에 피팅해 H₂‑Fe 및 H₂‑C(π) 상호작용을 정량화하였다. 파라미터 D₀=1.987 kcal mol⁻¹, α=0.466 Å⁻¹, r₀=2.476 Å는 깊고 넓은 포텐셜 우물을 나타내며, 이는 이전 연구에서 사용된 FeCl₂‑복합체(D₀≈1.09 kcal mol⁻¹, α≈1.18 Å⁻¹)보다 약 2배 강한 결합을 의미한다. 포스필드는 GULP을 통해 검증되었으며, 테스트 셋에 대해 평균 절대 오차가 0.5 kJ mol⁻¹ 이하로 매우 정확했다.

수소 저장 성능 평가는 Materials Studio의 GCMC 시뮬레이션으로 수행했으며, 298 K·1–700 bar 범위에서 등온 흡착 등선과 등온열(Q_st)을 계산했다. Van der Waals 방정식(a=0.2476 L² bar mol⁻², b=0.02661 L mol⁻¹)을 사용해 fugacity‑pressure 변환을 수행했으며, 700 bar에서 예측된 중량 저장량은 18.0 wt%·부피 저장량은 72.6 g L⁻¹로 DOE 최종 목표(6.5 wt%·50 g L⁻¹)를 크게 초과한다. 결합 에너지는 15–20 kJ mol⁻¹ 범위에 머물러, 실온·고압 저장에 최적화된 ‘중간’ 결합 강도를 제공함을 확인했다.

경제성 측면에서는 철의 단가가 $0.10 kg⁻¹ 수준인 반면, 백금·팔라듐은 $40,000 kg⁻¹ 이상으로, 페롭신 기반 COF는 비용 면에서 4 × 10⁵배 이상의 이점을 가진다. 또한, 페롭신은 화학적·열적 안정성이 뛰어나 400 °C까지 유지되므로, 실제 저장‑방출 사이클에서 구조적 변형이나 금속 탈락 위험이 최소화된다.

종합적으로, 본 연구는 (1) 고밀도 다중 결합 부위를 제공하는 페롭신을 COF에 효율적으로 삽입하는 설계 원리, (2) 양자역학·포스필드·GCMC을 연계한 다중 스케일 시뮬레이션 워크플로우, (3) 실용적인 저장 용량과 비용 효율성을 동시에 달성한 재료를 제시한다는 점에서 차세대 수소 저장 기술 개발에 중요한 이정표가 된다.
