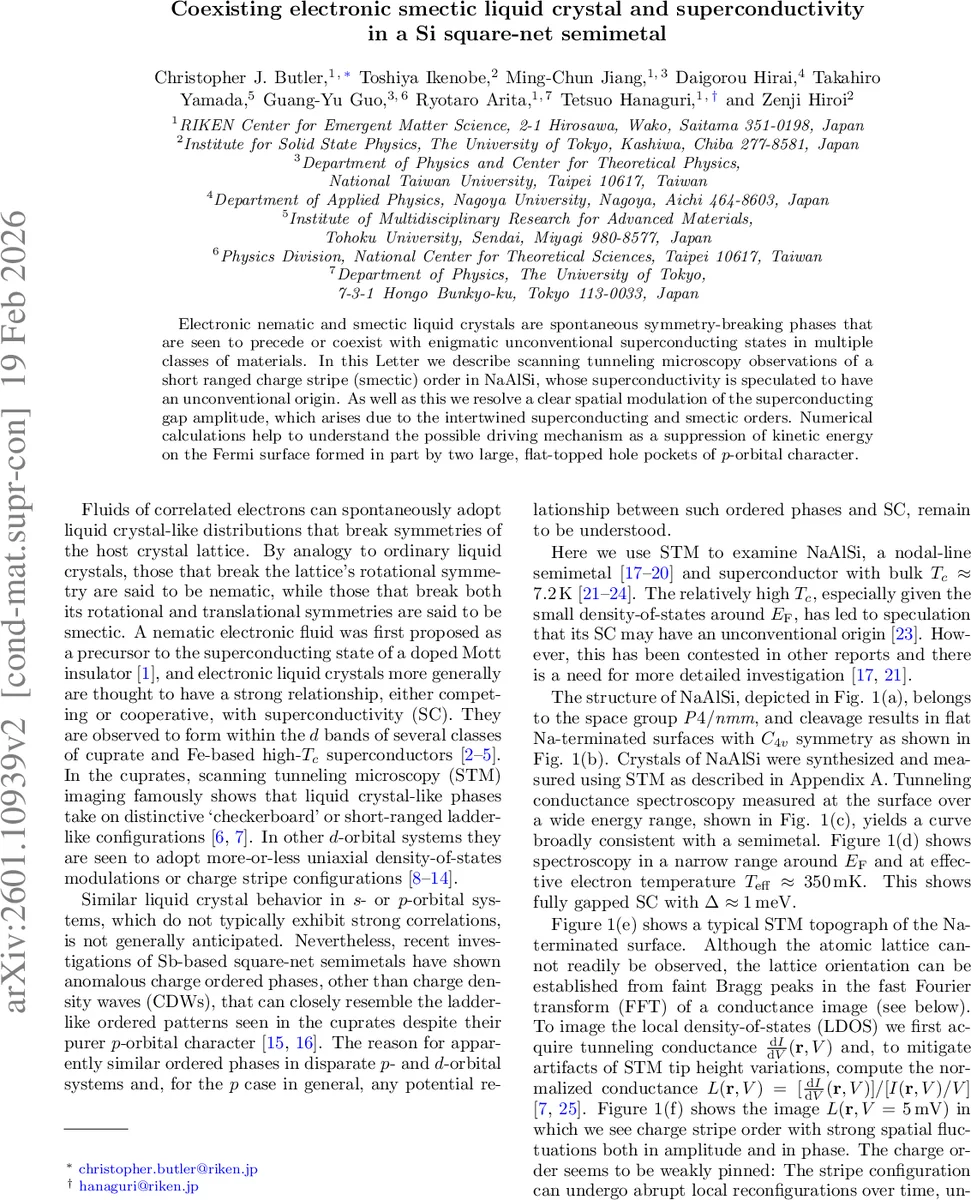

스퀘어‑넷 반도체 NaAlSi에서 전자 스메틱 액정과 초전도성의 동시 존재

초록

STM과 DFT를 이용해 NaAlSi 표면을 조사한 결과, p‑오비탈 기반의 평탄한 홀 포켓이 기인한 짧은 거리 전하 스트라이프(스메틱) 주문이 관찰되었다. 이 스메틱 주문은 4배 격자 상수의 비정칙 파동벡터(q≈0.235 qa0)를 가지며, 초전도 갭 진폭이 스트라이프 위상에 따라 주기적으로 변한다. 계산적으로는 평탄한 밴드의 동역학 에너지 억제가 주문 형성의 주요 동인으로 제시된다.

상세 분석

본 연구는 NaAlSi라는 Si 사각 격자 반도체가 전자 스메틱 액정과 초전도성을 동시에 보이는 희귀한 사례임을 실험적으로 입증한다. STM 측정에서 정규화 전도도 L(r,V) 를 이용해 V=5 mV 근처에 강한 1‑차원 전하 스트라이프가 나타났으며, FFT 분석을 통해 q_str,a≈0.235 qa0(≈4.25 a0) 의 비정칙 파동벡터를 확인했다. 스트라이프는 C4v 대칭을 깨고 C2v 로 낮아지는 전자 구조와 일치하고, 에너지 의존성 측정에서 q_str,a와 90° 회전된 q_str,b가 각각 E_F 위·아래에서 강하게 나타나며 약 13 meV의 에너지 차이를 보인다. 이는 두 개의 평탄한 Si p‑오비탈 홀 포켓이 서로 직교하게 존재하고, 한 포켓이 약간 Fermi면 위로 이동하면서 밴드 Jahn‑Teller 효과가 발생, 회전 대칭이 C2v 로 낮아지는 네마틱 상태가 먼저 형성된 뒤, q_str에 해당하는 nesting이 추가로 전이시켜 스메틱 주문이 나타난다는 시나리오와 일치한다. DFT 계산은 Γ‑점 전자‑알루미늄 s‑오비탈 포켓과 X축을 따라 뻗은 두 개의 큰 평탄한 Si p‑오비탈 홀 포켓을 재현하고, q_str가 이 홀 포켓의 평탄한 부분을 연결함을 보여준다. 따라서 동역학 에너지(밴드 폭)의 억제가 전자 상호작용을 강화시켜 스메틱 주문을 안정화시키는 주요 메커니즘으로 작용한다는 결론을 뒷받침한다.

초전도성 측면에서, NaAlSi는 T_c≈7.2 K 로 비교적 높은 전이온 온도를 가지지만, 전자 밀도는 낮아 비전통적 메커니즘이 제안되어 왔다. STM 스펙트럼에서 ∆≈1 meV 의 완전한 갭이 관찰되었으며, 스트라이프와 동일한 파동벡터를 갖는 ∆(r) 변조가 확인되었다. 특히 스트라이프가 강하게 나타나는 영역에서는 초전도 코히런스 피크 간격(2∆)이 주기적으로 변하고, 이는 전하 밀도 변동에 따라 초전도 결합 강도가 조절된다는 직접적인 증거다. 도메인 월(DW)에서 초전도 갭 크기가 변하지 않는 점은 스메틱 주문과 초전도 주문이 경쟁보다는 공존하거나, 스메틱이 초전도에 대한 보조적인 ‘페어 액정’ 역할을 할 가능성을 시사한다.

이러한 결과는 전통적으로 d‑오비탈 전이금속에서만 관찰되던 전자 액정 현상이 p‑오비탈 기반 사각 격자 반도체에서도 나타날 수 있음을 보여준다. 특히, 평탄한 밴드와 작은 Fermi면적이 결합된 시스템에서 동역학 에너지 억제가 전자 상관성을 크게 증폭시켜 스메틱 및 네마틱 주문을 유도할 수 있음을 실험과 이론이 동시에 뒷받침한다. 이는 비전통적 초전도 메커니즘을 탐구하는 새로운 플랫폼으로서 NaAlSi의 가치를 높이며, 전자 액정과 초전도성의 상호작용을 이해하는 데 중요한 힌트를 제공한다.
