자연스러운 hBN 주름을 이용한 평면 나노유체 채널

초록

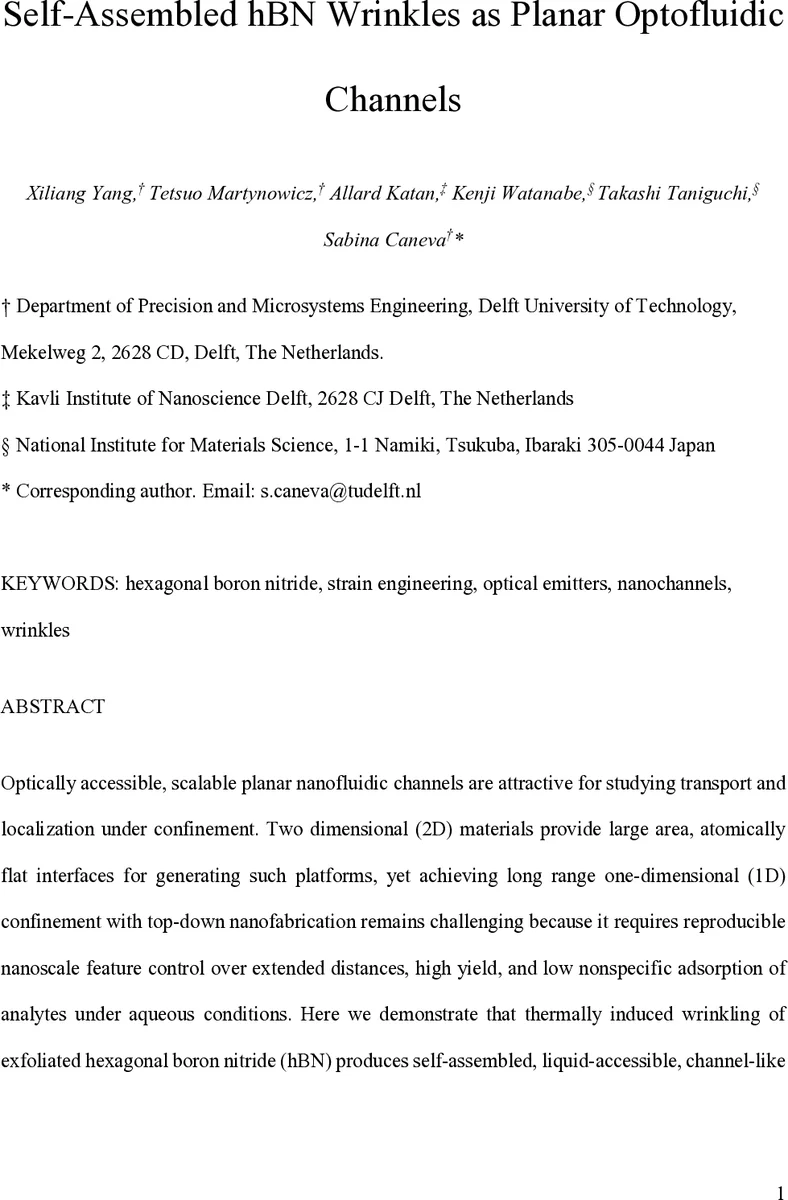

열처리로 유도된 hBN 얇은 막의 주름을 리소그래피 없이 자체적으로 형성시켜, 수 나노미터 이하의 수직 간격과 마이크로미터 규모의 폭을 갖는 평면 나노유체 채널 네트워크를 구현하였다. 플라스틱 두께와 기판 종류에 따라 주름 밀도와 형태를 통계적으로 제어하고, 라만·KPFM·광학 영상으로 액체 침투와 장기 보유를 확인하였다. 그래핀 오버레이를 이용한 배경 억제와 ATTO647N‑표지 DNA의 형광 로컬라이제이션을 통해 바이오분자 제한 응용 가능성을 시연하였다.

상세 분석

본 연구는 2차원 재료인 육방정계 질소화 붕소(hBN)의 열팽창 불일치를 활용해 얇은 플렉시블 필름에 압축 응력을 가함으로써 자연스럽게 주름(wrinkle) 네트워크를 형성하는 방법을 제시한다. hBN은 음의 면내 열팽창계수를 가지고 있어 SiO₂/Si, 사파이어, 석영 등 다양한 기판 위에서 고온(1000 °C) 어닐링 후 냉각하면 압축 변형을 완화하기 위해 외부로 튀어나오는 버클링 현상이 발생한다. 이때 주름의 형성 메커니즘은 고전적인 얇은 막의 버클링 이론과 일치하며, 얇은 막의 두께(t)와 기판‑막 계면의 유효 강성 대비가 주된 제어 변수이다. 두께가 증가하면 굽힘 강성이 커져 동일한 압축 변형에 대해 주름 발생 임계치가 상승하고, 결과적으로 주름 밀도는 감소한다. 또한, 기판의 탄성계수와 접착 강도에 따라 응력 전달 효율이 달라지므로, 사파이어와 같이 강직한 기판에서는 높은 주름 높이(>150 nm)와 넓은 폭(≈2 µm)이 관찰되는 반면, 석영과 같이 부드러운 기판에서는 주름 높이가 <2 nm인 초미세 주름이 다수 형성된다. 이러한 통계적 설계 공간은 “결정적 제어”보다는 “통계적 튜닝”으로 이해해야 하며, 실제 응용에서는 원하는 채널 높이 범위(수 nm~수백 nm)를 목표로 두께와 기판을 선택하면 된다.

주름의 단면은 삼각형에 가까운 급격한 곡률을 보이며, 라만 스펙트럼의 E₂g 피크(1365.2 cm⁻¹) 이동을 통해 크림프와 트라우프 사이의 인장·압축 응력 분포를 비접촉식으로 시각화할 수 있다. 라만 매핑 결과, 크림프 부근에서는 피크가 청색 이동(인장)하고 트라우프 부근에서는 적색 이동(압축)하는 패턴이 나타나, 주름이 단순히 기하학적 구조가 아니라 복합적인 응력 장을 제공함을 확인한다. 이러한 응력 장은 전하 이동성, 이온 전도도, 그리고 물 분자의 배향 등에 영향을 미칠 것으로 예상되며, 나노유체 채널 내부의 물리·화학적 환경을 정밀하게 조절할 수 있는 잠재력을 가진다.

액체 침투 여부는 시간 연속 광학 영상, 물의 OH‑stretch 라만 밴드, 그리고 KPFM 기반의 전기용량 기울기(dC/dz) 매핑을 통해 검증하였다. 드롭렛을 접촉시킨 직후부터 주름 내부에 물이 빠르게 유입되고, 10 시간 이상 장시간 보유되는 것이 확인되었다. 이는 주름이 형성한 나노슬릿이 물과 전해질을 포획하면서도 표면 장력에 의해 쉽게 탈출하지 못하도록 하는 ‘캡슐화 효과’와 일치한다.

마지막으로, 그래핀 오버레이를 hBN 위에 전이시켜 광학적 배경을 억제하고, 비방사성 에너지 전달(RET) 메커니즘을 이용해 그래핀에 가까운 형광 라벨(ATTO647N) 신호를 선택적으로 소멸시켰다. 이를 통해 그래핀 위에 놓인 DNA 분자가 주름 채널을 따라 국소화되는 모습을 와이드필드 형광 현미경으로 직접 관찰할 수 있었다. 그래핀‑hBN 복합구조는 광학 투명도와 전기적 특성을 동시에 제공하므로, 향후 단일분자 트래킹, 전기화학 센싱, 그리고 광학‑전기 혼합형 나노플루이딕스에 활용될 가능성이 크다.

요약하면, 본 논문은 (1) 열팽창 불일치를 이용한 리소그래피‑프리 주름 형성, (2) 두께·기판에 따른 주름 형태의 통계적 설계, (3) 라만·KPFM·광학을 통한 액체 충전·보유 확인, (4) 그래핀 오버레이와 형광 라벨을 이용한 바이오분자 제한 시연이라는 네 가지 핵심 성과를 제시한다. 이는 대면적, 저비용, 그리고 광학적으로 접근 가능한 나노유체 플랫폼을 제공함으로써, 차세대 라보‑온‑칩 및 분자 진단 기술에 중요한 기반을 마련한다.
