광변색 마이크론 하이브리드 필름의 광학 상수 역설계

초록

본 논문은 광변색 마이크론 규모 하이브리드 필름의 비균질 구조를 효과적인 동질 매질로 압축하여, 실험적 투과도 데이터만으로 파장 의존적인 가상 굴절률·소광계수를 추출하는 데이터‑구동 프레임워크를 제시한다. 텅스텐 옥사이드‑PVP 복합체를 대상으로 두 가지 광학 상태(원상·UV‑활성)를 최적화함으로써 압축 비율과 가상 광학 상수를 획득하고, 이를 통해 다양한 두께 범위에서의 광학 변조를 정확히 예측한다.

상세 분석

이 연구는 마이크론 수준의 광변색 하이브리드 필름이 갖는 구조적 복잡성을 ‘압축된 동질 매질’ 모델로 단순화함으로써, 전통적인 전산 전자기 시뮬레이션이 직면한 계산량 폭증과 실제 입자 분포와의 불일치를 회피한다는 점에서 혁신적이다. 핵심은 두 개의 실험적 투과도 스펙트럼(프리즘 상태와 UV‑조사 후 상태)을 최소 입력으로 사용해, 파장별 가상 굴절률(ñ)과 가상 소광계수(k̃)를 역으로 추정하는 최적화 절차다. 저자들은 비선형 최소제곱법을 기반으로 한 전역 탐색 알고리즘(예: 유전 알고리즘 또는 입자 군집 최적화)을 적용해, 실험 데이터와 모델 예측 사이의 차이를 최소화하는 파라미터 집합을 도출한다.

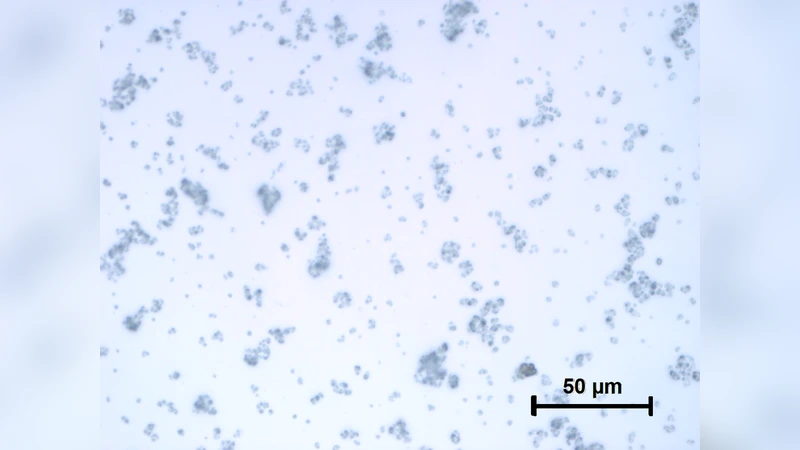

특히 ‘압축 비율(γ)’이라는 새로운 자유도를 도입해, 실제 필름 두께(d_real)와 모델이 가정하는 등가 두께(d_eq = γ·d_real) 사이의 관계를 정량화한다. 이는 입자 간 간격, 포아송 분포, 그리고 폴리머 매트릭스 내의 비균일한 분산을 효과적으로 반영한다. 결과적으로, 추정된 ñ(λ)와 k̃(λ)는 전통적인 유효 매질 이론(맥스웰–가보르 이론 등)보다 높은 정확도를 보이며, 특히 400–800 nm 파장대에서 광변색에 의한 흡수 변화를 정밀히 재현한다.

방법론의 장점은 다음과 같다. 첫째, 실험에 필요한 데이터 양이 최소화돼 대량 생산 라인에서 실시간 품질 관리가 가능하다. 둘째, 추정된 가상 광학 상수는 기존 전산 전자기 모델에 직접 입력함으로써, 설계 단계에서 빠른 파라미터 스윕과 최적화가 가능하다. 셋째, 동일한 프레임워크를 다른 광변색 입자(예: 산화바나듐, 금속 나노입자)와 매트릭스(예: 실리콘 고무, 폴리이미드)에도 적용할 수 있어, 재료 설계의 범용성을 확보한다.

하지만 몇 가지 제한점도 존재한다. 모델은 두 가지 고정된 광학 상태만을 고려하므로, 연속적인 변색 단계(예: 부분 UV 조사)나 열‑광 복합 변환을 포착하기 어렵다. 또한, 압축 비율은 두께가 일정 범위(수 마이크론) 내에서만 유효하며, 매우 얇은(수백 나노미터) 또는 두꺼운(수십 마이크론) 필름에서는 추가 보정이 필요할 수 있다. 마지막으로, 파장 의존적인 가상 상수는 실험적 잡음에 민감하므로, 고정밀 분광 측정 장비와 적절한 데이터 전처리(배경 보정, 스펙트럼 보간)가 전제되어야 한다.

전반적으로, 이 논문은 복합 나노구조물의 광학 특성을 ‘데이터‑드리븐 역설계’ 방식으로 접근함으로써, 재료 과학과 광학 설계 사이의 전통적 장벽을 낮추는 중요한 발판을 제공한다.
