고습도 나일론에서 210Pb·210Po 확산: 초저배경 실험을 위한 경고

초록

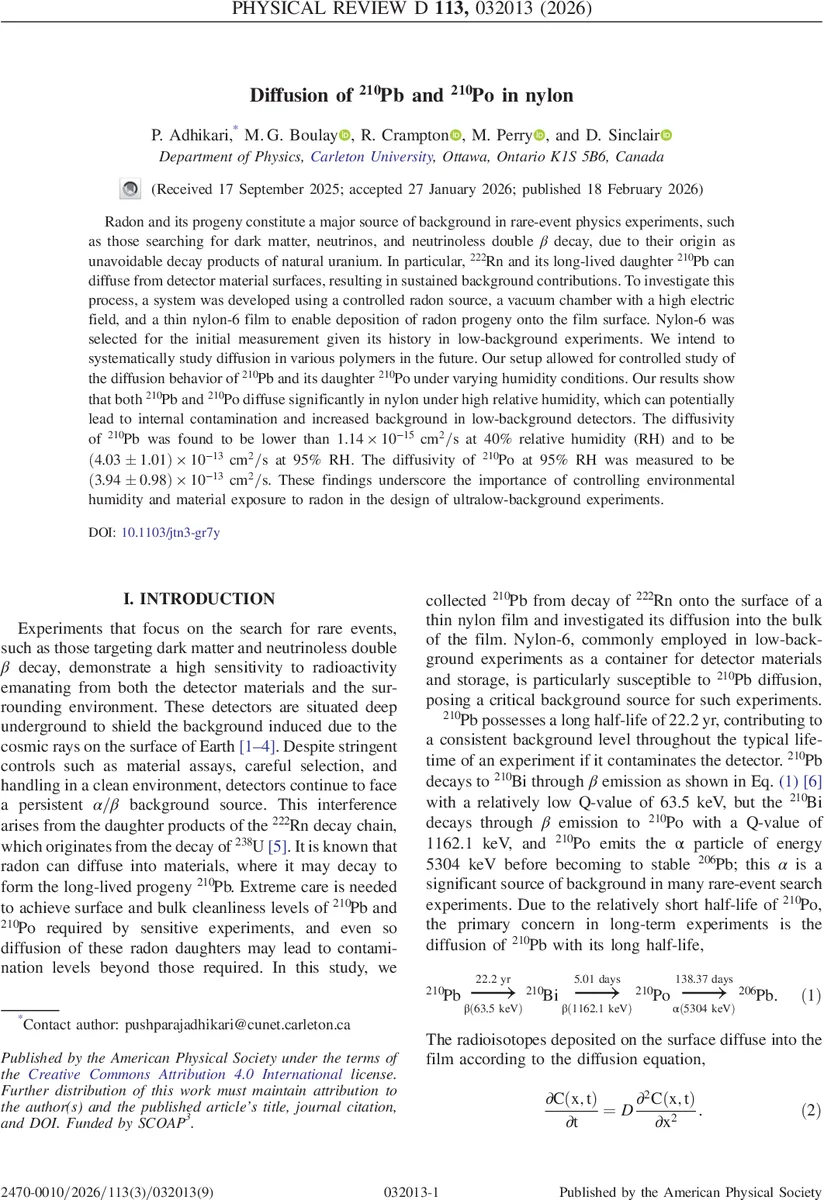

본 연구는 나일론‑6 필름에 222Rn으로부터 생성된 210Pb와 그 딸이온 210Po가 상대 습도에 따라 어떻게 확산되는지를 정량화하였다. 40 % RH에서는 확산이 거의 관측되지 않았으나 95 % RH에서는 210Pb와 210Po의 확산 계수가 각각 (4.03 ± 1.01) × 10⁻¹³ cm² s⁻¹, (3.94 ± 0.98) × 10⁻¹³ cm² s⁻¹ 로 크게 증가함을 확인했다. 결과는 저배경 실험 설계 시 습도 관리와 재료 선택의 중요성을 강조한다.

상세 분석

이 논문은 저배경 입자 물리 실험에서 가장 교묘한 배경원인 라돈 및 그 후계자들의 물질 내 확산 메커니즘을 정량적으로 규명하려는 시도이다. 저자들은 나일론‑6을 선택했는데, 이는 기존 저배경 검출기에서 용기·보관재로 널리 사용돼 왔으며, 라돈 전구체가 물성에 미치는 영향을 파악하기에 적합한 재료이다. 실험은 두 단계로 구성된다. 첫 단계는 고전압 전기장을 이용해 2000A형 라돈 발생기(활동도 25 kBq)에서 발생한 222Rn을 닫힌 아크릴 튜브 안에 주입하고, 전기장에 의해 양전하를 띤 218Po·214Pb·214Bi·214Po 이온을 나일론 표면에 집속시켜 고농도의 210Pb 전구체를 얇은 필름(두께 50 µm) 위에 증착한다. 전압 3.5 kV와 200 mbar 질소 분위기 하에서 전하 이온의 수집 효율은 약 13 Hz(≈50 % 라돈 유래)로 측정되었다. 두 번째 단계는 증착된 시료를 40 % RH(실험실)와 95 % RH(습도 챔버) 조건에서 각각 수백 일간 보관하면서 알파 스펙트로미터(Ortec Alpha Duo)로 210Po(α 5304 keV)와 210Pb→210Po→206Pb 연쇄 붕괴에 따른 알파 에너지 분포 변화를 모니터링한다.

이론적으로 저자들은 1차원 반무한 슬래브 모델을 적용해 확산 방정식 ∂C/∂t = D∂²C/∂x² 를 초기 조건 C(x,0)=Qδ(x)와 경계 조건 C→0(x→∞), ∂C/∂x|_{x=0}=0 로 풀어 C(x,t)=Q/(√(4πDt)) exp(−x²/4Dt) 를 얻었다. 이 해는 표면에 집착된 전구체가 시간에 따라 깊이 x로 확산되는 확률밀도 함수를 제공한다. 실험에서 측정된 알파 에너지 감소(전면 피크에서 1–5 MeV 구간으로 이동)는 방출 위치가 검출기와의 거리 증가에 따른 에너지 손실을 의미하며, 이를 통해 확산 계수 D를 역산하였다.

주요 결과는 다음과 같다. 40 % RH에서는 210Pb의 확산 계수 상한이 1.14 × 10⁻¹⁵ cm² s⁻¹ 이하이며, 실제 관측된 알파 피크 변형은 통계적 한계 내에서 무시할 수 있었다. 반면 95 % RH에서는 210Pb와 210Po 모두 확산이 뚜렷이 나타났으며, 각각 D_{Pb}= (4.03 ± 1.01) × 10⁻¹³ cm² s⁻¹, D_{Po}= (3.94 ± 0.98) × 10⁻¹³ cm² s⁻¹ 로 추정되었다. 이는 습도가 물질 내부의 수분 함량을 증가시켜 폴리머 사슬 사이의 자유 부피를 확대하고, 이온화된 라돈 전구체가 보다 쉽게 이동하게 함을 시사한다. 또한, 고습도 노출 후 알파 이벤트 총량이 약 2 % 감소했는데, 이는 확산된 핵이 검출기 감도 한계 이하로 이동하거나 측정 영역 밖으로 퍼져서 발생한 것으로 해석된다.

불확실성 분석에서는 전하 이온 수집 효율, 알파 검출 효율(≈15 % at 10 mm distance), 그리고 습도 제어 정확도(±2 % RH) 등이 주요 오차원으로 작용했다. 특히, 초기 210Pb 양을 Q로 추정하는 과정에서 214Po 초기 활동을 이용한 추정법이 사용됐으며, 이는 라돈-딸이온 평형 시간(≈3 h)과 210Pb 반감기(22.2 y) 차이로 인해 장기적인 누적 오차를 야기할 수 있다.

결론적으로, 저배경 실험 설계 시 나일론과 같은 고분자 재료를 사용할 경우, 습도 관리가 필수적이며, 고습도 환경에서는 라돈 전구체가 내부로 침투해 장기적인 알파·베타 배경을 유발할 위험이 있다. 향후 연구에서는 다양한 고분자(폴리프로필렌, 폴리에틸렌, 실리콘 고무 등)와 중간 습도 구간(60–80 % RH)에서의 확산 계수를 체계적으로 측정해 재료 선택 가이드라인을 구축할 필요가 있다.
