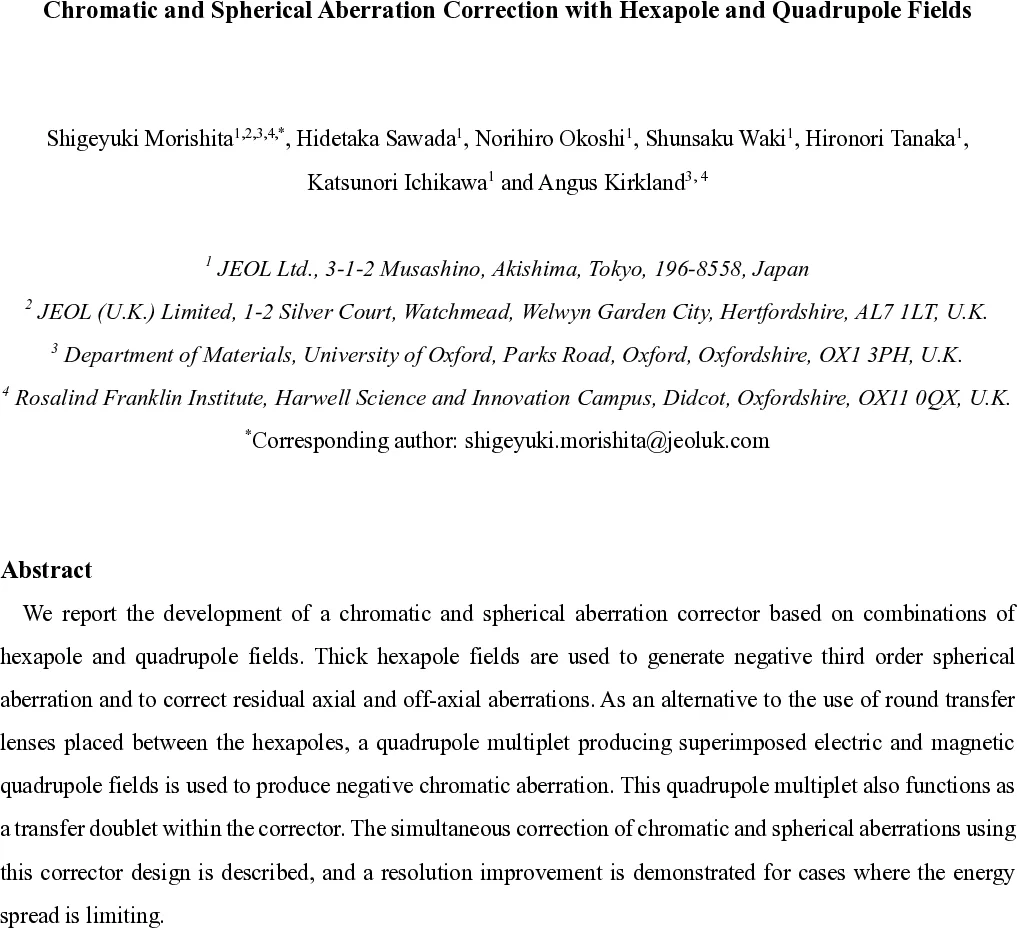

헥사폴과 쿼드폴을 이용한 색수차·구면수차 동시 보정기

초록

본 논문은 두께가 큰 헥사폴과 전·자기 쿼드폴을 결합해 색수차(Cc)와 구면수차(Cs)를 동시에 보정하는 새로운 전자현미경 교정기(HQ 교정기)를 설계·시연한다. 헥사폴은 음의 3차 구면수차를, 쿼드폴 멀티플릿은 음의 1차 색수차와 색수차 비대칭을 제공한다. 실험 결과 200 kV에서 Cc를 0.01 mm 이하(≈0.06 nm/eV)로, Cs를 0.7 mm 이하로 감소시켜 해상도 향상을 확인하였다.

상세 분석

이 연구는 기존의 헥사폴 기반 구면수차 보정기와 쿼드폴‑옥타폴(QO)형 색수차 보정기의 장점을 통합한 하이브리드 설계를 제시한다. 두께가 큰 헥사폴(H1, H2)은 입사 전자빔에 강한 3차 비대칭(삼중) 비틀림을 가해 음의 C3,0(구면수차 3차) 값을 생성한다. 전통적인 헥사폴 교정기에서는 헥사폴 사이에 원형 전자렌즈 쌍(전송 렌즈)으로 공액면을 맞추어야 했지만, 여기서는 전·자기 쿼드폴 멀티플릿을 전송 쌍으로 대체한다.

쿼드폴 멀티플릿은 전기와 자기 쿼드폴을 겹쳐서 반대 극성을 갖게 함으로써 전자 에너지 의존적인 편향력을 상쇄하고, 결과적으로 Cc1,1,0(1차 색수차 초점)과 Cc1,1,2(색수차 비대칭)를 음의 값으로 만들 수 있다. 내부 폴(Q2, Q3, Q6, Q7)에서는 타원형(선 초점) 빔이 형성되어 강한 색수차 보정이 이루어지며, 외부 폴(Q1, Q4, Q5, Q8)은 보조적인 색수차 보정을 제공한다.

전송 역할을 수행하는 쿼드폴 네 개(‘러시안 쿼드폴’이라 불리는 DCDC·CDCD 배열)는 얇은 렌즈 근사와는 달리 두께(t)와 강도(α)를 고려한 2×2 전송 행렬을 사용해 공액면 조건을 수치적으로 만족시킨다. 이때 d1(첫 번째 쿼드폴 입구와 공액면 사이 거리)을 최적화하면 헥사폴과 물리적 간섭 없이 배치를 가능하게 한다.

헥사폴과 쿼드폴 사이에 추가적인 옥타폴(8극) 및 12극(도데카폴) 코일을 감아 고차 비대칭(2차·4차 코마, 5배 비대칭 등)을 미세 조정한다. 최종적으로는 전통적인 원형 전송 렌즈 쌍을 보조적으로 삽입해 객관 렌즈와 교정기 사이의 잔여 기하학적 비대칭을 최소화한다.

실험에서는 200 kV와 300 kV 가속 전압에서 전압·전류를 조정해 각 요소의 초점 강도를 맞추었으며, 전자 에너지 변동에 따른 파워 스펙트럼 분석을 통해 Cc와 Cs 값을 정량화했다. 보정 전 Cc는 1.1 mm(≈6.5 nm/eV)였으나, 보정 후 0.01 mm 이하(≈0.06 nm/eV)로 감소했다. 구면수차 C3,0도 원래 0.7 mm에서 동일 수준 이하로 억제되었다. 고차 색수차(Cc2 등)는 아직 남아 있지만, 1차 색수차가 충분히 보정되면 실질적인 해상도 제한은 크게 완화된다.

이 설계는 저전압(≤100 kV)에서도 전압 비례에 따라 전기·자기 필드 강도를 조절하면 동일한 보정 효과를 기대할 수 있어, 저전압 TEM·STEM에서의 생체 시료 저손상 관찰 등에 유용할 것으로 보인다. 또한, 전통적인 헥사폴·쿼드폴·옥타폴 조합보다 부품 수가 적고, 전송 렌즈 대신 전·자기 쿼드폴을 사용함으로써 기계적 복잡성과 진동 민감도를 감소시킨 점이 실용적이다.
