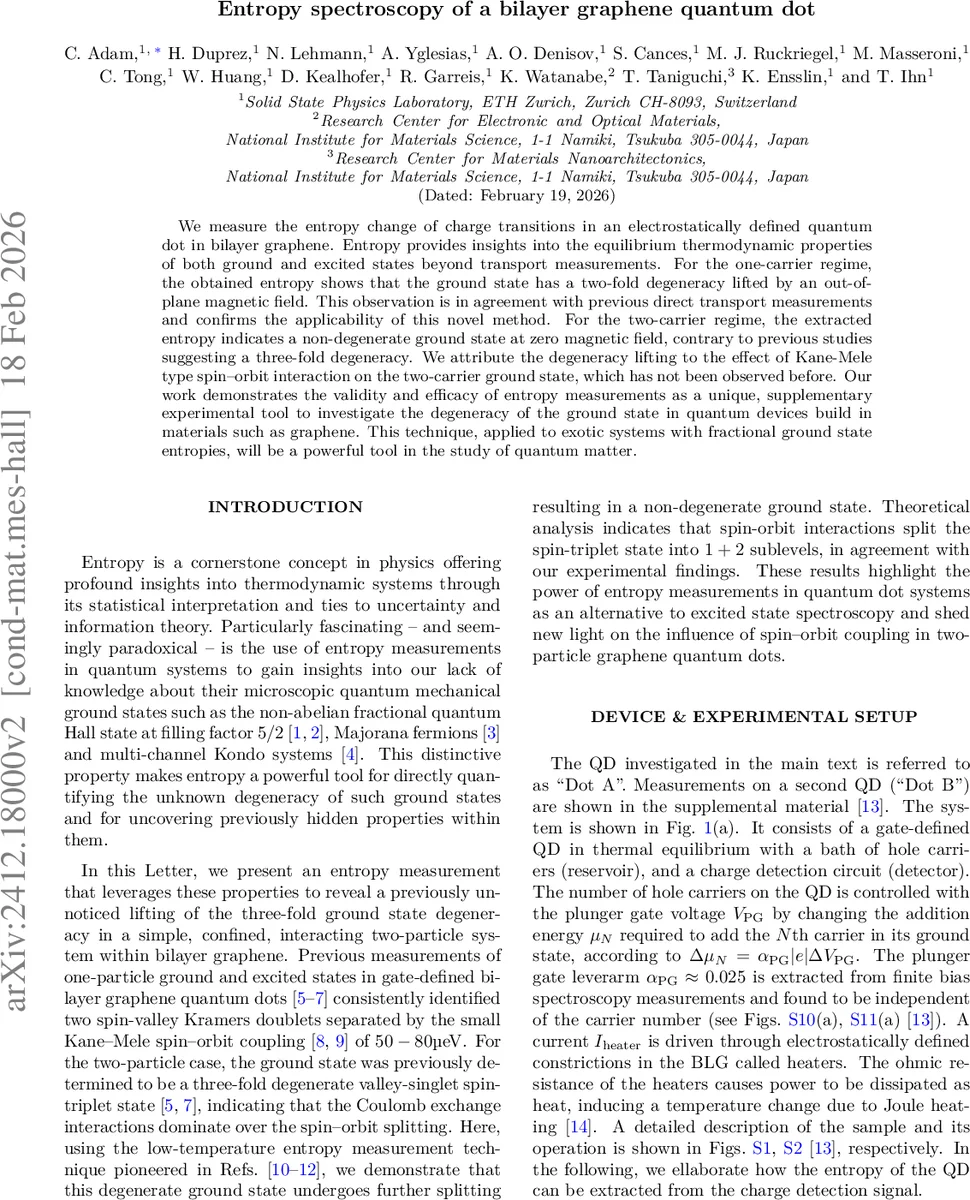

이중층 그래핀 양자점의 엔트로피 분광

초록

전기적으로 정의된 이중층 그래핀 양자점에서 전하 전이의 엔트로피 변화를 측정하였다. 한 전자 영역에서는 외부 수직 자기장에 의해 두 배의 축퇴가 풀리는 것을 확인했으며, 두 전자 영역에서는 이전 연구와 달리 0 T에서 비축퇴성(단일) 바닥 상태가 존재함을 밝혀냈다. 이는 Kane‑Mele형 스핀‑오비트 상호작용이 두 전자 바닥 상태의 축퇴를 제거한다는 새로운 증거이며, 엔트로피 측정이 그래핀 기반 양자소자에서 바닥 상태의 축퇴를 직접 확인하는 유효한 보조 도구임을 입증한다.

상세 분석

본 논문은 저온에서 전하 검출기(Charge Detector)를 이용해 양자점(QD)의 평균 점유수 N과 온도 T에 대한 미분 ∂N/∂T를 직접 측정함으로써 엔트로피 변화 ΔS를 추출하는 방법을 제시한다. 두 가지 분석 방법(Method A, Method B)을 사용했으며, 전자는 열폭이 터널링 폭 Γ보다 크게 지배되는 열적 브로드닝 영역(kBT≫Γ)에서 식(8)을 피팅해 ΔS를 구하고, 후자는 온도 변조 ΔT를 별도 교정해 ∂N/∂T를 직접 구한 뒤 식(1)을 적분해 ΔS를 얻는다. 두 방법 모두 0→1 전이와 1→2 전이에서 일관된 결과를 보여 방법론의 신뢰성을 검증하였다.

1전자 전이(0→1)에서는 엔트로피가 kB ln 2까지 상승하고 이후 kB ln 2로 수렴한다. 이는 바닥 상태가 Kramers 쌍 |K⁻↓⟩, |K⁺↑⟩ 로 두 배 축퇴됨을 의미한다. 자기장 B⊥가 증가하면 스핀·밸리 전자 Zeeman 효과(g_s, g_v)로 인해 축퇴가 점차 해제되어 ΔS가 0으로 감소한다. 실험에서 관측된 g_v≈13.6, g_s≈2.0 및 스핀‑오비트 간격 Δ_SO≈75 µeV는 기존 전송 스펙트로스코피와 일치한다.

반면 1→2 전이에서는 엔트로피가 kB ln 2에서 -kB ln 2까지 변하고 최종적으로 0이 된다. 즉, 두 전자 바닥 상태가 비축퇴(단일)임을 나타낸다. 이는 이전 연구가 제시한 3배 축퇴(밸리-싱글렛·스핀-트리플렛)와 상반된다. 자기장 의존성을 살펴보면 B⊥≈100 mT 이하에서는 1전자 상태의 축퇴 해제만이 ΔS 변화를 주도하고, B⊥≈220 mT에서 ΔS가 kB ln 2만큼 급증한다. 이는 두 전자 바닥 상태가 고에너지 밸리-트리플렛·스핀-싱글렛(|T⁻_v S_s⟩)과 교차하면서 새로운 바닥 상태 |S_v T_0 s⟩⊕|T_0 v S_s⟩가 형성되기 때문이다.

이 현상을 설명하기 위해 Kane‑Mele형 스핀‑오비트 상호작용을 포함한 4체계 모델을 도입하였다. 스핀‑오비트가 밸리-싱글렛·스핀-트리플렛과 밸리-트리플렛·스핀-싱글렛을 혼합시켜 에너지 레벨을 재배열하고, 결과적으로 3배 축퇴가 1배 축퇴로 전이한다. 실험에서 추정된 추가 스핀‑오비트 간격 Δ′_SO와 교차 자기장 B×는 모델과 정량적으로 일치한다.

따라서 엔트로피 측정은 전통적인 전송 스펙트로스코피가 놓치기 쉬운 미세한 레벨 교차와 스핀‑오비트에 의한 축퇴 해제를 직접적으로 드러내는 강력한 도구임을 입증한다. 특히, 그래핀과 같이 밸리와 스핀 자유도가 동시에 존재하는 2차원 물질에서 복합적인 상호작용을 밝히는 데 유용하다.
