연결된 에너지 네트워크가 밝히는 비정질 물질의 기계 손실 메커니즘

초록

**

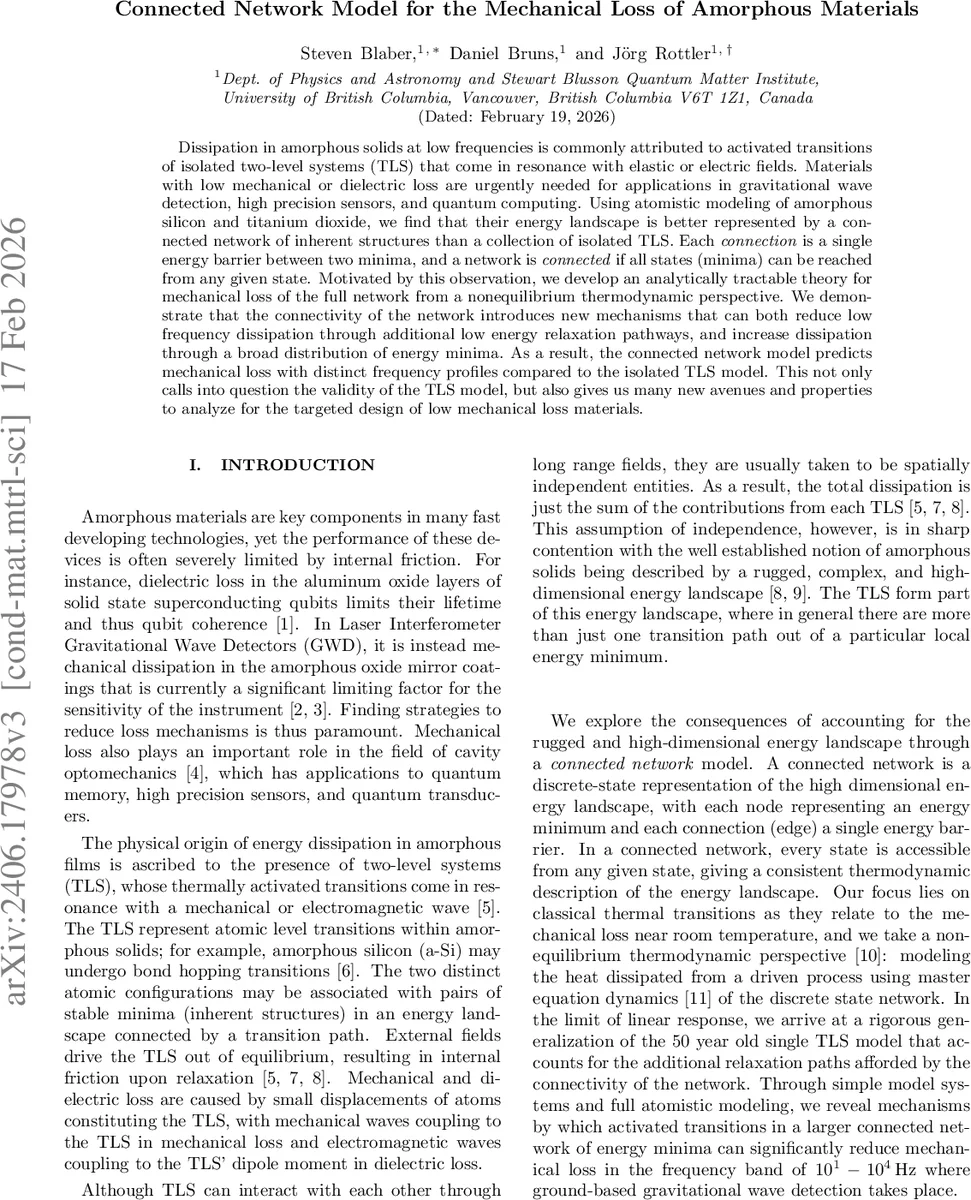

원자 수준 시뮬레이션으로 비정질 실리콘(a‑Si)과 티타늄 이산화물(a‑TiO₂)의 에너지 지형을 분석한 결과, 최소 에너지 상태(고유구조)와 그 사이의 전이 장벽이 희소하게 연결된 네트워크를 형성함을 발견하였다. 저자들은 이 연결 네트워크를 기반으로 비평형 열역학과 마스터 방정식을 이용해 기계 손실을 계산하는 새로운 이론을 제시하고, 네트워크 연결성이 기존의 독립적인 두 레벨 시스템(TLS) 모델과는 다른 손실 감소·증가 메커니즘을 제공한다는 것을 보였다.

**

상세 분석

**
본 논문은 비정질 고체의 저주파 기계 손실을 설명하는 전통적인 두 레벨 시스템(TLS) 모델의 한계를 지적하고, 원자 규모 시뮬레이션을 통해 실제 에너지 풍경이 어떻게 연결된 네트워크 형태로 존재하는지를 실증한다. a‑Si와 a‑TiO₂ 시료에서 수천 개에 달하는 고유구조와 그 사이의 전이 장벽을 NEB( nudged elastic band) 방법으로 탐색한 결과, 전체 네트워크는 0.05 %~0.14 % 정도의 연결성을 보이며, 각 노드(고유구조)의 차수 분포가 전형적인 스케일프리(power‑law) 형태임을 확인하였다. 이는 일부 고유구조가 다수의 다른 구조와 연결돼 복합적인 순환(cycle)과 폐쇄 루프를 형성한다는 의미이며, 이러한 구조적 복잡성은 독립적인 TLS 쌍만을 고려하는 기존 모델에서는 포착되지 않는다.

이러한 네트워크를 열역학적으로 기술하기 위해 저자들은 마스터 방정식 형태의 전이율 행렬 R(t)을 도입하고, 외부 변형(스트레인)과의 결합을 선형 응답 한계에서 전개하였다. 전이율은 Arrhenius 형태로 장벽 높이 Vᵢⱼ에 크게 의존하며, 모든 전이의 기본 전이율 k₀를 동일하게 가정함으로써 계산을 단순화하였다. 선형 응답 해석을 통해 얻어진 핵심식(식 19)은 Q⁻¹, 즉 역품질인자가 전이율 행렬의 고유모드( eigen‑modes)와 각 고유모드의 고유시간 τⱼ에 의해 결정된다는 것을 보여준다. 여기서 τⱼ=|λⱼ|⁻¹(λⱼ는 R의 고유값)이며, 각 모드는 네트워크 전체의 확률 흐름을 반영한다.

TLS 모델은 각 고유구조 쌍을 독립적인 2‑state 시스템으로 취급해 전체 Q⁻¹을 단순히 합산한다(식 20). 반면 연결 네트워크에서는 고유구조들이 서로 연결돼 있기 때문에 전이 행렬의 비대각 성분이 존재하고, 이는 다중‑TLS 상호작용을 내재적으로 포함한다. 결과적으로 두 가지 새로운 메커니즘이 나타난다. 첫째, 네트워크 내 저에너지 순환 경로가 추가되면서 특정 주파수 대역(10¹–10⁴ Hz)에서 에너지 흡수가 분산되어 손실이 감소한다. 둘째, 고유구조와 장벽 에너지 분포가 넓어짐에 따라 일부 고유모드가 큰 τ를 갖게 되고, 이는 저주파에서 손실을 증가시킨다. 따라서 연결성은 손실을 동시에 억제하고 증폭시키는 복합 효과를 만든다.

이론적 결과는 원자 시뮬레이션 데이터와 정성적으로 일치한다. 특히 a‑TiO₂의 경우 차수 분포가 더 넓어 네트워크가 더 복잡해지며, 이는 실험적으로 관측되는 높은 기계 손실과 일맥상통한다. 저자들은 이러한 네트워크 특성을 조절(예: 특정 결합을 억제하거나 고에너지 장벽을 감소)함으로써 저손실 비정질 코팅을 설계할 새로운 지표를 제시한다.

**
