큰 요소와 고급 빔포머로 2D 초음파 매트릭스 어레이 시야 확대

초록

본 연구는 초음파 매트릭스 어레이의 요소 수를 줄이면서도 시야(FOV)를 넓히는 방법을 제시한다. 요소 크기를 크게 하고, 고급 빔포머(DAS, NSI, DCF, MV)를 적용해 이미지 품질을 유지한다. K‑wave 시뮬레이션과 실험을 통해 NSI와 MV 빔포머가 사이드 로브를 억제하고 메인 로브를 좁혀 해상도를 개선함을 확인했다. 전자 결합을 이용해 가상 큰 어레이를 구성하고, 2배 결합 계수에서 기존 어레이와 동일한 해상도를 유지하면서 FOV를 두 배로 확장하였다.

상세 분석

이 논문은 3차원 초음파 영상에서 필연적으로 발생하는 ‘요소 폭증’ 문제에 대한 실용적인 해결책을 제시한다. 전통적인 매트릭스 어레이는 수천 개의 트랜스듀서 요소를 필요로 하며, 이는 하드웨어 복잡도와 데이터 전송 병목을 초래한다. 저자는 요소 피치를 인위적으로 확대함으로써 실제 요소 수는 그대로 유지하면서도 가상의 큰 어레이 효과를 얻는 전략을 채택했다. 이를 위해 두 가지 핵심 기술이 결합된다. 첫째, 전자 결합(electronic coupling) 방식을 사용해 인접 요소들을 하나의 ‘큰 요소’처럼 동작하게 만든다. 결합 계수(Coupling factor)를 2, 3, 4까지 변화시켜 피치를 2배, 3배, 4배로 늘렸으며, 이때 각 요소의 전기적 위상과 진폭을 정밀히 보정해 배열의 등간격성을 유지했다. 둘째, 고급 빔포머 알고리즘을 적용해 결합으로 인한 스펙트럼 손실을 보완한다. 전통적인 Delay‑and‑Sum(DAS)은 결합 시 발생하는 사이드 로브와 해상도 저하에 취약하지만, Null Subtraction Imaging(NSI), Directional Coherence Factor(DCF), Minimum Variance(MV) 등은 신호의 공간 상관성을 활용해 잡음을 억제하고 빔폭을 좁힌다. 특히 NSI는 목표 신호와 무관한 방향의 에너지를 차감함으로써 사이드 로브를 크게 감소시키며, MV는 최소 분산 원리를 적용해 잡음에 대한 민감도를 최소화한다.

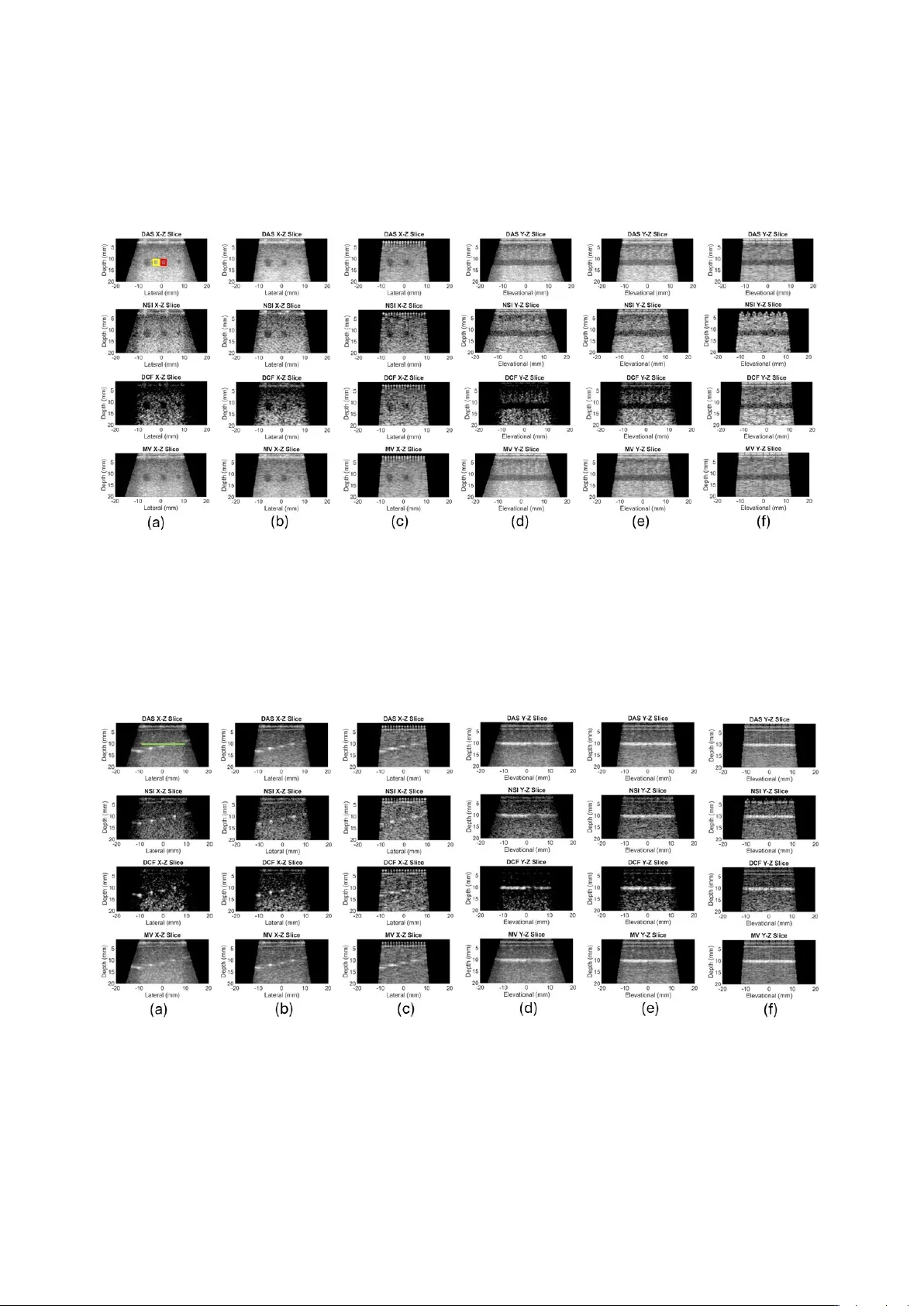

시뮬레이션 단계에서는 K‑wave 기반 3D 포인트 스프레드 함수(PSF)를 이용해 각 빔포머의 성능을 정량화하였다. 결과는 NSI와 MV가 DAS 대비 사이드 로브 레벨을 8‑10 dB 이상 낮추고, 메인 로브 폭(FWHM)을 15‑20 % 축소함을 보여준다. DCF는 중간 정도의 개선을 보였으며, 결합 계수가 증가할수록 모든 빔포머의 성능 저하가 점진적으로 나타났지만, NSI는 결합 계수 4까지도 DAS와 동등한 해상도를 유지했다.

실험에서는 1024 요소(32 × 32) 매트릭스 어레이를 Verasonics Vantage 256 시스템에 연결하고, 전자 결합 회로를 통해 가상의 큰 피치를 구현하였다. 또한, 정밀 위치 제어 시스템을 이용해 어레이를 여러 위치에서 순차적으로 스캔하고, 이를 합성해 ‘가상 큰 어레이’를 재구성했다. 이 방식은 실제 물리적 어레이를 확대하는 비용을 절감하면서도 전체 FOV를 2배(결합 계수 2)까지 확장할 수 있게 한다. 실험 이미지에서 NSI와 MV는 혈관 구조와 조직 경계선을 선명하게 복원했으며, 특히 NSI는 결합 계수 3에서도 DAS 대비 30 % 이상의 해상도 향상을 기록했다.

결과적으로, 요소 크기를 늘리면서도 고급 빔포머를 적용하면 하드웨어 복잡도와 데이터 부하를 크게 낮출 수 있다. 이는 대형 2‑D 매트릭스 어레이를 설계할 때 비용 효율성을 크게 개선하고, 초음파 기반 진단·치료 시스템의 실시간 처리 요구를 충족시키는 데 중요한 전환점이 될 수 있다.
