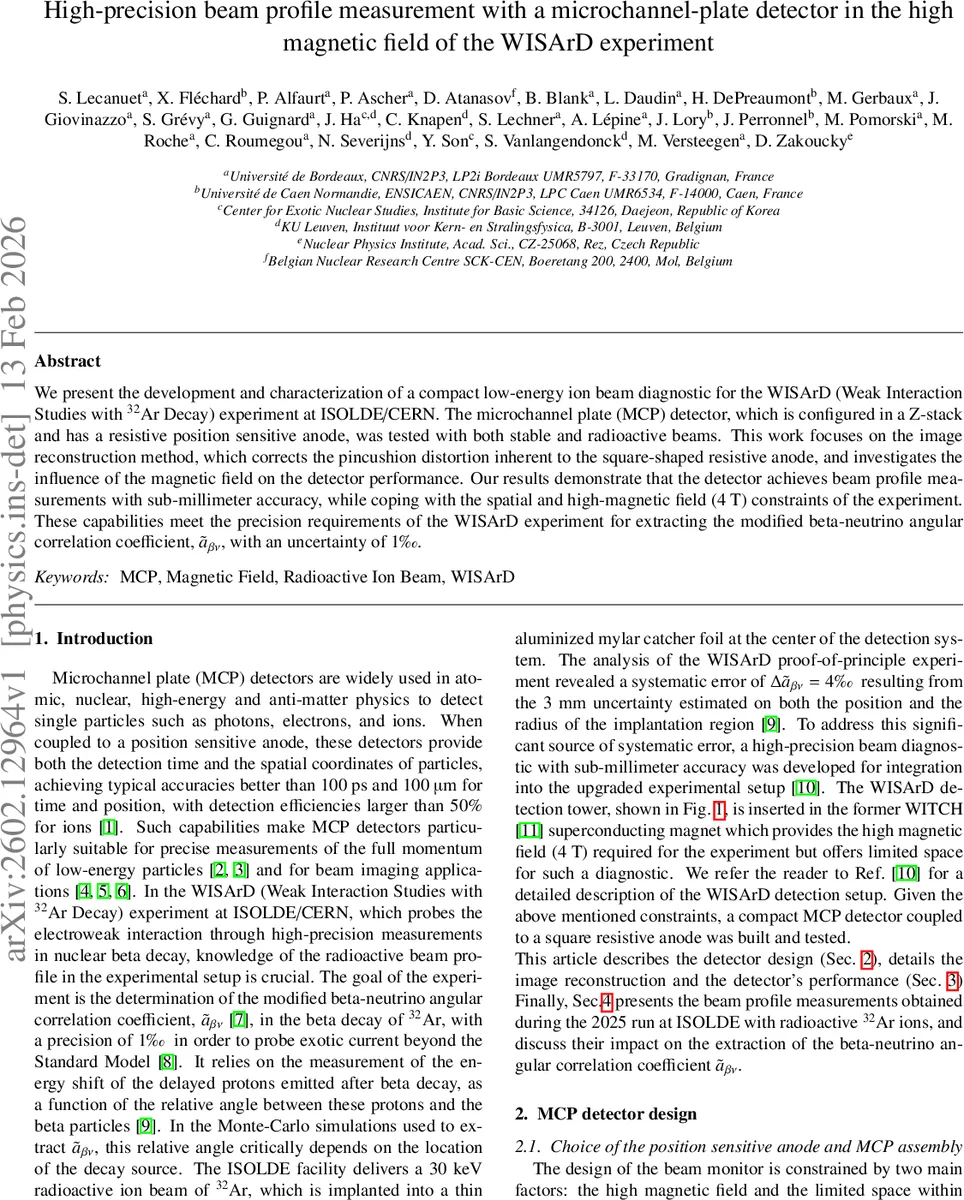

고자기장 환경에서 마이크로채널플레이트를 이용한 초정밀 빔 프로파일 측정

초록

WISArD 실험에 탑재된 4 T 초고자기장 내에서, 12 mm × 12 mm 정사각형 저항성 애노드를 갖는 Z‑stack MCP 검출기를 개발·특성화하였다. 로그 보정과 이중선형 보간을 이용한 이미지 재구성으로 핀쿠시온 왜곡을 제거하고, 0.3 mm 이하의 공간 해상도를 달성했다. 방사성 ³²Ar 빔 테스트 결과, 빔 중심 위치를 0.1 mm 수준으로 측정할 수 있어 β–ν 각상관계수 ã₍βν₎를 0.1 % 불확실도로 추출하는 요구사항을 만족한다.

상세 분석

이 논문은 고자기장(4 T) 하에서 작동 가능한 초소형 마이크로채널플레이트(MCP) 빔 프로파일러를 설계·검증한 과정을 상세히 기술한다. 주요 설계 선택은 다음과 같다. 첫째, 표준 25 µm 채널 대신 12 µm 채널, 8° 바이어스 각을 갖는 Hamamatsu F1551‑01 MCP를 Z‑stack(3단) 구조로 조합해, 고자기장에 의한 2차 전자 궤적 수축으로 인한 이득 감소를 최소화하였다. 둘째, 전자 구름 확산이 제한되는 환경에서 지연선이나 백갬몬 방식 대신, 공간 절약형 정사각형 저항성 애노드를 채택하였다. 애노드 제작에 사용된 흑연‑글리세리드 페인트는 200 µm 두께로 균일하게 도포돼 1–2 kΩ/□의 저항을 제공한다.

기계적 설계는 전체 두께 15 mm, 폭 25 mm 이하로 제한돼, WISArD 타워 내부 회전 로드에 장착해 필요 시 빔 경로에서 물리적으로 이동할 수 있다. 전압 공급은 전면 MCP에 –2.0 ~ –3.2 kV, 백 MCP는 그라운드, 애노드에는 +100 V를 인가한다. 신호는 백 MCP의 빠른 전류 프리앰프와 4개의 코너 전하 프리앰프로 각각 디지털화되며, 8 ns 타임스탬프를 부여해 온라인·오프라인 동시 분석이 가능하다.

이미지 재구성은 전통적인 4‑코너 전하 비율 공식 X₍d₎, Y₍d₎ = (±C₁ ± C₂ ± C₃ ± C₄)/ΣC 로 시작하지만, 정사각형 애노드 고유의 핀쿠시온 왜곡이 크게 나타난다. 이를 보정하기 위해 각 코너 전하를 정규화 후 로그 변환(cᵢ = ln(Cᵢ/ΣC))하고, 동일한 가중치 형태의 식(2)으로 X, Y를 재계산한다. 로그 보정 후에도 남는 비대칭을 제거하기 위해, 2 mm 피치, 0.5 mm 두께 알루미늄 마스크(45개 구멍)의 코너 좌표를 직접 추출하고, 2‑차원 가우시안 블러(σₓ, σᵧ)와 오류함수(erf) 형태의 모델식(10)을 이용해 각 구멍의 실제 위치와 해상도를 동시에 피팅한다. 최종 보정 단계에서는 각 구멍마다 독립적인 진폭 Aⱼ와 해상도 σⱼ를 허용해, 전체 이미지에 대한 bilinear interpolation 함수를 구축한다. 이 과정을 거친 후, 실험적으로 0.25 mm 이하(σₓ ≈ 0.22 mm, σᵧ ≈ 0.24 mm)의 공간 해상도가 확인되었으며, 코너 간 전하 이득 차이도 < 3 % 수준으로 억제되었다.

자기장 의존성 시험에서는 1 T, 2 T, 3 T, 4 T에서 각각 동일한 전압 설정으로 측정했으며, 4 T에서 MCP 이득이 약 8 dB 감소했음에도 불구하고, 전하 프리앰프의 게인 조정으로 신호‑대‑노이즈 비를 20 dB 이상 유지했다. 또한, 고자기장 하에서도 전하 전송 지연이 150 ns 이하로 일정하게 유지돼, 시간 선택 윈도우(
