촉매 나노입자 반응 동역학을 위한 마코프 상태 모델

초록

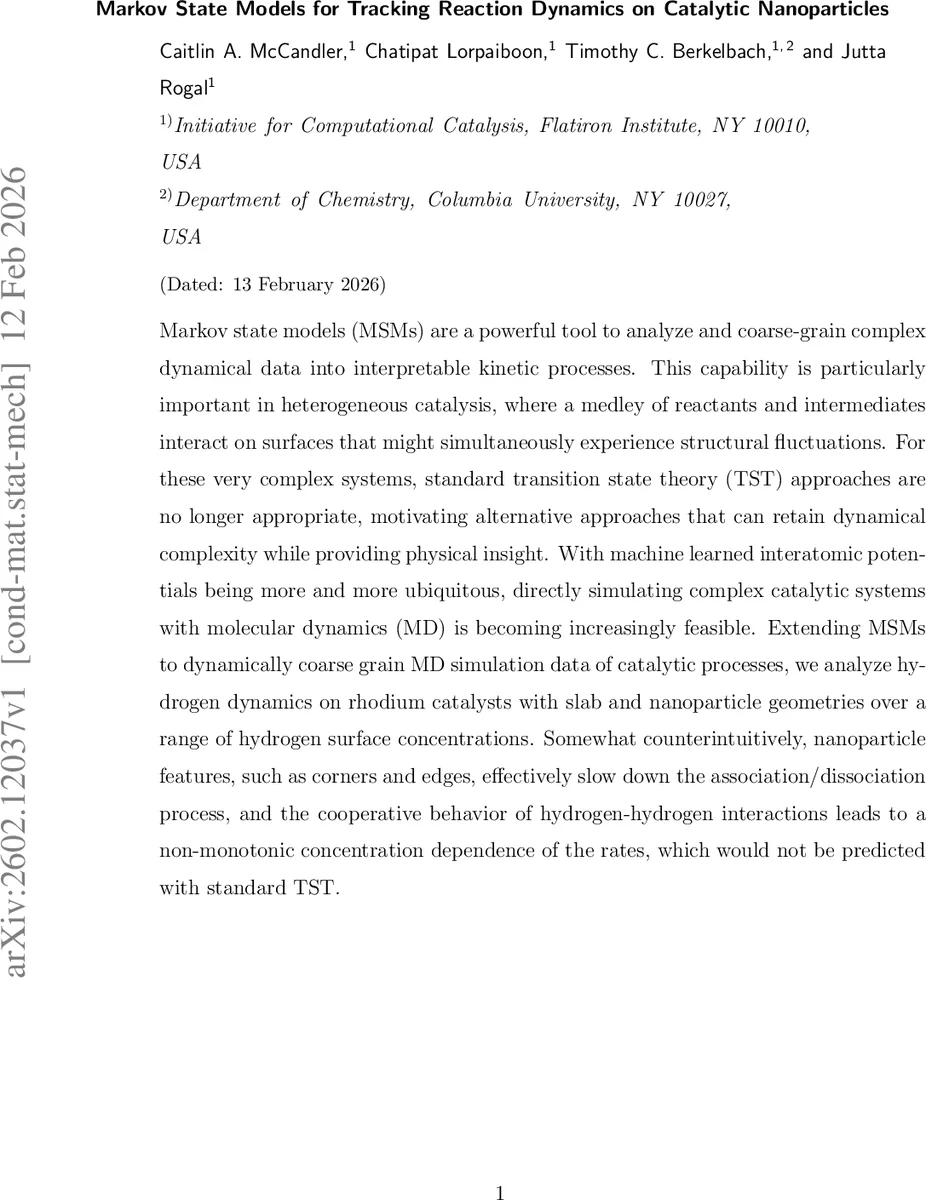

본 연구는 머신러닝 기반 인터액티브 포텐셜을 이용한 분자동역학 시뮬레이션 데이터를 마코프 상태 모델(MSM)로 동적으로 코스그레인하여, 로듐 나노입자와 평면 슬래브에서 수소 흡착·탈착 및 확산 과정을 정량적으로 분석한다. 가장자리와 코너와 같은 나노입자 특성이 반응 속도를 저하시킨다는 비직관적 결과와, 수소 농도에 따른 비단조적 반응 속도 변화를 밝혀 기존 전이 상태 이론(TST)으로는 설명할 수 없는 메커니즘을 제시한다.

상세 분석

이 논문은 복합 촉매 시스템에서 전통적인 전이 상태 이론이 갖는 한계를 극복하기 위해 마코프 상태 모델(MSM)을 도입한 점이 가장 큰 혁신이다. 먼저, 원자 중심의 로컬 피처 131개를 정의하고, 이를 시간 지연 독립 성분 분석(TICA)으로 차원을 5로 축소한 뒤 K‑means++ 군집화를 통해 1200개의 마이크로스테이트를 생성한다. 이렇게 얻어진 이산 상태 시퀀스를 기반으로 전이 행렬을 추정하고, 고유값·고유벡터 분석을 통해 느린 동역학 모드를 식별한다. 특히, 로컬 피처를 활용함으로써 동일한 흡착 사이트 간 이동은 동일 상태로 간주하고, 구조적 결함(에지·코너)이나 주변 수소와의 상호작용에 따라 새로운 상태가 생성되는 메커니즘을 자연스럽게 포착한다.

시뮬레이션은 원자 군집 확장(AEC) 기반 머신러닝 포텐셜을 사용해 DFT 수준의 정확도를 유지하면서 수백 나노초 규모의 데이터를 생성하였다. 온도 450 K, 다양한 수소 표면 커버리지를 고려한 네 가지 시스템(소형·대형 나노입자, (100)·(111) 슬래브) 각각에 대해 별도의 MSM을 구축했으며, 전이 행렬의 스펙트럼에서 네 번째 고유값 이후 급격한 갭이 나타나는 것을 확인함으로써 네 개의 주요 느린 과정(흡착·탈착, 결합·분리, (111)↔(100) 확산, 고농도·저농도 영역 교환)을 도출했다. 특히, 대형 나노입자에서 ‘H‑top’이라 명명된 새로운 트랩 상태가 발견되었으며, 이는 두 개의 인접 수소가 동시에 존재하는 위쪽 부위에서 수소가 장기간 머무는 현상으로, 기존 실험이나 전이 상태 이론에서는 예측되지 못한 결과이다.

또한, 농도 의존성을 분석한 결과, 수소 커버리지가 중간 수준일 때 결합·분리 속도가 최대가 되고, 과포화 혹은 저포화 상태에서는 속도가 감소하는 비단조적 곡선을 보였다. 이는 수소‑수소 상호작용이 협동적으로 반응 장벽을 낮추는 동시에, 과도한 커버리지는 표면 사이트를 포화시켜 이동성을 억제한다는 물리적 해석을 가능하게 한다. 이러한 현상은 전통적인 TST가 가정하는 독립적인 반응 경로와는 근본적으로 다르며, MSM이 제공하는 전체 동역학 맵이 촉매 설계에 새로운 인사이트를 제공한다는 점을 강조한다.

전반적으로, 이 연구는 (1) 로컬 피처 기반 MSM 구축 절차, (2) 고차원 MD 데이터를 효율적으로 저차원 마코프 모델로 압축하는 방법론, (3) 나노입자 구조와 표면 농도가 반응 동역학에 미치는 복합적 영향을 정량화하는 새로운 프레임워크를 제시한다. 이러한 접근은 향후 복잡한 다성분 촉매 시스템, 금속‑산화물 인터페이스, 혹은 전기화학 전극 등에서도 적용 가능성을 열어준다.
