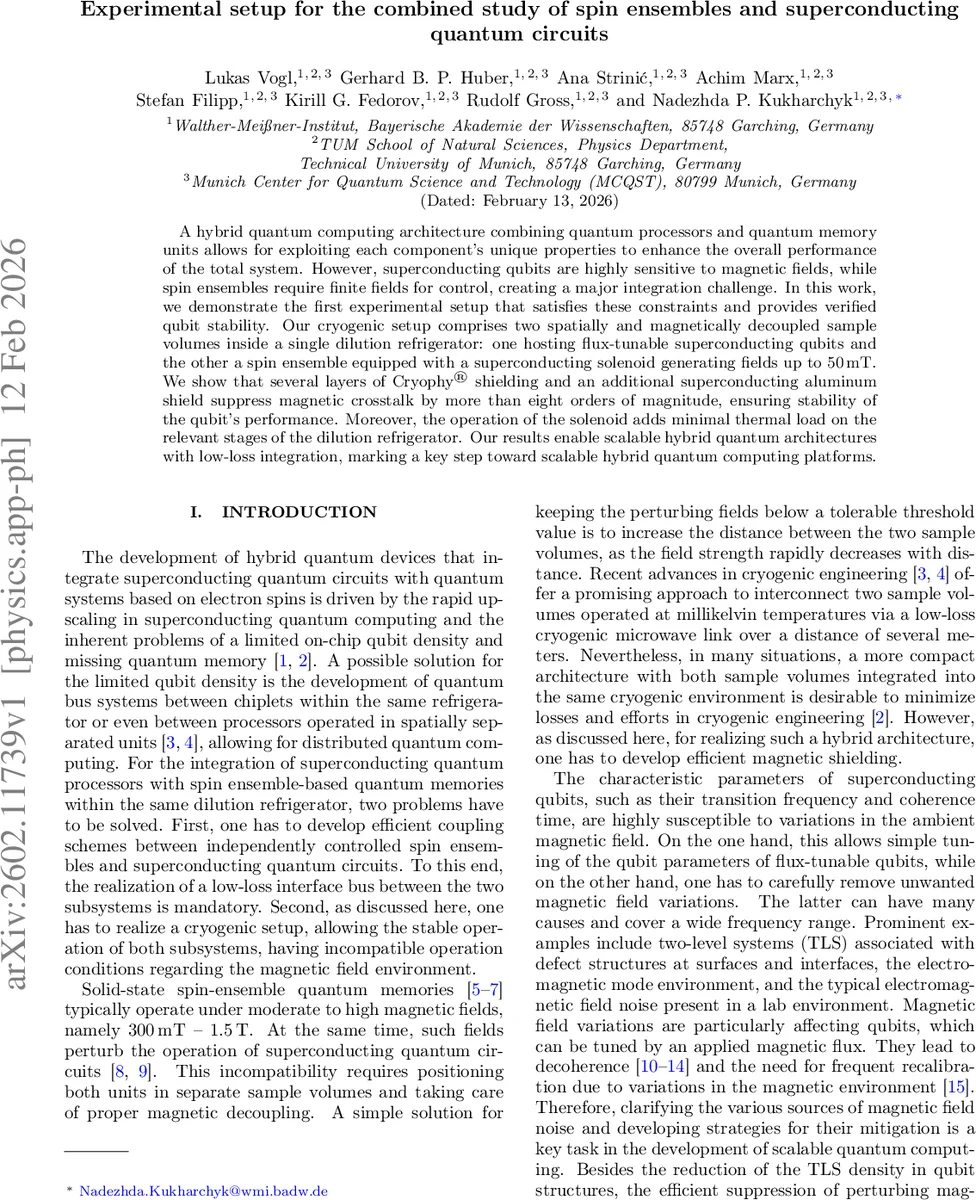

자기 차폐와 저온 솔레노이드로 구현한 스핀‑초전도 하이브리드 양자 시스템

초록

본 논문은 초전도 플럭스‑튜너블 큐비트와 50 mT까지 발생 가능한 초전도 솔레노이드를 이용한 스핀 앙상블을 하나의 건식 희석냉각기 안에 배치하고, Cryophy와 알루미늄 초전도 차폐층을 조합해 두 시스템 간 자기 간섭을 10⁻⁸ 수준으로 억제한 실험적 설계를 보고한다.

상세 분석

이 연구는 초전도 양자 회로와 스핀 기반 양자 메모리를 동시에 운용하기 위한 핵심 장애물인 자기장 상호작용을 정밀하게 해결한다는 점에서 큰 의미를 가진다. 첫 번째로, 저온 환경에서 250 mm 간격으로 배치된 두 샘플 볼륨을 각각 독립적으로 제어함으로써 물리적·열적 결합을 최소화하였다. 두 번째로, 스핀 앙상블을 둘러싼 솔레노이드는 NbTi 초전도 와이어(직경 101 µm, 총 4360턴)로 감겨 200 mm 길이, 내부 직경 70 mm, 외부 직경 73 mm의 구조를 갖는다. 솔레노이드 양단에 추가된 부분 권선은 수치 시뮬레이션을 통해 최적화되어, 차폐가 존재할 때에도 필드 균일성을 유지한다. 세 번째로, Cryophy® 1 mm 두께 시트와 알루미늄 초전도 차폐를 3중 구조로 배치해 지구 자기장 및 솔레노이드에서 발생하는 잔류장을 10⁻⁸ 수준으로 감쇠시켰다. 차폐 내부는 88 mm 직경·256 mm 높이의 작업 공간을 제공하며, 차폐 간 4 mm 간격은 열전도와 기계적 안정성을 동시에 확보한다. 네 번째로, 솔레노이드 코일 상수(코일 상수, CC)는 실온에서 24.34 mT/A, 저온 ESR(ESR on DPPH) 측정에서 24.57 mT/A로 교정되었으며, 이는 Cryophy의 온도 의존성 퍼미어빌리티와 비선형성을 고려한 결과이다. 마지막으로, 초전도 큐비트 측정에서는 플럭스‑튜너블 큐비트(FTQ)의 전이 주파수와 T₁/T₂ 시간이 솔레노이드 작동 중에도 변동이 없음을 확인함으로써, 설계된 차폐가 실제 양자 회로의 디코히런스에 미치는 영향을 최소화했음을 입증한다. 전체적으로, 이 시스템은 스핀‑초전도 하이브리드 양자 장치의 스케일업을 위한 저손실, 저열부하, 고정밀 자기장 제어 플랫폼을 제공한다는 점에서 향후 양자 메모리와 프로세서의 통합에 중요한 기반이 된다.
