알루미늄‑망간 TES, 0.1‰ 이하 에너지 해상도 달성

초록

알루미늄‑망간 합금으로 만든 원형 전이‑엣지 센서를 저온 희석냉각기와 SQUID 증폭기로 측정해 17.48 keV X‑레이에서 12.1 eV(FWHM) ≈ 0.069 % 해상도를 얻었다. 간단한 공정, Tc 조절 용이성, 개선된 자기 차폐 설계가 핵심이며, 향후 노이즈 억제와 기하학 최적화를 통해 1–2 eV 수준까지 성능을 끌어올릴 수 있다.

상세 분석

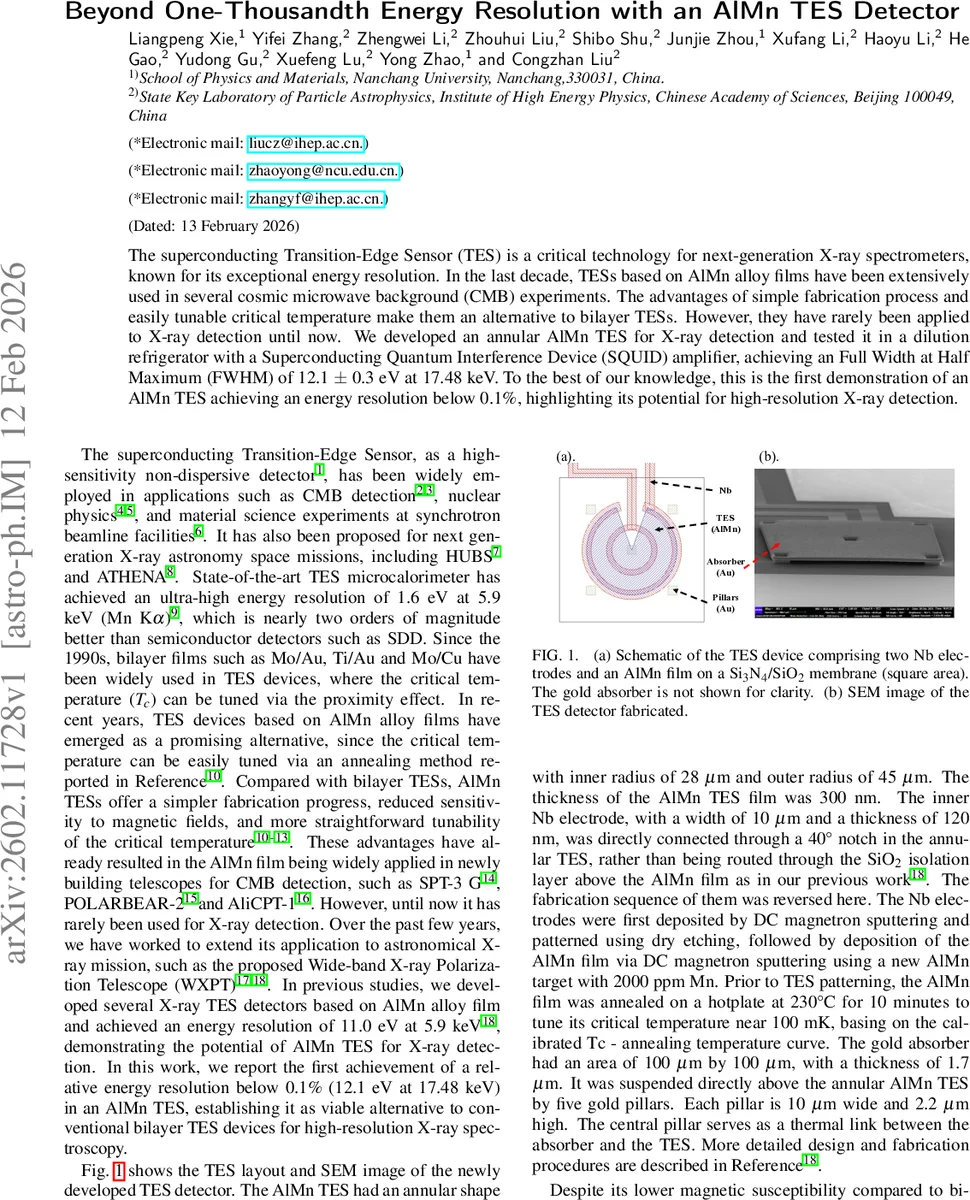

본 연구는 알루미늄‑망간(AlMn) 합금 박막을 이용한 전이‑엣지 센서(TES)의 X‑레이 검출 가능성을 실증한다. 기존에 CMB 관측에 널리 쓰이던 AlMn TES는 제조 공정이 단순하고 임계온도(Tc)를 열처리만으로 정밀 조절할 수 있다는 장점이 있다. 그러나 X‑레이 마이크로칼로미터로서는 아직 활용도가 낮았다. 저자들은 두께 300 nm, Mn 함량 2000 ppm인 AlMn 박막을 230 °C에서 10 분 어닐링해 Tc≈100 mK로 맞추고, 내부 반경 28 µm·외부 반경 45 µm인 원형(annular) 구조를 설계했다. Nb 전극을 TES와 직접 연결함으로써 전극‑TES 간 절연층을 없애 공정 순서를 뒤바꾸어 전극 손실을 최소화하였다. 금 흡수체(100 µm × 100 µm × 1.7 µm)는 5개의 금 기둥 위에 떠 있어 열전달 경로를 제어하고, 중앙 기둥이 TES와의 열링크를 담당한다.

자기 차폐는 Cryoperm 10 커버 플레이트(1.5 mm)와 Nb 바텀 플레이트(2 mm)를 복합 적용해 지구 자기장을 2.7 % 수준으로 감소시켰다. COMSOL 시뮬레이션과 실측을 통해 TES 주변 자기장은 1.35 µT, SQUID 주변은 0.45 µT로 억제되었으며, 이는 TES와 SQUID의 안정적인 동작에 결정적이다.

희석냉각기(LD250)와 2‑단계 SQUID(Star Cryoelectronics) 시스템에서 TES를 74 mK(0.48 Rn)로 바이어싱하고, 200 nH 인덕터와 30 µΩ 션트 저항을 포함한 회로로 고주파 노이즈를 억제했다. I‑V 측정으로 정상저항 Rn=8.3 mΩ, 열전도 G≈220 pW/K, 루프이득 L≈2.2, 온도·전류 민감도 αI=13.7, βI=0.3을 얻었다. 펄스 응답은 τ≈3 ms(내재 감쇠시간)이며, 총 열용량은 0.6 pJ/K로 예상보다 5배 높았다. 이는 흡수체와 기판에 에너지가 분산되는 효과와 AlMn 박막의 전이 폭이 넓어진 것(annealing 온도 >200 °C) 때문으로 추정된다.

X‑레이 발생기(Mini‑X2)와 Mn, Cu, Pb, Mo 표적을 이용해 5.9–17.5 keV 범위의 특성선들을 측정했으며, V‑오깃 피팅을 통해 5.9 keV에서 8.1 eV, 8.0 keV에서 11.4 eV, 17.48 keV에서 12.1 eV(FWHM)의 에너지 해상도를 얻었다. 17.48 keV에서의 상대 해상도는 0.069 %로, AlMn TES가 최초로 0.1 ‰ 이하를 달성한 사례가 된다. 현재 측정된 노이즈는 Johnson‑noise, 열‑플럭투에이션‑noise, SQUID‑noise를 합한 이론적 한계(≈3.4 eV)보다 크게 초과한다. 주요 원인으로는 고주파 전자기 간섭, 전압원(SIM928)의 잡음, 그리고 X‑레이 빔 스팟이 열욕을 일으키는 것이 꼽힌다.

저자들은 αI 값을 높이기 위해 annealing 온도를 200 °C 이하로 유지하고, 원형 구조의 전류 밀도 비균일성을 완화하기 위해 내·외반경 비율을 증가시키거나 사각형 TES로 전환할 것을 제안한다. 또한, 전자기 차폐 강화, 저주파 필터 삽입, 빔 스팟 축소 등을 통해 초과 노이즈를 억제하면 근본 한계인 1–2 eV 수준까지 성능을 끌어올릴 수 있을 것으로 기대한다.

요약하면, 본 논문은 AlMn 합금 기반 TES가 복잡한 자기 차폐와 최적화된 열‑전기 설계 하에 고에너지 X‑레이(>10 keV)에서도 0.1 ‰ 이하의 에너지 해상도를 달성할 수 있음을 실험적으로 증명하였다. 이는 차세대 X‑레이 천문학 위성(예: WXPT) 및 고해상도 물질 분석 장비에 AlMn TES가 유망한 대안임을 시사한다.
